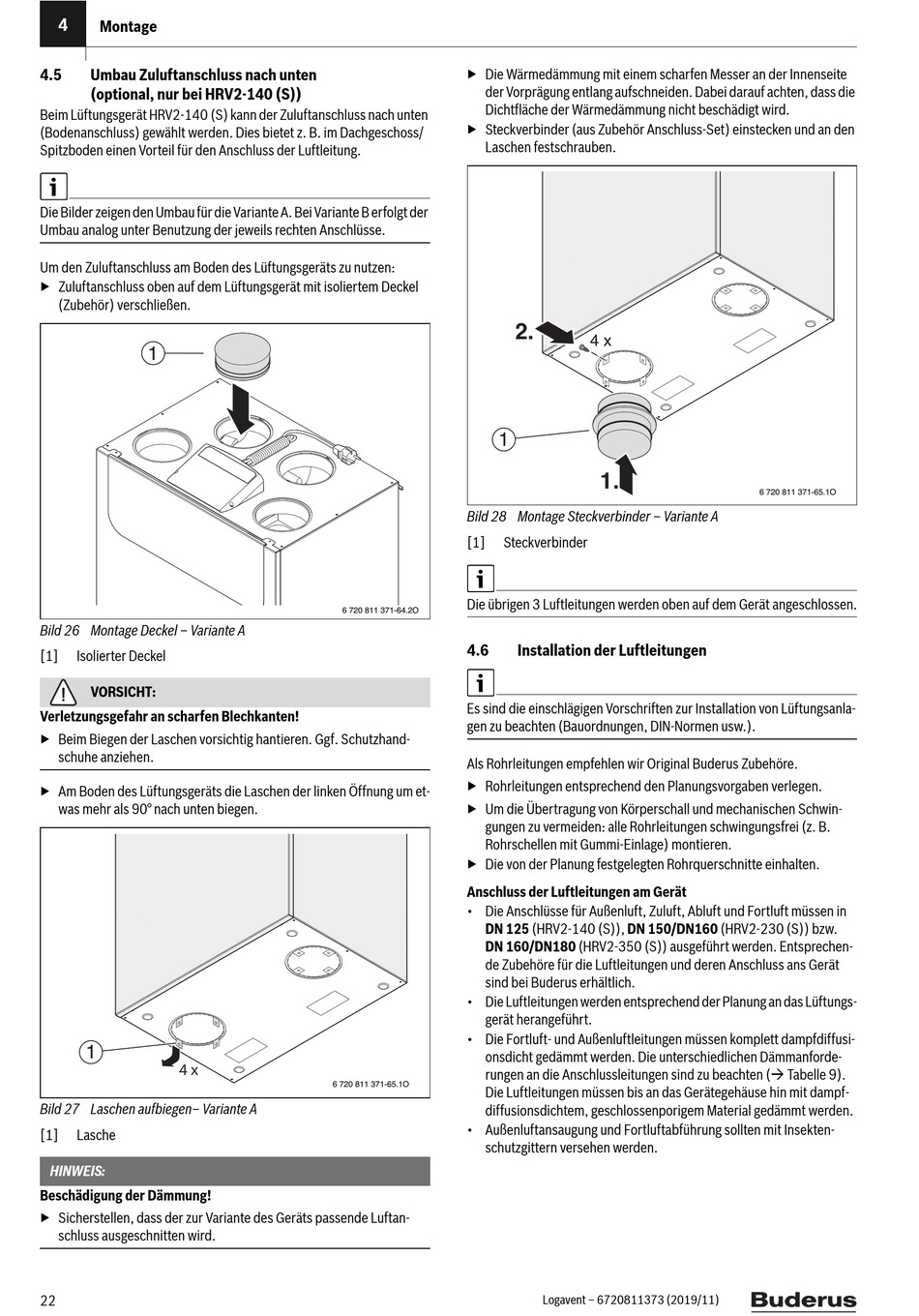

4
Montage
4.5 Umbau Zuluftanschluss nach unten
(optional, nur bei HRV2-140 (S))
Beim Lüftungsgerät HRV2-140 (S) kann der Zuluftanschluss nach unten
(Bodenanschluss) gewählt werden. Dies bietet z. B. im Dachgeschoss/
Spitzboden einen Vorteil für den Anschluss der Luftleitung.
Die Bilder zeigen den Umbau für die Variante A. Bei Variante B erfolgt der
Umbau analog unter Benutzung der jeweils rechten Anschlüsse.
Um den Zuluftanschluss am Boden des Lüftungsgeräts zu nutzen:
▶ Zuluftanschluss oben auf dem Lüftungsgerät mit isoliertem Deckel
(Zubehör) verschließen.
1
Bild 26 Montage Deckel – Variante A
[1] Isolierter Deckel
VORSICHT:
Verletzungsgefahr an scharfen Blechkanten!
▶ Beim Biegen der Laschen vorsichtig hantieren. Ggf. Schutzhand-
schuhe anziehen.
▶ Am Boden des Lüftungsgeräts die Laschen der linken Öffnung um et-
was mehr als 90° nach unten biegen.
1
4 x
Bild 27 Laschen aufbiegen– Variante A
[1] Lasche
HINWEIS:
Beschädigung der Dämmung!
▶ Sicherstellen, dass der zur Variante des Geräts passende Luftan-
schluss ausgeschnitten wird.
22
▶ Die Wärmedämmung mit einem scharfen Messer an der Innenseite
der Vorprägung entlang aufschneiden. Dabei darauf achten, dass die
Dichtfläche der Wärmedämmung nicht beschädigt wird.
▶ Steckverbinder (aus Zubehör Anschluss-Set) einstecken und an den
Laschen festschrauben.
1
Bild 28 Montage Steckverbinder – Variante A
[1] Steckverbinder
Die übrigen 3 Luftleitungen werden oben auf dem Gerät angeschlossen.
6 720 811 371-64.2O
4.6
Es sind die einschlägigen Vorschriften zur Installation von Lüftungsanla-
gen zu beachten (Bauordnungen, DIN-Normen usw.).
Als Rohrleitungen empfehlen wir Original Buderus Zubehöre.
▶ Rohrleitungen entsprechend den Planungsvorgaben verlegen.
▶ Um die Übertragung von Körperschall und mechanischen Schwin-
gungen zu vermeiden: alle Rohrleitungen schwingungsfrei (z. B.
Rohrschellen mit Gummi-Einlage) montieren.
▶ Die von der Planung festgelegten Rohrquerschnitte einhalten.
Anschluss der Luftleitungen am Gerät
• Die Anschlüsse für Außenluft, Zuluft, Abluft und Fortluft müssen in
DN 125 (HRV2-140 (S)), DN 150/DN160 (HRV2-230 (S)) bzw.
DN 160/DN180 (HRV2-350 (S)) ausgeführt werden. Entsprechen-
de Zubehöre für die Luftleitungen und deren Anschluss ans Gerät
sind bei Buderus erhältlich.
• Die Luftleitungen werden entsprechend der Planung an das Lüftungs-
gerät herangeführt.
• Die Fortluft- und Außenluftleitungen müssen komplett dampfdiffusi-
onsdicht gedämmt werden. Die unterschiedlichen Dämmanforde-
rungen an die Anschlussleitungen sind zu beachten ( Tabelle 9).
6 720 811 371-65.1O
Die Luftleitungen müssen bis an das Gerätegehäuse hin mit dampf-
diffusionsdichtem, geschlossenporigem Material gedämmt werden.
• Außenluftansaugung und Fortluftabführung sollten mit Insekten-
schutzgittern versehen werden.
2.
4 x
1.

Installation der Luftleitungen

Logavent – 6720811373 (2019/11)
