Rohrleitungen anschließen
Schneiden Sie ca. 0,5 cm von der Durchführungstül-
le ab (Abb. 49) und schieben Sie diese über den
Edelstahlwellschlauch.
Bohren Sie ein Loch mit einem Durchmesser von
40 mm in die sanitäre Entlüftungshaube (Abb. 48,
Pos. 10).
Führen Sie den Edelstahlwellschlauch durch die
Bohrung bis hinter die Dachisolierung.
Um den Übergang zum Dachinneren abzudichten,
müssen Sie die Durchführungstülle (Abb. 48,
Pos. 11) auf die seitliche Bohrung der sanitären Ent-
lüftungshaube schieben.
8.4
Rücklaufleitung anschließen
ANWENDERHINWEIS
Dämmen Sie den Edelstahlwellschlauch
vor der Montage mit dem beiliegenden
Dämmmaterial.
ANWENDERHINWEIS
Bitte beachten Sie bei der Montage, dass
Sie die Rücklaufleitung unterhalb des Kol-
lektorfeldes mit Steigung zum Kollektorfeld
verlegen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung VDR – Überdach-, Fassaden- und liegende Flachdach-Montage • Ausgabe 10/2001

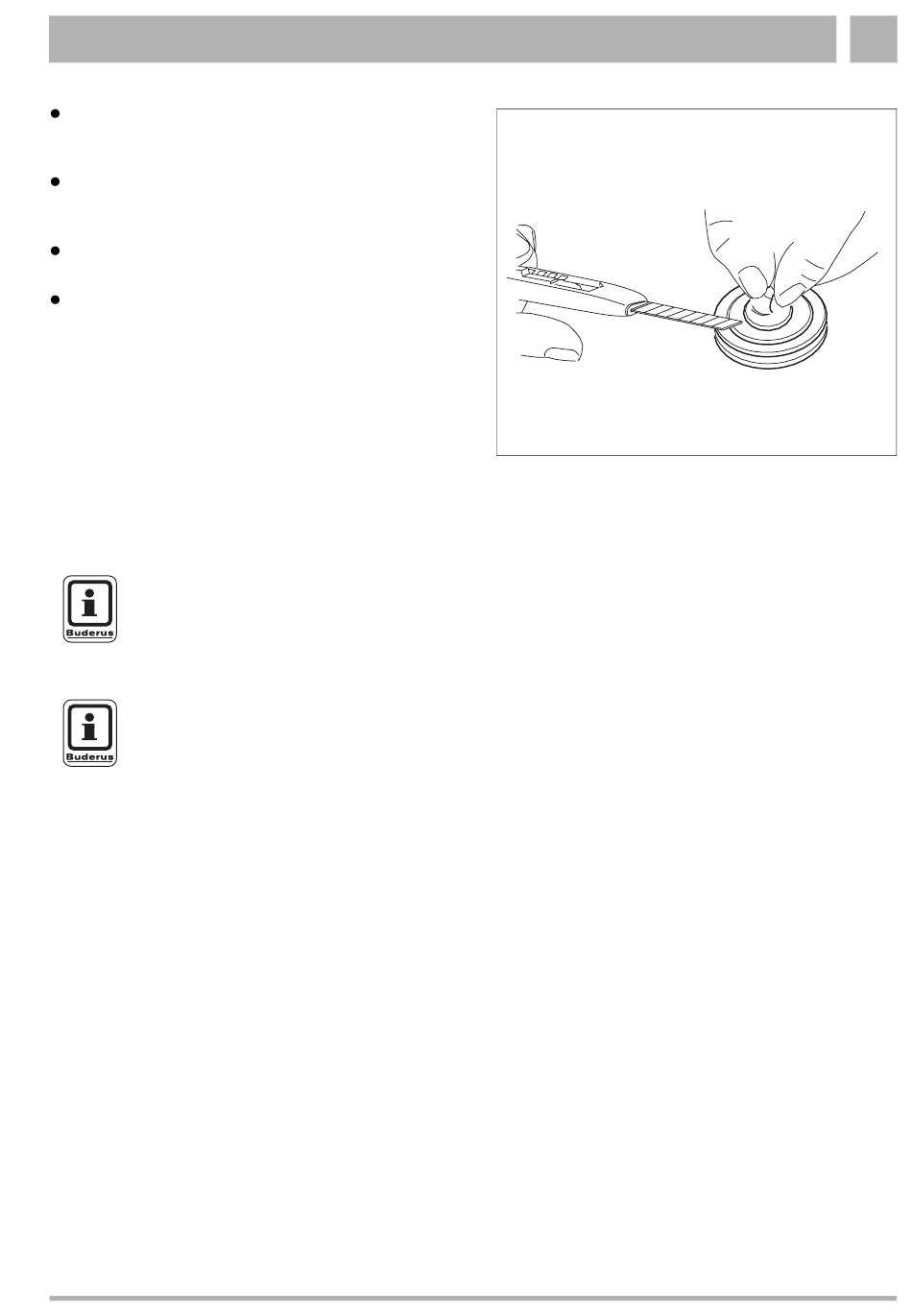

Abb. 49 Durchführungstülle zuschneiden
