1.3 El-tilslutning

Generelt
Ventilator- og motorspecifikationer fremgår af de monterede typeskilte.
Max. forsikring = 13 Amp.Max. kortslutningsstrøm er 10 kA
Ved opstart og indregulering af ventilationsanlægget er det vigtigt at kontrollere
motorens omløbsretning, og at strømforbruget ikke overstiger mærkestrømmen på
typeskiltet, da det vil medføre overbelastning af motoren.
Forsyningsadskiller
Forsyningsadskilleren skal...
Lynafledning...
...skal ske i henhold til gældende love og bestemmelser.

1.3.1 Ventilatorer uden EC-styring

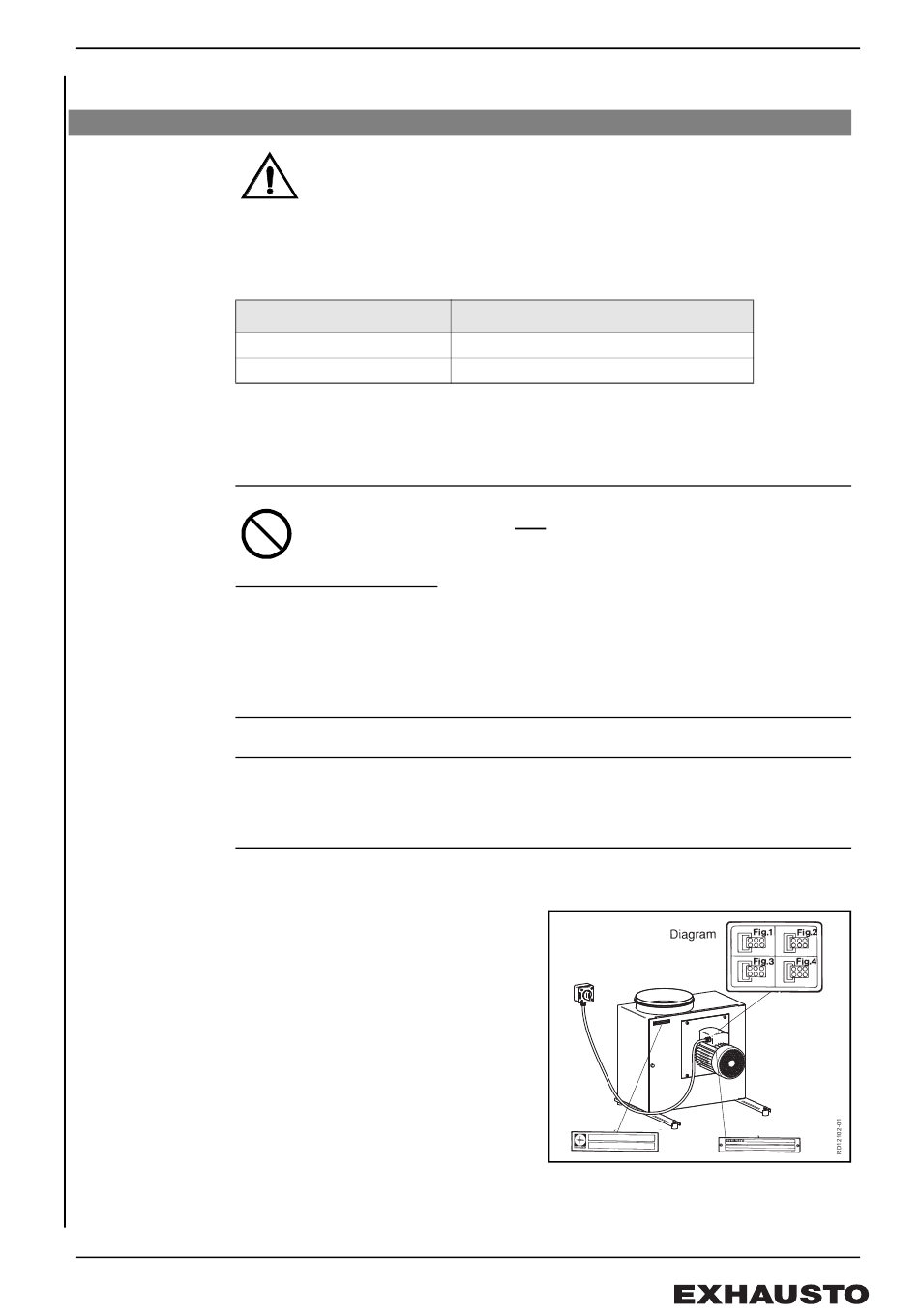

El-tilslutning El-tilslutningen foretages iht. el-diagrammet, der findes i låget på motorens klemkasse
(fig. 8).
1.3.1.1 BESF146-4-1, BESF160-4-1
Alle 1-fasede ventilatorer er spændingsregulerbare.
Motoren er forsynet med termosikring.
Termosikringen er fra fabrikken koblet i
serie med motorens strømkreds (eldiagram
i klemkassen fig. 1). Hvis der ønskes
manuelt reset ved termisk udfald, anvendes
el-diagram fig. 2, hvor termosikringen
anvendes i styrekredsen for en kontaktor.
Motoren er overbelastningsbeskyttet.
El-installationen skal foretages af autoriseret el-installatør.
Hvis forsikringen er en
smeltesikring
automatsikring
EXHAUSTO A/S gør opmærksom på, at der i henhold til
Maskindirektivet (bilag 1) skal opsættes en forsyningsadskiller i den
faste installation af ventilatoren.
• være aflåselig, eller placeres synligt i nærheden af ventilatoren.
• kunne afbryde alle poler fra forsyningsspændingen
- kontaktafstand min. 3 mm i hver pol.
• udføres som forsyningsadskiller i hht. IEC 60947-1 eller IEC 60947-3
Forsyningsadskilleren er ikke en del af EXHAUSTO's leverance.
...skal den være med karakteristik
gG eller gM.
B ellerC, og opfylde IEC 90947-2.
Fig. 8
