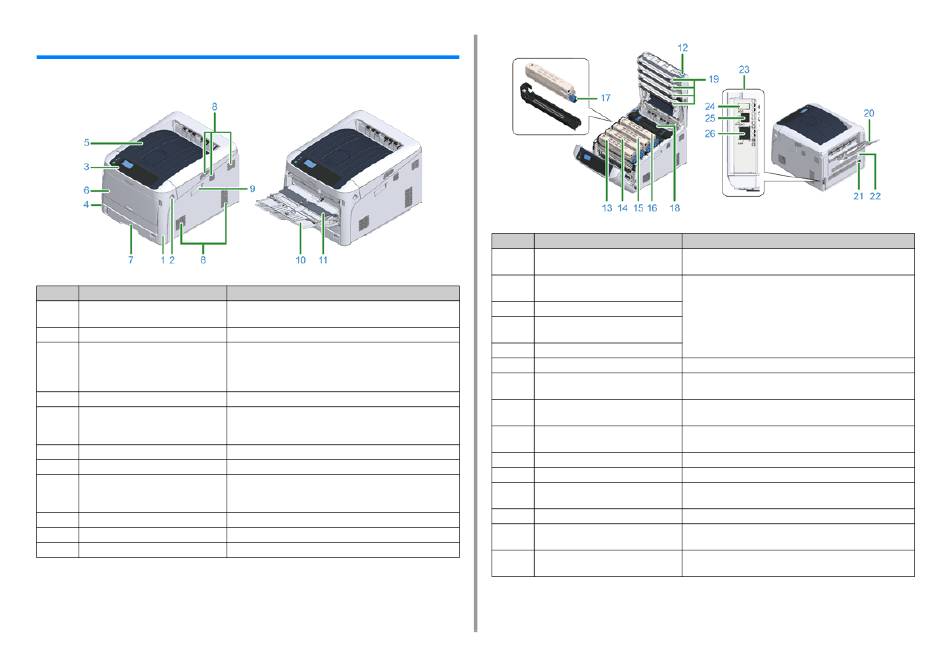

Bezeichnungen der Teile

Dieser Abschnitt erläutert die Bezeichnungen und Komponenten des Druckers.
Nr. Name
1 Vordere Abdeckung
2 Öffnungshebel der vorderen Abdeckung Entriegelungshebel für das Öffnen der vorderen Abdeckung.
3 Bedienfeld
4 Netzschalter
5 Ausgabefach (Obere Abdeckung)
6 Mehrzweckfach (MZ-Fach)
7 Fach 1
8 Entlüftungen
9 Abdeckung für Wireless LAN Modul
10 Papierstütze
11 Abdeckung des Papiersatzes

Funktionen

Vordere Abdeckung des Druckers. Ziehen Sie am Hebel zum
Öffnen der vorderen Abdeckung, um die Abdeckung zu öffnen.
Dies ist der Bereich zur Bedienung des Druckers.
Auf dem Bedienfeld befinden sich die Bedientasten des
Anzeigebildschirms, Nummerntasten, Funktionstasten und
Achtung-Anzeige.
An- und Ausschalten des Geräts.
Ausdrucke werden hier abgelegt. Drücken Sie nach dem Öffnen
der vorderen Abdeckung die Taste im Drucker, um die obere
Abdeckung zu öffnen.
Es können verschiedene Papiergrößen eingelegt werden.
Legen Sie Papier ein.
Auslass/Einlass für Luft.
Achten Sie bitte darauf, die Öffnung nicht zu blockieren, wenn
Sie den Drucker aufstellen.
Abdeckung für den Installationsteil des drahtlosen LAN-Moduls.
Stützt das Papier.
Hält das im Mehrzweckfach eingelegte Papier.
Nr. Name
12 Öffnungstaste
13 Tonerkartusche, Bildtrommel (K:
Schwarz)
14 Tonerkartusche, Bildtrommel (Y: Gelb)
15 Tonerkartusche, Bildtrommel (M:
Magenta)
16 Tonerkartusche, Bildtrommel (C: Cyan)
17 Tonerkassettenverriegelung
18 Fixiereinheit
19 LED-Köpfe (vier Köpfe)
20 Rückwärtiges Ausgabefach
21 Wechselstrom-Netzanschluss
22 Duplexeinheit * 1
23 Schnittstellenbereich
24 Zubehörsteckverbinder
25 USB-Schnittstellenverbindung
26 Netzwerk-Schnittstellenverbindung
*1 C824n, C834nw: Option
- 18 -
Funktionen
Drücken Sie beim Öffnen des Ausgabefachs (obere Abdeckung)
diese Taste zum Entriegeln.
Eine Tonerkartusche enthält Toner (pulverförmige Tinte) zum
Drucken.
Die Bildtrommel elektrisiert das Papier und überträgt den Toner
mittels statischer Elektrizität. Eine Trommel wird mit einer
Trommelkartusche kombiniert.
Tonerkartuschen und Bildtrommeln sind Verbrauchsmaterialien.
Tonerkartusche wird an der Bildtrommel befestigt.
Hitze und Druck wird auf den Toner ausgeübt, der auf das
Papier übertragen wird, um sich damit zu verbinden.
Bildtrommel wird dem Licht ausgesetzt, um Buchstaben und
Bilder zu kopieren.
Auslass, über den das Papier mit der bedruckten Seite nach
oben ausgegeben wird.
Schließen Sie das mitgelieferte Netzkabel an.
Komponente für den Duplexdruck.
Hier befinden sich Anschlüsse zum Verbinden mit einem
Computer.
Anschluss zum Einsetzen eines USB-Speichers.
Schließen Sie ein USB-Kabel an, wenn der Drucker mit dem
Computer über ein USB-Kabel verbunden wird.
Schließen Sie ein LAN-Kabel an, wenn der Drucker mit dem
Computer über ein Netzwerk verbunden wird.
2. Einrichtung
