3. Display einrichten
Warnung: Damit es nicht zu Verletzungen oder Beschädigungen des Gerätes
kommt, schließen Sie die Stromversorgung erst an, wenn sämtliche externen
Verbindungen hergestellt wurden.
6
Connection Diagram

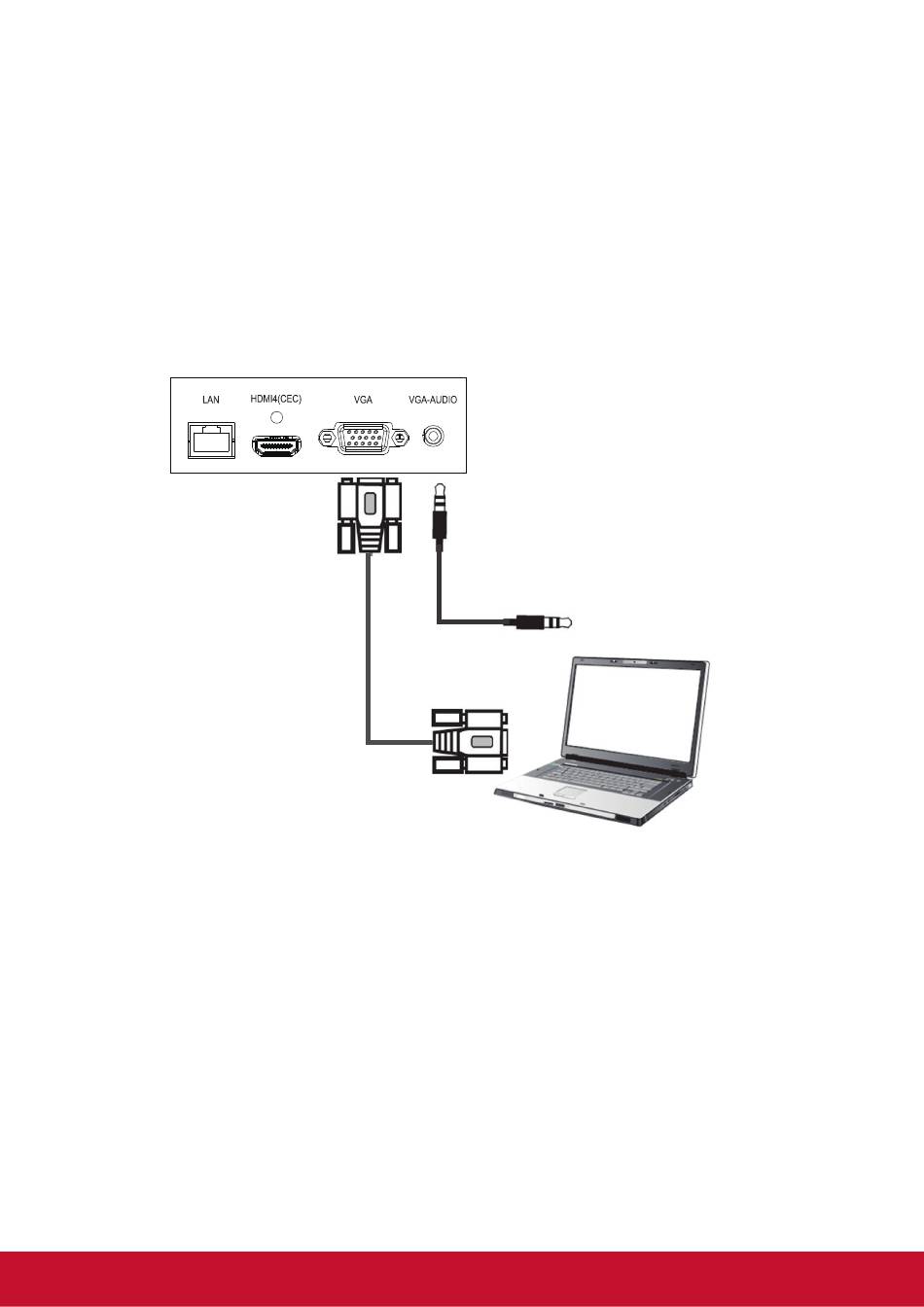

3.1 Einen externen PC anschließen
Schematic diagram for connecting the product to a PC.
(Note: Disconnect the power plug before installing or removing the product!)
Remark: The connection diagram in this Manual is only for reference when
Bitte führen Sie die folgenden Schritte aus, wenn Sie Bild und Ton eines externen
connecting a PC box, which is subject to actual operations.
PCs wiedergeben möchten.
Hinweis: Sie können externe PCs auch per HDMI-Kabel anschließen.
7
RS232 Connections
•
Verbinden Sie den externen PC über ein (15-poliges) VGA-Kabel mit dem
VGA-Eingang (VGA IN) des Displays.
When you use an RS232 serial port cable to connect your display to an external
•
Schließen Sie den Audioausgang des externen PCs über ein Audiokabel an
computer, certain functions can be controlled by the PC, including power on/off, volume
den Audioeingang (AUDIO IN) des Displays an.
adjustment and more.
Hinweis: Ein optimales Bild erzielen Sie, wenn Sie am PC 1920 × 1080 als
Auflösung einstellen.
VGA-Kabel
VGA Cable
RS232
14
Serial port cable
Audiokabel
Audio Cable
Computer
Computer
