- Seite 1 POS TERMINAL KASSENTERMINAL TERMINAL DE POINT DE VENTE TERMINAL POS RZ-X650 MODEL MODELL MODELE MODELO HARDWARE OPERATION MANUAL MANUEL D'UTILISATION TECHNISCHE BEDIENUNGSANLEITUNG MANUAL TECNICO...
- Seite 3 This may cause damage to the terminal and the hard disk mounted in it. • Do not apply excessive pressure to the display. Do not use a sharp-pointed object on the display. This may cause damage to the LCD display.
- Seite 4 • Please shut down the terminal and disconnect it from the AC supply before connecting or disconnecting external devices to the COM ports. Note: Default voltage at Pin 9 of COM2 / COM3 is 5V. FOR CUSTOMERS IN U.K. IMPORTANT The wires in this mains lead are coloured in accordance with the following code: GREEN-AND-YELLOW: Earth...
-
Seite 5: Inhaltsverzeichnis
BEFORE CALLING FOR SERVICE LIST OF OPTIONS SPECIFICATIONS Copyright • The copyright of this manual belongs to SHARP Corporation. • This manual may not be reproduced in whole or in part without the prior explicit permission of SHARP Corporation. Trademarks •... -
Seite 6: System Overview

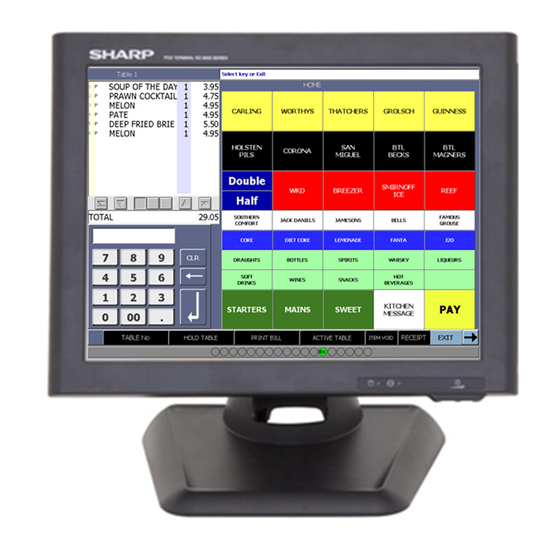

SYSTEM OVERVIEW Front view Operation Display (Touch Panel) 15 inch TFT-LCD screen with touch sensitive screen. Displays the operational status of the system and the system can be adjusted by touch screen. Power button After the terminal has been connected to the AC power supply push the power button to turn on the terminal. - Seite 7 Serial Port 1, 2, 3 Connects serial devices such as a customer display, a barcode scanner, or a receipt printer that use serial interface to the serial ports. Note: D efault voltage at Pin 9 of COM2 / COM3 is 5V. For further information, please contact • your authorized SHARP dealer. VGA Connector Connects VGA signal cable from a 2 monitor...
- Seite 8 Optional Sharp cash drawers can be connected to the cash drawer port. Parallel Port Connect parallel devices such as a printer to the parallel port. HDD rear cover Remove the cover to install or replace the HDD. Consult your authorized SHARP dealer for further details.
-
Seite 9: Display
The display may be tilted for the best viewing angle. The angle can be adjusted within 140 degrees left/right and 45 degrees up/down as illustrated in the picture. Caution: D o not pull the display beyond the maximum tilt angle nor apply excessive pressure to • the display. M ake sure to hold the body when pulling the display so that the terminal may not • move. T he LCD module built in this POS terminal is manufactured with highly precise • technology, however bright pixels or blank pixels may appear. Also an irregular color and brightness may occur depending on the view angle. Please note that this type of phenomena is common for LCDs and may not be a malfunction. The backlight in the display is a consumable part. • W hen the LCD display can no longer be adjusted and becomes darker, you should • replace the LCD module. Consult your authorized SHARP dealer for further details. -
Seite 10: Before Calling For Service
LIST OF OPTIONS The following options are available for your POS terminal: Do not try to install options yourself. For details, contact your authorized SHARP dealer. Magnetic card reader model RZ-X6MR1 2 line rear customer display model RZ-X6DP1 Remote drawer models ER-03DW/04DW/05DW/03DWB4/05DWB5... -
Seite 11: Specifications
SPECIFICATIONS Model RZ-X650 External Dimensions 380(W) × 311(D) × 320(H) mm Weight 6.65 kg Power source Official / nominal voltage and frequency Power consumption Operating: less than 60 W Working temperature 5 to 35 °C Intel Atom N270 1.6GHz Hard Disk 2.5inch SATA 160GB... -
Seite 13: Einleitung
EINLEITUNG Wir danken Ihnen, daß Sie sich für den Erwerb des Sharp Kassenterminals entschieden haben. Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Kassenterminals sorgfältig durch. Diese Bedienungsanleitung sollte sorgfältig aufbewahrt werden, damit sie in Zukunft jederzeit griffbereit ist. WICHTIG •... - Seite 14 • Einschübe und Öffnungen im Gehäuse und auf der Rückseite sind für Ventilation vorgesehen. Um eine sichere Bedienung ihres Systems zu gewährleisten und es vor Überhitzung zu schützen dürfen diese Öffnungen nicht blockiert oder abgedeckt werden. • Bitte bei Verwendung einer optionalen Schublade folgendes beachten: Die Schubladen sollte so auf der Aufstellfläche angebracht sein, dass das Öffnen der Schublade zu keiner Instabilität führt.
- Seite 15 BEDIENER ANZEIGE BEVOR SIE DEN KUNDENDIENSTTECHNIKER ANFORDERN SONDERZUBEHÖR TECHNISCHE DATEN Copyright • Das Copyright dieser Anleitung bezieht sich auf SHARP Corporation. • Das Kopieren oder anderweitige auch teilweise Reproduktionen sind ohne vorherige schriftliche Genehmigung der SHARP Corporation ausdrücklich verboten. Trademarks •...
-
Seite 16: System Eigenschaften
SYSTEM EIGENSCHAFTEN Vorderansicht Bediener Anzeige (Berührungssensitiver Bildschirm) 38 cm (15 inch) berührungssensitiver TFT-LCD Bildschirm. Zeigt den Bedienungsstatus an und das Terminal wird durch den berührungssensitiven Bildschirm gesteuert. Netzschalter Den Netzschalter drücken nachdem die Stromzufuhr angeschlossen ist. Anzeige: Festplattenaktivität LED leuchtet auf wenn auf der Festplatte Daten geschrieben oder gelesen werden Betriebsanzeige LED leuchtet “Grün”... -
Seite 17: Magnetkartenleser (Optional)
Rückansicht /Anschlüsse (Unten) 4 5 6 7 8 Serielle Anschlüsse 1,2,3 Ermöglicht den Anschluss von seriellen Geräten wie z.B. Barkodeleser oder Bon-/ Küchendrucker mit einem seriellen Anschluss. Hinweis: S tandardmäßig liegen an Pin 9 von COM2 / COM3 5V. Für weitere Informationen • kontaktieren Sie bitte Ihren autorisierten Sharp Fachhändler. VGA Anschluss Ermöglicht den Anschluss eines weiteren, externen Bildschirms... - Seite 18 Anschluss für optionale Sharp Schubladen mit Stecker. Parallel Port Anschluss für Geräte die über einen parallelen Anschluss (z.B. Drucker) betrieben werden. HDD Abdeckung Abdeckung entfernen um eine Festplatte zu installieren bzw. die Festplatte zu erneuern. Kontaktieren Sie Ihren autorisierten Sharp Fachhändler bezüglich weiteren Einzelheiten.
-
Seite 19: Bediener Anzeige
Um den besten Ablesewinkel zu erzielen kann das Display, wie abgebildet, um 45 Grad geneigt (Auf/Ab) und innerhalb 140 Grad gedreht (Rechts/Links) werden. VORSICHT: N iemals das Display über die Grenze des Erlaubten hinaus neigen bzw. drehen oder • übermäßigen Druck auf das Display ausüben. B eim Ausrichten des Displays den Standfuß festhalten damit das Kassenterminal sich • nicht bewegt. D as im Kassenterminal eingebaute LCD-Modul wurde mit hoher Präzisionstechnologie • gefertigt. Es können jedoch helle bzw. dunkle Bildpunkte erscheinen. Je nach Blickwinkel können auch ungleichmäßige Farben oder Helligkeitsunterschiede auftreten. Bitte nehmen Sie zur Kenntnis, dass dieses Phänomen bei LCD’s normal ist und keine eventuelle Störung darstellt. B ei der Hintergrundbeleuchtung handelt es sich um ein Verschleißteil. Wenn sich das • LCD-Display nicht länger einstellen lässt und generell dunkler wird, muss das LCD- Modul ausgewechselt werden. Über nähere Einzelheiten sprechen Sie bitte mit Ihrem autorisierten SHARP- Händler... -
Seite 20: Bevor Sie Den Kundendiensttechniker Anfordern
BEVOR SIE DEN KUNDENDIENST- TECHNIKER ANFORDERN Der in der nachfolgenden Tabelle (linke Spalte) aufgeführte Zustand ist nicht unbedingt auf Störungen des Kassenterminals zurückführen. Überprüfen Sie daher bitte vor Anforderung des Kundendiensttechnikers ob ein Fehler, wie in der rechten Spalte (Überprüfung) beschrieben, bei Ihnen vorliegt. Zustand Überprüfung • W ird die Wandsteckdose mit Strom versorgt? -
Seite 21: Technische Daten
TECHNISCHE DATEN Modell: RZ-X650 Außenabmessungen: 380(B) × 311(T) × 320(H) mm Gewicht: 6.65 kg Stromversorgung: Offizielle / nominale Netzspannung und Frequenz Stromverbrauch: In Betrieb: max. 60 W Betriebstemperatur: 5 to 35 °C CPU: Intel Atom N270 1.6GHz Hard Disk 2.5” SATA 160GB... - Seite 23 INTRODUCTION Nous vous remercions beaucoup pour votre achat du Terminal de Point de Vente SHARP. Veuillez lire attentivement ce Manuel d’Utilisation avant d’utiliser votre Terminal de Point de Vente. Veuillez conserver ce Manuel pour une référence ultérieure. IMPORTANT • Installez ce Terminal de Point de Vente dans un endroit qui ne soit pas soumis à des radiations directes, à...
- Seite 24 • Les fentes, les ouvertures, ainsi que l’arrière du carter sont pourvus d’une ventilation. Afin d’assurer le bon fonctionnement de votre système et le protéger d’une surchauffe, ces ouvertures ne doivent être ni bloquées, ni recouvertes. • Merci de respecter le conseil qui suit lorsqu’un tiroir optionnel est utilisé: Les éléments du tiroir doivent être solidement fixés à...
- Seite 25 AVANT D’APPELER POUR UN DEPANNAGE LISTE DES OPTIONS DONNEES TECHNIQUES Copyright • Le Copyright de ce manuel appartient à SHARP Corporation. • Ce manuel ne peut être reproduit entièrement ou partiellement sans permission explicite de SHARP Corporation. Marques déposées •...
-
Seite 26: Vue D'ensemble
VUE D’ENSEMBLE De Face Ecran d’affichage et d’opération (dalle tactile) Ecran TFT-LCD 15 pouces avec dalle tactile. Permet l’affichage des données et l’interaction grâce à la dalle tactile. Interrupteur Une fois le terminal branché à une alimentation électrique, appuyer sur l’interrupteur pour allumer le terminal. - Seite 27 Permet la lecture de cartes à piste magnétique. Aperçu des connectiques arrières 4 5 6 7 8 Ports série 1,2,3 Permettent la connexion de périphériques comme un afficheur client, un lecteur de codes à barres, ou une imprimante série. Note: L e voltage par défaut du Pin 9 des COM2 et COM3 est de 5V. Pour plus d’informations, • veuillez contacter votre revendeur SHARP.
- Seite 28 A utiliser pour la connexion de l’adaptateur électrique (12V/5A). Sortie DC Jack (pour utilisation future) Connexions tiroirs (2*3 pin Molex) Les tiroirs caisse Sharp peuvent être connectés au port tiroir. Port parallèle Connexion de périphériques telles que des imprimantes en communication parallèle.
-
Seite 29: Affichage
L’écran peut être pivoté pour un meilleur angle de vue. L’angle peut être ajusté de 140 degrés gauche / droite et 45 degrés haut / bas comme illustré sur le dessin. Avertissement: N e pas tourner l’écran plus loin que l’angle de rotation maximum. Ne pas exercer de • pression excessive sur l’écran. V eiller à maintenir la base du terminal lorsque vous régler l’écran pour ne pas faire • bouger le terminal. L e module LCD de ce terminal est fabriqué grâce à une technologie de haute précision. • Cependant, des pixels brillants ou blancs peuvent apparaître. Tout comme une déformation de couleur ou de luminosité peuvent apparaître suivant l’angle de vision. Veuillez noter que ce type de phénomène est commun pour les écrans LCD et peut ne pas provenir d’un défaut. Le système de rétro éclairage de l’écran est disponible en pièce détachée. • L orsque l’écran LCD ne peut plus être ajusté et devient plus sombre, vous devriez • remplacer le module LCD. Consulter votre revendeur agréé SHARP pour plus de détails. -
Seite 30: Avant D'appeler Pour Un Depannage
LISTE DES OPTIONS Pour votre Terminal de Point de Vente, les options suivantes sont disponibles: N’essayez pas d’installer vous-même ces options. Pour les détails, consultez votre revendeur SHARP. Lecteur de cartes magnétiques modèle RZ-X6MR1 Afficheur client arrière 2 lignes modèle RZ-X6DP1 Tiroir auxiliaire Modèle ER-03DW/04DW/05DW/03DWB4/05DWB5... -
Seite 31: Donnees Techniques
DONNEES TECHNIQUES Modèle: RZ-X650 Dimensions extérieures 380(L) × 311(P) × 320(H) mm Poids 6.65 kg Alimentation Tension et fréquence officielles (nominales) Consommation En opération: 60 W Température de 5 à 35 °C fonctionnement Processeur central Intel Atom N270 1.6GHz Disque dur 2.5 Pouce SATA 160GB... - Seite 33 INTRODUCCION Muchas gracias por la adquisición del Terminal SHARP POS. Lea atentamente este manual antes de poner en funcionamiento el terminal POS. Guarde este manual para poderlo consultar en el futuro. IMPORTANTE • Instale este terminal en un lugar que no esté sujeto a radiación directa de calor, a cambios anormales de temperaturas, a alta humedad, ni a agua u otros líquidos.
- Seite 34 ANTES DE SOLICITAR EL SERVICIO TECNICO LISTA DE OPCIONES ESPECIFICACIONES Copyright • El copyright de este manual pertenece a SHARP Corporation. • Este manual no podrá ser reproducido total o parcialmente sin el expreso permiso de SHARP Corporation. Marcas Registradas •...
-
Seite 35: Visión General Del Sistema
VISIÓN GENERAL DEL SISTEMA Vista Frontal Display Operativo (Panel Táctil) Pantalla táctil de 15 pulgadas TFT-LCD . Muestra el status operativo del sistema, el cual puede ser ajustado mediante la pantalla táctil. Botón de Encendido Después de conectar el terminal a la corriente eléctrica, pulse el botón de encendido para conectarlo. - Seite 36 Para lectura de tarjetas de banda magnética. Vista Posterior /Puertos IO 4 5 6 7 8 Puerto Serie 1,2,3 Para conectar dispositivos como display de cliente, scanner de código de barras, o impresoras de tickets que tengan interface serie. Nota: E l voltaje por defecto en el Pin9 del COM2 / COM3 es de 5V. Para más información, • por favor consulte a su Distribuidor SHARP autorizado.
- Seite 37 Para dar corriente al sistema, conectar aquí la fuente de alimentación AC/DC (12V/5A) suministrada. Jack salida DC ( para uso futuro) Puertos de Cajón (2*3 pin Molex) Opcionalmente se pueden conectar cajones portamonedas Sharp al puerto de cajón. Puerto Paralelo Se pueden conectar dispositivos al Puerto paralelo como, por ejemplo, impresoras.
- Seite 38 ángulo hasta 140º lateralmente y hasta 45º arriba o abajo según se muestra en la figura. Precaución: N o tirar del display hasta el máximo ángulo de inclinación ni aplicar demasiada presión • a la pantalla. A segurarse de sujetar el cuerpo del equipo cuando se tire del display para que no se • mueva el terminal. E l módulo LCD que incorpora este POS terminal está fabricado con tecnología de alta • precisión, sin embargo pudiera aparecer algún píxel brillante o alguno en blanco. También puede ocurrir que se vea algún color o brillo irregular dependiendo del ángulo de visión. Por favor, tenga en cuenta que este tipo de fenómenos es común en los LCDs y no se debe a un mal funcionamiento. L a luz de fondo de la pantalla es un componente consumible. • C uando la pantalla LCD no pueda ser ajustada y se vuelva oscura, se debería • reemplazar el módulo LCD. Consulte a su distribuidor SHARP autorizado para más detalles.
-
Seite 39: Lista De Opciones
Las opciones siguientes están disponibles para su terminal POS: No trate de instalar las opciones usted mismo Para más detalles, consulte a su distribuidor SHARP Lector de tarjetas magnéticas modelo RZ-X6MR1 Display trasero de 2 líneas para cliente modelo RZ-X6DP1 Cajón remoto Modelo ER-03DW/04DW/05DW/03DWB4/05DWB5... - Seite 40 ESPECIFICACIONES Modelo: RZ-X650 Dimensiones exteriores: 380(An) × 311(Prf) × 320(Al) mm Peso: 6.65 kg Alimentación: Tensión y frecuencia oficiales (nominales) Consumo de energía: Operación: 60 W Temperatura de 5 to 35 °C operación: CPU: Intel Atom N270 1.6GHz Disco Duro 2.5 pulgadas SATA 160GB...
