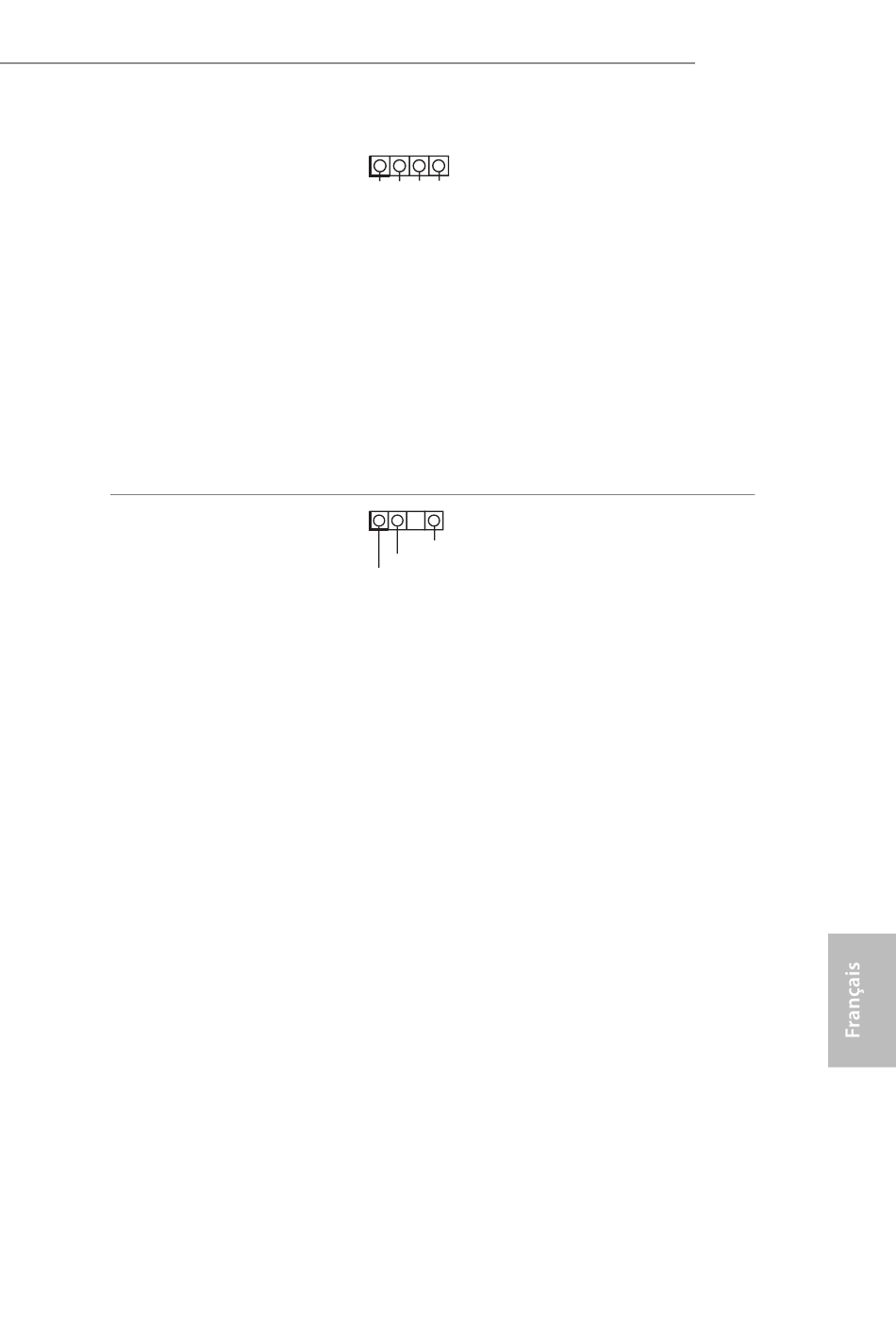

Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 29)
(RGB_LED2 à 4 broches)
(voir p.1, No. 5)
Embases LED adressables
(ADDR_LED1 à
3 broches)
(voir p.1, No. 30)
(ADDR_LED2 à
3 broches)
(voir p.1, No. 7)
Ces deux embases RVB servent
1
à connecter le câble d' e xtension
12V G R
B
LED RVB qui permet aux
utilisateurs de choisir parmi
plusieurs effets lumineux LED.
Attention : N'installez jamais le
câble LED RVB dans le mauvais
sens ; dans le cas contraire, le
câble peut être endommagé.
*Veuillez consulter la page
43 pour des instructions
supplémentaires sur ces deux
embases.
Ces deux embases adressables
1
servent à connecter le câble
GND
DO_ADDR
d' e xtension LED adressable qui
VOUT
permet aux utilisateurs de choisir
parmi plusieurs effets lumineux
LED.
Attention : N'installez jamais
le câble LED adressable dans
le mauvais sens. Dans le cas
contraire, le câble peut être
endommagé.
*Veuillez consulter la page
44 pour des instructions
supplémentaires sur cette embase.
B550 Taichi
75
