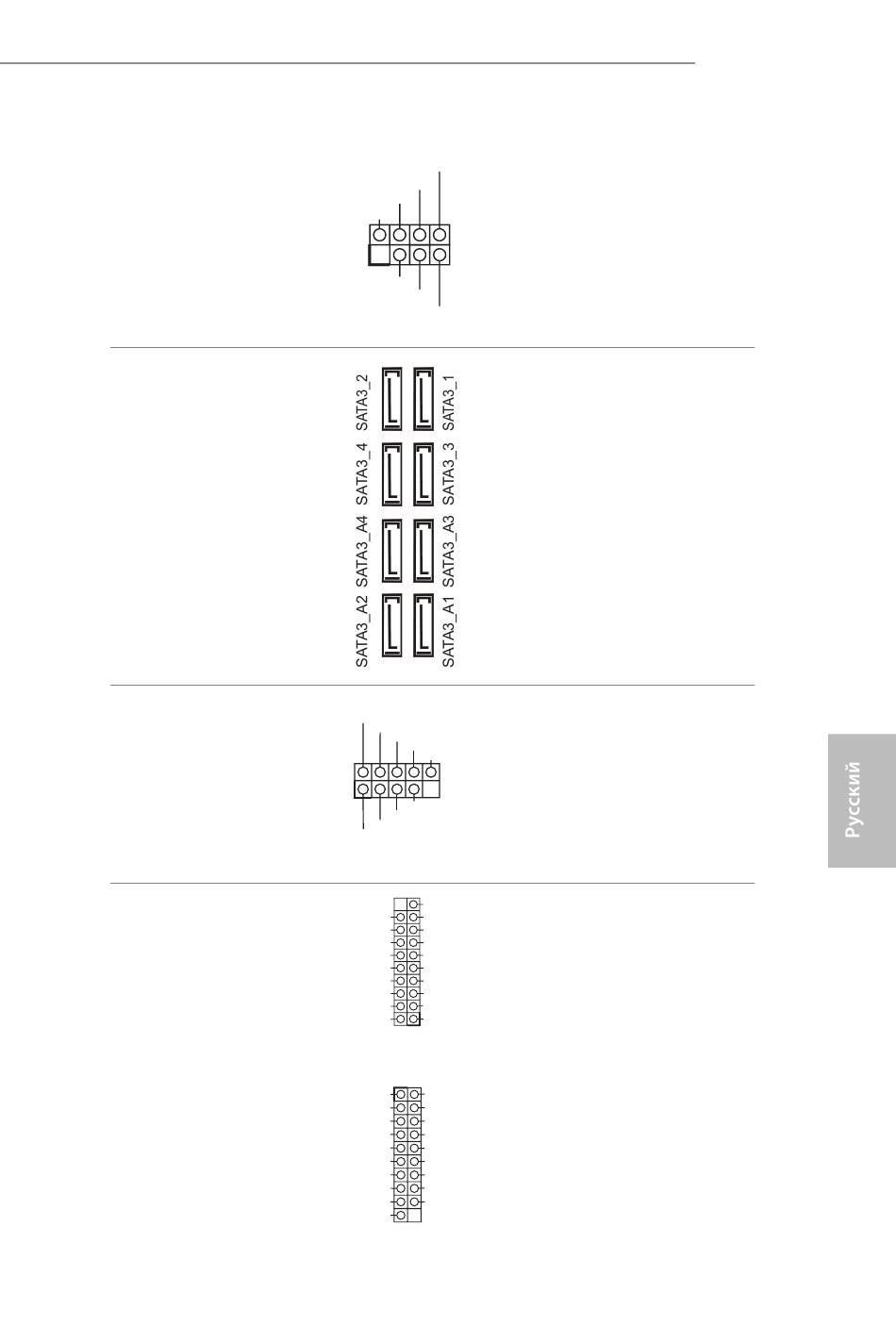

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 26)
Разъемы Serial ATA3
(SATA3_1_2:
см. стр. 1, № 15)
(SATA3_3_4:
см. стр. 1, № 16)
(SATA3_5_6:
см. стр.1, № 17)
(SATA3_7_8:
см. стр.1, № 18)
Колодки USB 2.0
(9-контактная,
USB_3_4)
(см. стр. 1, № 25)
(9-контактная,
USB_5_6)
(см. стр. 1, № 24)
Колодки USB 3.2 Gen1
(19-контактная,
USB3_7_8)
(см. стр. 1, № 10)
(19-контактная,
USB3_5_6)
(см. стр. 1, № 14)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX-
V Vbus
Vbus V
Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.
Эти шесть восемь SATA3
предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
* Для уменьшения времени
загрузки используйте порты
AMD B550 SATA (SATA3_1)
для ваших твердотельных
накопителей.
На материнской плате имеется
две колодки. Каждая колодка
USB 2.0 поддерживает два
порта.
На материнской плате имеется
две колодки. Каждая колодка
USB 3.2 Gen1 поддерживает
два порта.
B550 Taichi
119
