Heizungsregelung

8 Heizungsregelung
8.1

EMS 2

8.1.1 Regelgerät MX25
1 2

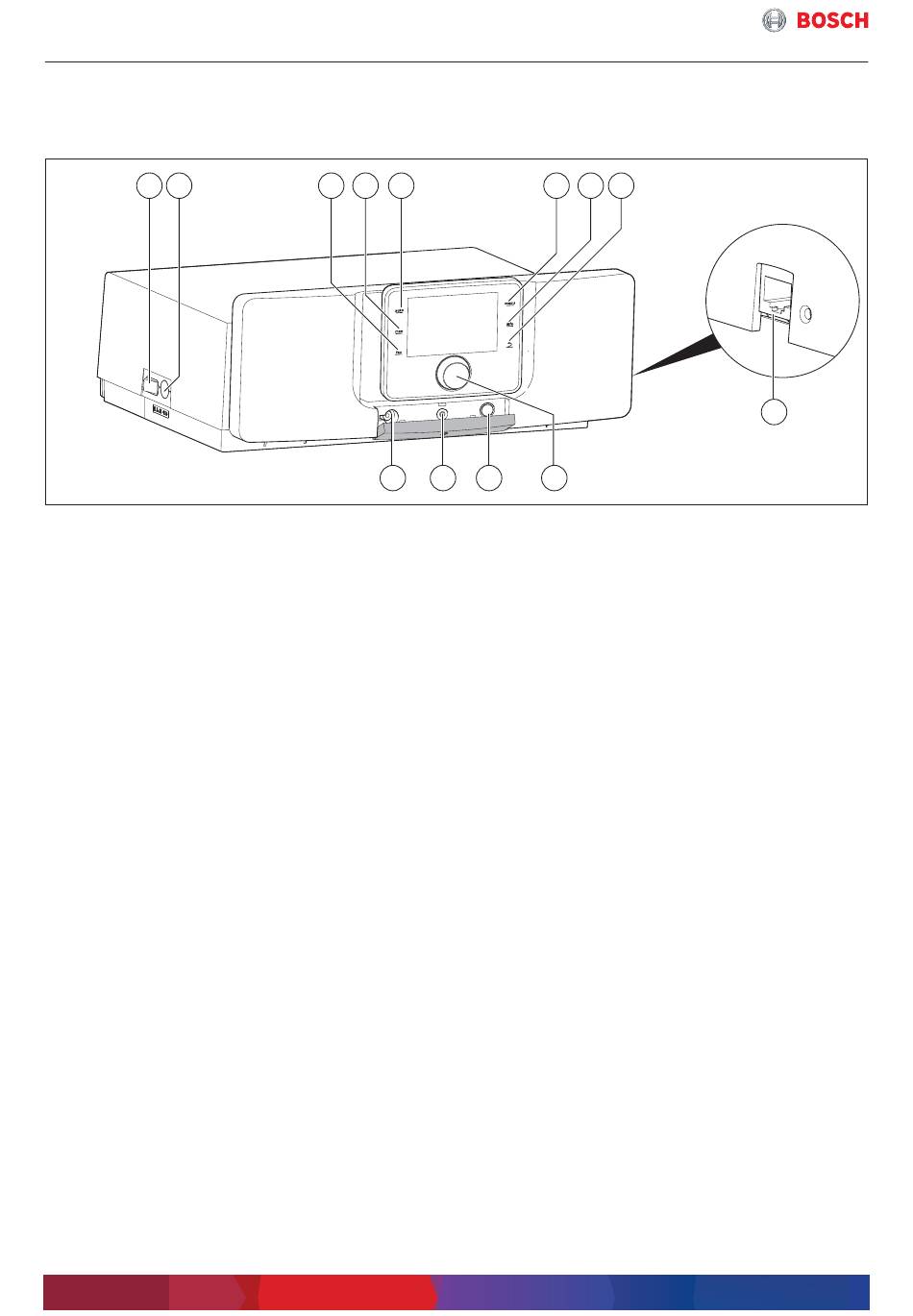

Bild 24 Regelgerät MX25 mit Bedieneinheit – Bedienelemente
[1] Hauptschalter
[2] Gerätesicherung 6,3 A
[3] Taste fav (Favoritenfunktionen)
[4] Taste man (manueller Betrieb)
[5] Taste auto (Automatikbetrieb)
[6] Taste menu (Menüs aufrufen)
[7] Taste info (Infomenü und Hilfe)
[8] Taste Zurück
[9] Netzwerkanschluss (RJ45)
[10] Auswahlknopf
[11] Schornsteinfeger- und Taste reset
[12] Status-LED
[13] Anschluss für Service Key
Das Regelgerät MX25 ermöglicht die Grundbedienung
der Heizungsanlage.
Folgende Funktionen stehen zur Verfügung:
• Aktivierung Schornsteinfegerbetrieb
• Statusanzeigen für Kessel- und Brennerbetrieb
• Reset von verriegelnden Störungen
Viele weitere Funktionen zur komfortablen Regelung der
Heizungsanlage stehen über die Bedieneinheit CW 400/
CW 800 oder den separat erhältlichen CR 100 und
CR 10 zur Verfügung.
30
3 4 5
13 12 11
6 7 8
10
