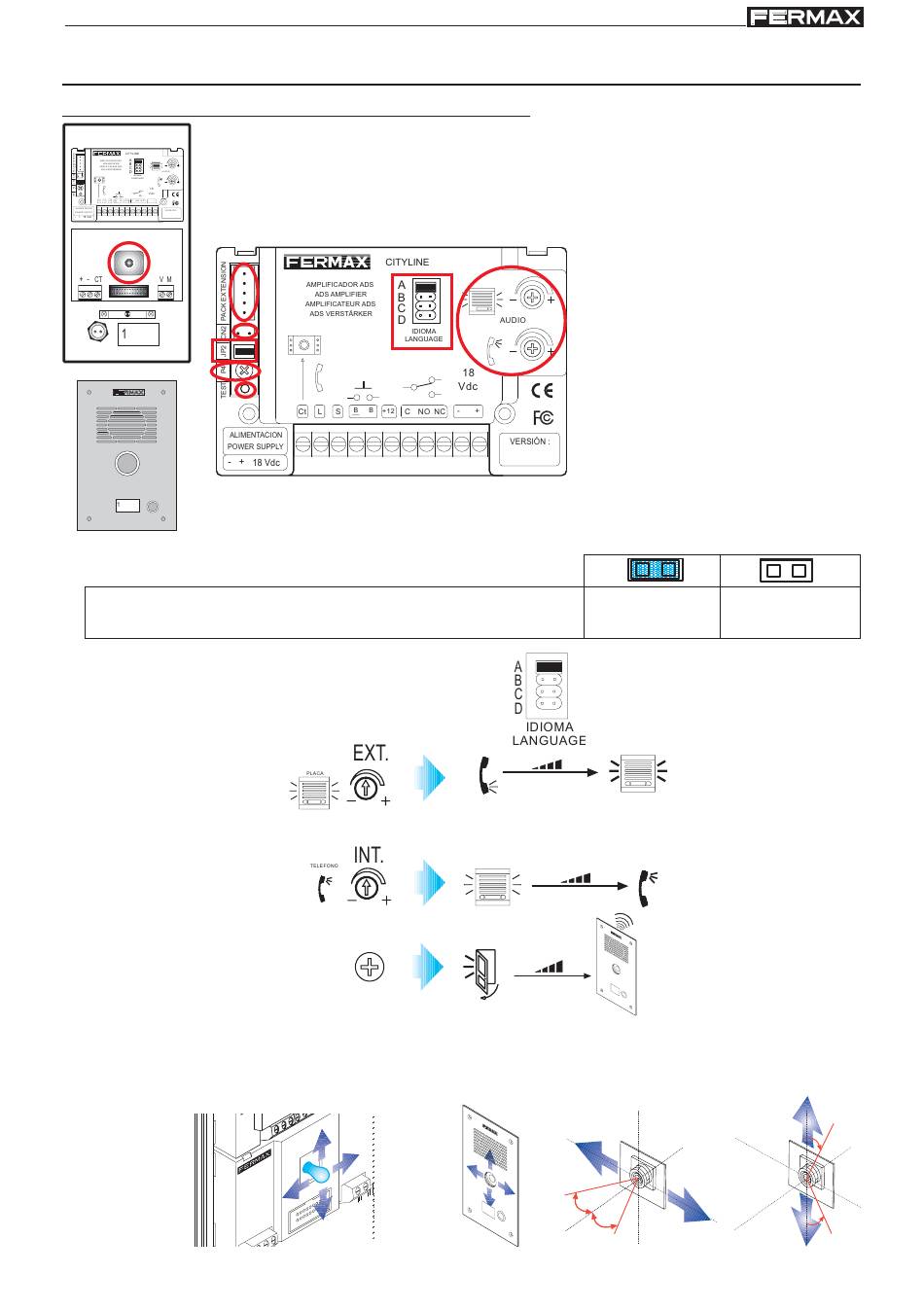

BESCHREIBUNG DER GERÄTE
Türstation
H
A
D
A)
Steckbrücken:
JP2 : Auswahl Haupttürstation / Nebentürstation
Standardkonfiguration: Haupttürstation
B)
Sprachsynthesizer:
Sprachwahl der Meldung "Tür offen".
C) Audioeinstellung
D)
Regulierung der Lautstärke der Rufüberwachung
und des Sprachsynthesizers
E)
Anschluss Taster:
F)
Anschluss Beleuchtung (CN2).
G)
Diagnose-LED: Siehe Ereignistabelle und Problemlösungen
H) Richten Sie die Kamera
Seite 10
B
E
F
G
Siehe Vorverkabelung Türstation
Siehe Vorverkabelung Türstation
Anschlüsse Türstation:
• Video-Klemmen (Koaxial)
V: Kern
M: Schirm
C
Ct: Aktivierung der Kamera (10 VDC)
• Anschlussklemmen des Systems:
+, - : Stromversorgung (18 VDC)
L: Daten-Bus
+12: 12 V Gleichstrom
C, NA, NC: Relais-Kontakte
(Verbindung Türöffner)
BS, -: Drucktaste Flur
SP, - : Türöffnungssensor
S: Aktivierung des Umschalters.
Haupttürstation
A: Español
B: Fançais
C. English
D: Deutsch
"Tür offen"
Pan&Tilt ( ± 10º)
10º
10º
Nebentürstation
10º
10º
