1.4

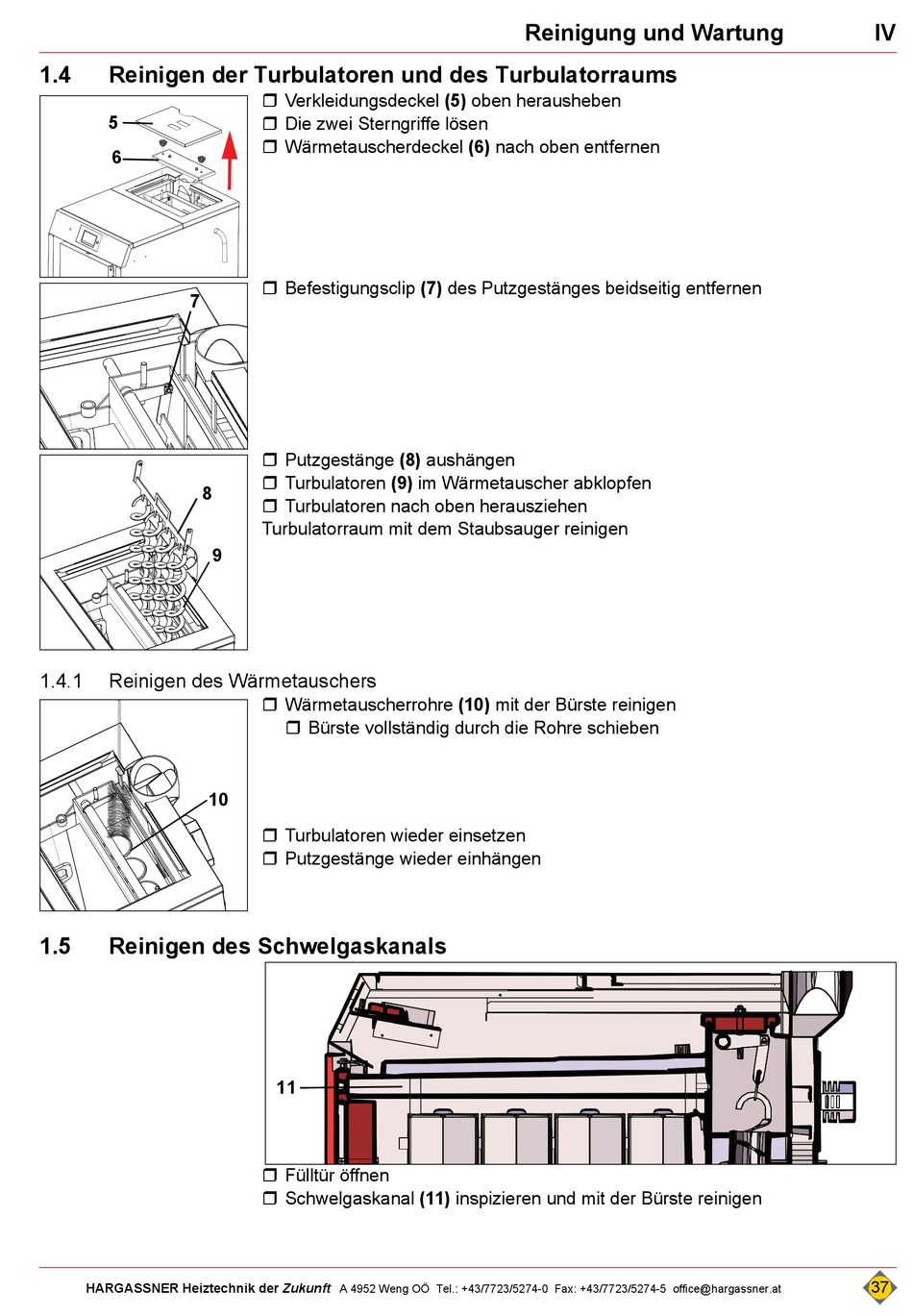

Reinigen der Turbulatoren und des Turbulatorraums

5
6
7
8
9
1.4.1 Reinigen des Wärmetauschers
10
1.5 Reinigen des Schwelgaskanals
HARGASSNER Heiztechnik der Zukunft
 Verkleidungsdeckel (5) oben herausheben
 Die zwei Sterngriffe lösen
 Wärmetauscherdeckel (6) nach oben entfernen
 Befestigungsclip (7) des Putzgestänges beidseitig entfernen
 Putzgestänge (8) aushängen
 Turbulatoren (9) im Wärmetauscher abklopfen
 Turbulatoren nach oben herausziehen
Turbulatorraum mit dem Staubsauger reinigen
 Wärmetauscherrohre (10) mit der Bürste reinigen
 Bürste vollständig durch die Rohre schieben
 Turbulatoren wieder einsetzen
 Putzgestänge wieder einhängen
11
 Fülltür öffnen
 Schwelgaskanal (11) inspizieren und mit der Bürste reinigen
A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at
Reinigung und Wartung IV
