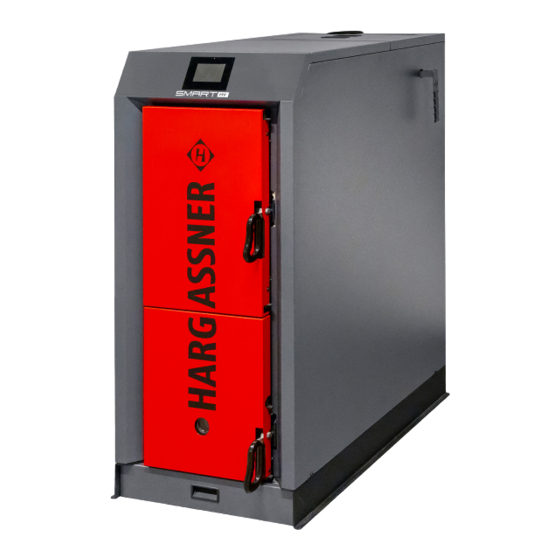

Hargassner Smart-HV 17 Elektrohandbuch
Stueckholzkessel
Vorschau ausblenden
Andere Handbücher für Smart-HV 17:
- Bedienungsanleitung (48 Seiten) ,
- Montageanleitung (28 Seiten) ,
- Montageanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hargassner Smart-HV 17
Inhaltszusammenfassung für Hargassner Smart-HV 17
- Seite 1 S t ü c k h o l z k e s s e l S m a r t - H V 1 7 - 2 3 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5...
-
Seite 2: Anschlussplan Der Stückholzplatine Linux Light
Ascheboxschalter Sekundärluft- klappe Puffer- Primärluftklappe pumpe Netzteil 230 V AC Netzanschluss 230 V AC Pufferfühler unten Kesselfühler Pufferfühler Mitte Rücklauffühler Pufferfühler oben grün Außenfühler Lambdasonde weiß HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 3: Sonstige Anschlüsse
Optionaler Ausgang Bezeichnung / Platine Bezeichnung Beschreibung LED Netzwerkverbindung Blinkt, wenn Netzwerkverbindung (Ethernet) aktiv LED CAN Blinkt, wenn CAN aktiv LED Spannungsversorgung 24V Blinkt bei ordnungsgemäßer Spannungsversorgung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 4: Netzanschluss
H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 5: Platinenübersicht Und Busverdrahtung
• Heizkreis A • Boiler A Verkabelung mit Heizkreismodul (HKM) • Heizkreis 1 • Heizkreis 2 • Boiler 1 Einbinden der Steuerung ins Netzwerk ab Software V2.6.0 möglich HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 6: Verkabelung Mit Hka-Platine
CAN-EW Stückholzplatine Linux light -> I/O 36-Platine Smart-HV Modem / Router Verkabelung mit HKM Smart-HV Modem / Router SD-CARD CAN 1 CAN 3 CAN EW CAN 1 - RJ12 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 7: Verkabelung Mit Hkm Und Hka-Platine
Die I/O 36-Platine ist der letzte Teilnehmer im CAN-Verbund Bei der I/0 36-Platine die Abschlusswiderstände auf On stellen Smart-HV Modem / Router SD-CARD CAN 1 CAN 3 CAN EW CAN 1 - RJ12 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... -
Seite 8: Elektroschema
Platine Linux light Elektroschema Smart-HV Datum: 01.07.2019 Kessel-Vorderseite Kessel-Rückseite Kessel-Draufsicht Nr Motoren Nr Verbrennung Nr Schalter / Sensoren Nr Fühler Nr Steuerelemente 11 Motor Primärluftklappe 24 Rauchgassaugzug 48 Endschalter Kesseltür 60 Kesselfühler 80 Sicherheitsthermostat (STB) 12 Motor Sekundärluftklappe 61 Rauchgasfühler 81 Lambdasonde 62 Rücklauffühler 80 STB-Fühler... -
Seite 9: Allgemeine Hinweise
• Vorsicherung max. 13 A (C-Charakteristik) • PVC-Schlauchleitung (H05VV-F) • Mindestquerschnitt 1,5 mm² Sicherung • SI1 Sicherung der Platine 3,15 A • H1 Netzwerkverbindung Ethernet • H2 CAN • H3 Netzteil 24V HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at... - Seite 10 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
