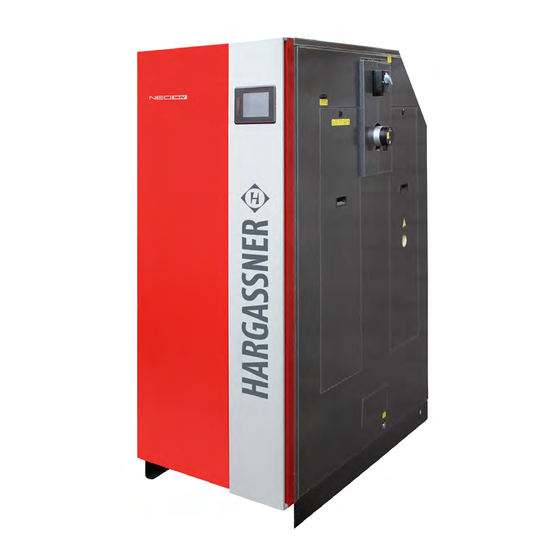

Hargassner Neo-MHV 30 Montageanleitung

Stückholzanlage
Vorschau ausblenden Andere Handbücher für Neo-MHV 30:
Inhaltsverzeichnis

Werbung

Quicklinks

M o n t a g e a n l e i t u n g
S t ü c k h o l z a n l a g e
N e o - M H V 3 0 - 4 5
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.at
DE
- V01 05/2020 - 11061824
