Hargassner Smart-HV 17 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hargassner Anleitungen
  4. Heizgeräte
  5. Smart-HV 17
  6. Bedienungsanleitung

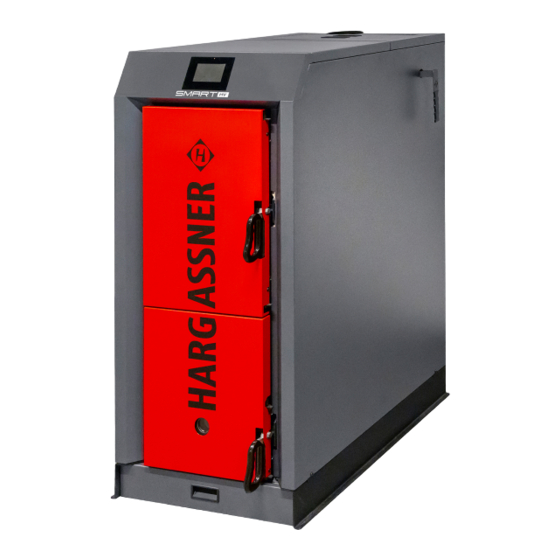

Hargassner Smart-HV 17 Bedienungsanleitung

Stückholzanlage
Vorschau ausblenden Andere Handbücher für Smart-HV 17:
Inhaltsverzeichnis

Werbung

Quicklinks

B e d i e n u n g s a n l e i t u n g
S t ü c k h o l z a n l a g e
S m a r t - H V 1 7 - 2 3
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.at
DE
- V02 05/2020 - 11060230
