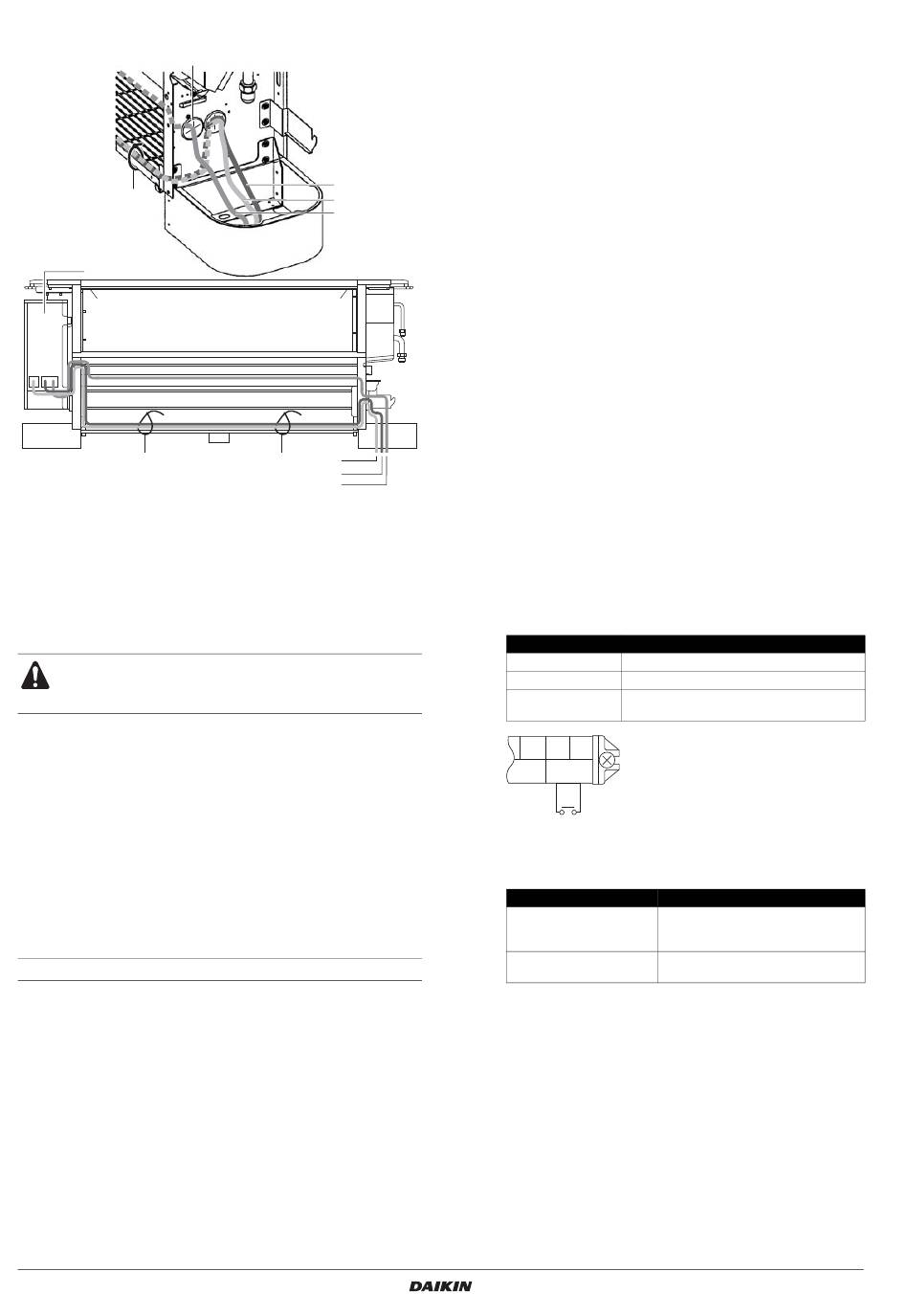

Bei Verkabelungsarbeiten von der Rohrseite aus nehmen Sie die
Arbeiten so vor, wie es die Abbildung unten zeigt.
1
6
5
6
1
Auf dieselbe Weise durch das Loch der gegenüberliegenden
Rahmenblende führen
2
Kabel für Fernbedienung
3
Übertragungskabel
4
Stromversorgungs- und Erdungskabel
5
Steuerkasten
6
Mit Schelle fest machen (Zubehörteil).
Fernbedienung-Anschlusskabel, Übertragungskabel und
Stromversorgungskabel auf keinen Fall verwechseln, wenn
Sie diese Kabel an den Klemmleisten anschließen.
Beispiele für Verkabelungen
Den Netzanschluss jeder Einheit mit einem Schalter und einer
Sicherung ausstatten - siehe Abbildung 1.
1
Netzanschluss
2
Netzschalter
(Hauptschalter)
3
Außengerät
4
Inneneinheit
5
Fernbedienung
Beispiel für ein komplettes System (3 Systeme)
Bei Einsatz von 1 Fernbedienung für 1 Inneneinheit. (Normaler
Betrieb) (Siehe Abbildung 2)
Bei Gruppenregelung oder beim Einsatz von 2 Fernbedienungen
(Siehe Abbildung 4)
Bei Einschluss einer BS-Einheit (Siehe Abbildung 3)
1
Außeneinheit
2
Inneneinheit
3
Fernbedienung (Sonderzubehör)
4
Am weitesten nachgeschaltete Inneneinheit
5
Bei Einsatz von 2 Fernbedienungen
6
BS-Einheit
Installations- und Betriebsanleitung
9
2
3
4
6
3
2
4
6
BS Einheit (nur für
Wärmerückgewinnungssystem)
7
Stromversorgungskabel
8
Übertragungskabel
9
Schalter
10
Sicherung
VORSICHTSMASSNAHMEN
■
Bei Speisung von Geräten innerhalb desselben Systems kann
ein einzelner Schalter verwendet werden. Abzweigschalter und
Abzweig-Hauptschalter müssen jedoch mit Sorgfalt ausgewählt
werden.
■
Bei Gruppenregelung eine Fernbedienung auswählen, die zu
der Inneneinheit passt, die die meisten Funktionen hat.
Die Installation darf nicht über Gasleitungen, Wasserleitungen,
■
Blitzableitern oder über Telefonleitungen geerdet werden.
Fehlerhafte Erdung kann zu Stromschlag führen.
Bauseitige Einstellung
Die bauseitige Einstellung erfolgt über die Fernbedienung. Sie hat
den vor Ort vorhandenen Bedingungen zu entsprechen.
■
Die Einstellung erfolgt durch Ändern der Werte für "Betriebsart-
Nummer", "Erste Code-Nr." und "Zweite Code-Nr.".
■
Informationen zu Einstellung und Betrieb finden Sie im Kapitel
"Bauseitige Einstellung" in der Installationsanleitung der
Fernbedienung.
Steuerung durch 2 Fernbedienungen (Steuerung von
1 Inneneinheit durch 2 Fernbedienungen)
Beim Einsatz von 2 Fernbedienungen muss der eine auf «MAIN
(HAUPT)» und der andere auf «SUB (NEBEN)» gestellt werden.
Siehe dazu die Installationsanleitung der Fernbedienung.
Computergestützte Steuerung (Zwangs-Aus und Ein/
Aus-Schaltung)
1
Kabel-Spezifikationen und Anleitung zur Verkabelung
-
Den von außen kommenden Eingang an die Anschlüsse T1
und T2 der Anschlussplatte anschließen (Fernbedienung an
Übertragungskabel).
Kabelspezifikation
Ummanteltes Vinylkabel (2-adrig)
Durchmesser
0,75-1,25 mm
Länge
Max. 100 m
Externer Anschluss
Der Kontakt muss einer Last von mindestens
15 V Gleichspannung, 10 mA standhalten
F2
T1
T2
FORCED
OFF
Eingang A
2
Aktivierung
-
Die folgende Tabelle verdeutlicht die Reaktionen "Zwangs-Aus"
und "Ein/Aus-Schaltung" im Hinblick auf den Input bei Eingang A.
Zwangs-AUS
Input "Ein" stoppt den
Betrieb
Input "Aus" aktiviert die
Regelung
3
Zwangs-Aus und Ein/Aus-Schaltung auswählen
-
Schalten Sie den Strom / das Gerät ein. Bei der
Fernbedienung die Einstellung Betrieb auswählen.
-
Schalten Sie die Fernbedienung in den Modus für bauseitige
Einstellungen. Einzelheiten dazu finden Sie im Handbuch der
Fernbedienung unter "Bauseitige Einstellungen".
-
Im Modus für bauseitige Einstellungen die Betriebsart-Nr 12
auswählen, dann die erste Code-Nr. auf "1" stellen. Dann die
zweite Code-Nr. (Position) auf "01" für Zwangs-Aus setzen
oder auf "02" für Ein/Aus-Schaltung. (Werkseinstellung:
Zwangs-Aus).
2
Ein/Aus-Schaltung
Input Aus Ü Ein: schaltet die Einheit
ein (über Fernbedienung nicht
möglich)
Input Ein Ü Aus: schaltet die Einheit
über die Fernbedienung aus
