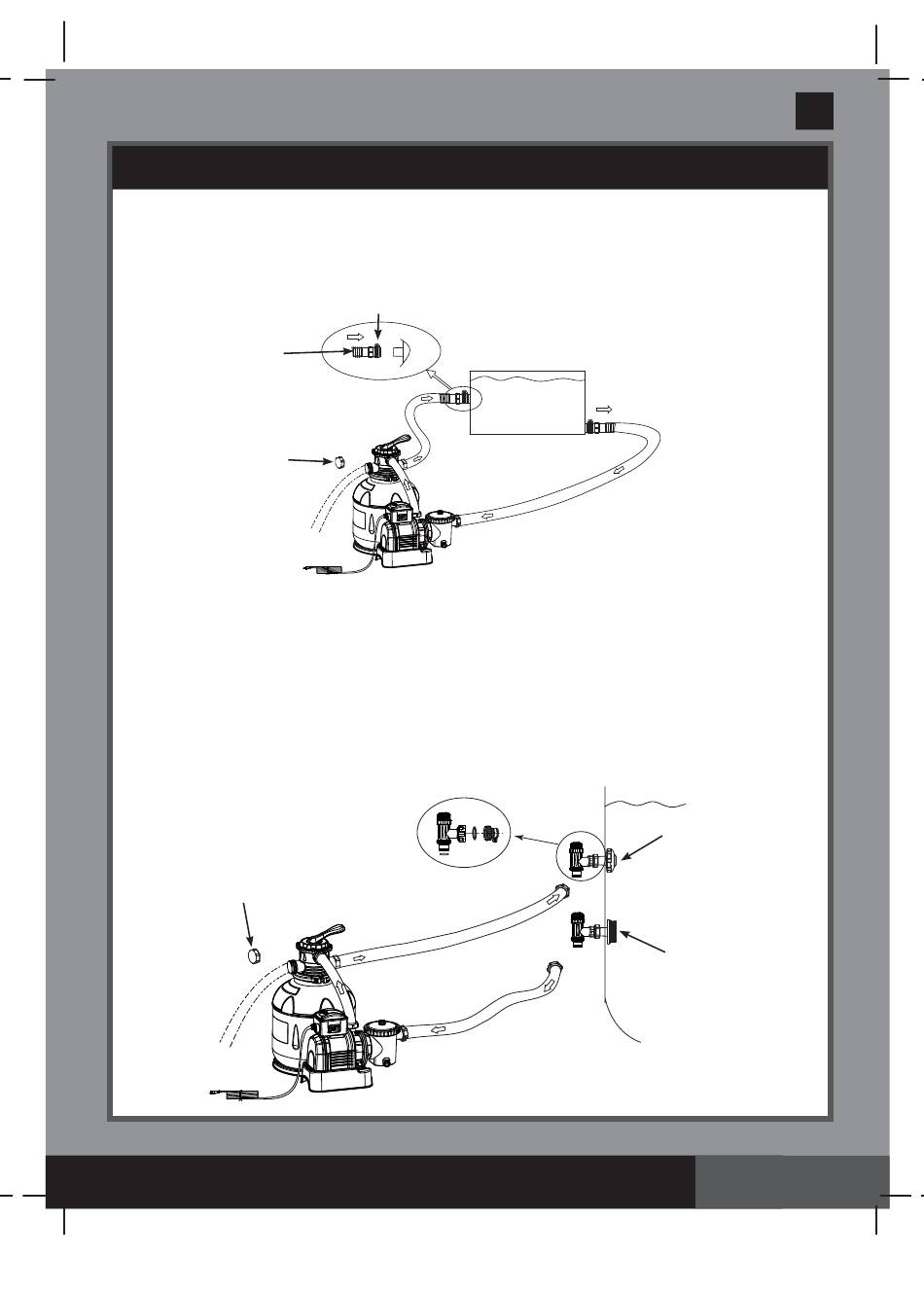

MONTAGE DES VERBINDUNGSSCHLAUCHES (Fortsetzung)
Für NICHT-INTEX-POOLS:
Geben Sie den Verbindungsschlauch (12) auf die Pooleinlauf/-abflusssstutzen und befestigen Sie
ihn sicher mit einer großen Schlauchklemme. Entfernen Sie die Abflussabdeckung bevor Sie den
Abwasserschlauch bzw. das Abwasserrohr anbringen.
12
3
Für INTEX Pools Größe 16' und darunter:
1. Schrauben Sie die Ventilkolbenverbindung gegen den Uhrzeigersinn auf und lösen Sie ihn
vom Schraubfilterverbinder (26). Achten Sie darauf dass der Stufendichtungsring (23) auf
seinem Platz bleibt.
2. Nehmen Sie den Kolbenventilbausatz. Stellen Sie sicher dass der Stufendichtungsring an der
richtigen Stelle sitzt. Schließen Sie Adapter B (28) an den Absperrschieber an.
3. Entfernen Sie den Dübel und bauen Sie dann den Schmutzfänger (29 & 31) an der niedrigeren
Stelle des hervorstehenden Schlauchanschlusses ein und die Düse (29 & 30) an der oberen
Stelle des hervorstehenden Schlauchanschlusses. Anschluss B (28) passt über die eingebaute
Siebverbindung (29).
4. Entfernen Sie die Abflussabdeckung bevor Sie den Abwasserschlauch bzw. das Abwasserrohr
anbringen.
3
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(195IO) SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 07/03/2015
GROSSE
SCHLAUCHKLEMME
POOL
29 & 30
POOL
29 & 31
