AUFBAUANLEITUNG (Fortsetzung)

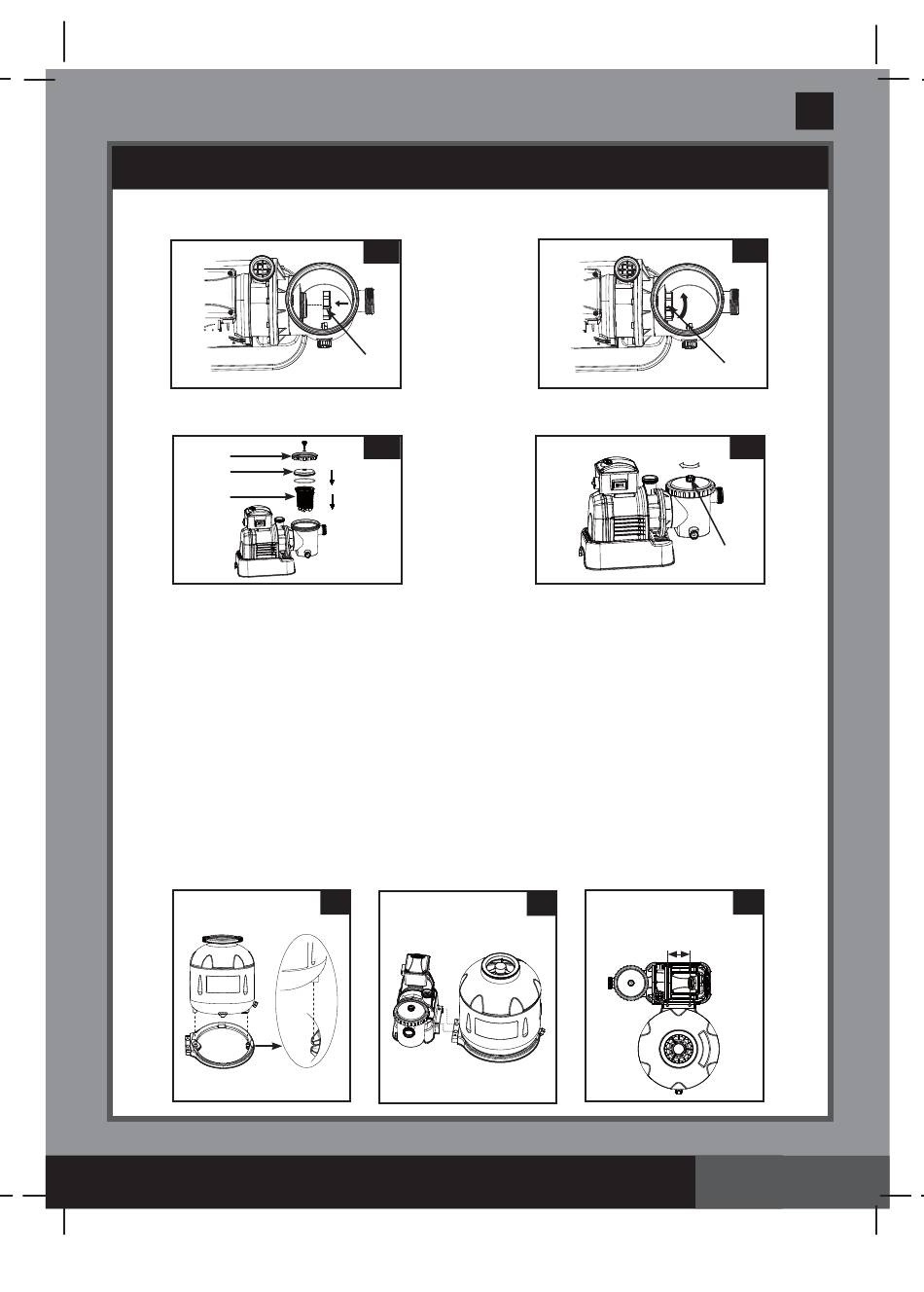

4. Drehen Sie die Filtergehäuse-Schraubmanschette (17) im Uhrzeigersinn auf den Motor-
Wassereinlauf (siehe dazu auch die Zeichnungen 12.1 & 12.2).
5. Geben Sie den Korb (16) und die Blattfang-Abdeckung (14) zurück in das Vorfiltergehäuse
(siehe dazu auch die Zeichnungen 13.1 & 13.2).
14
35
16
Sandbehälter Aufbau:
1. Platzieren Sie die Basis der Tankauflagerung am gewünschten Standort.
2. Platzieren Sie den Tank auf der Tankauflagerung (siehe dazu Zeichnung 14.1).
3. Verbinden Sie die Einbaueinheit des Vorfiltermotors mit dem Behälteraufsatz
(siehe dazu Zeichnung 14.2). BEACHTEN SIE: Versichern Sie sich, dass der
Wassereinlauf des Vorfiltergehäuses in Richtung des Pools zeigt.
WICHTIG: Generell muss die Filterpumpe in permanent aufrechter Position auf dem
Boden oder einer Unterlage sicher befestigt sein. Erkundigen Sie sich bei den
zuständigen Behörden, ob es Vorschriften in Bezug auf Filterpumpen für überirdische
Schwimmbecken gibt. Falls ja, kann die Filterpumpe auf einer Plattform unter
Verwendung der beiden Befestigungsbohrungen im Boden befestigt werden. Siehe
dazu Zeichnung 14.3.
Um ein zufälliges Umfallen zu verhindern, kann die Filterpumpe auf einem Betonsockel
oder einer hölzernen Plattform befestigt werden.
• Die Befestigungslöcher haben einen Durchmesser von 6,4 mm, ihr Abstand beträgt
100 mm (für das modell SF80220) / 115 mm (für das modell SF70220 & SF60220).
• Verwenden Sie zwei Bolzen und Muttern mit einem maximalen Durchmesser von
6,4 mm.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(195IO) SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 07/03/2015
12.1
17
13.1
14.1
14.2
Modell SF80220: 100 mm
Modell SF70220 & SF60220: 115 mm
Deutsch
195A
12.2
17
13.2
19
14.3
