Bau- und Betriebsanleitung
Arcus Sport
6
8
"M"
4

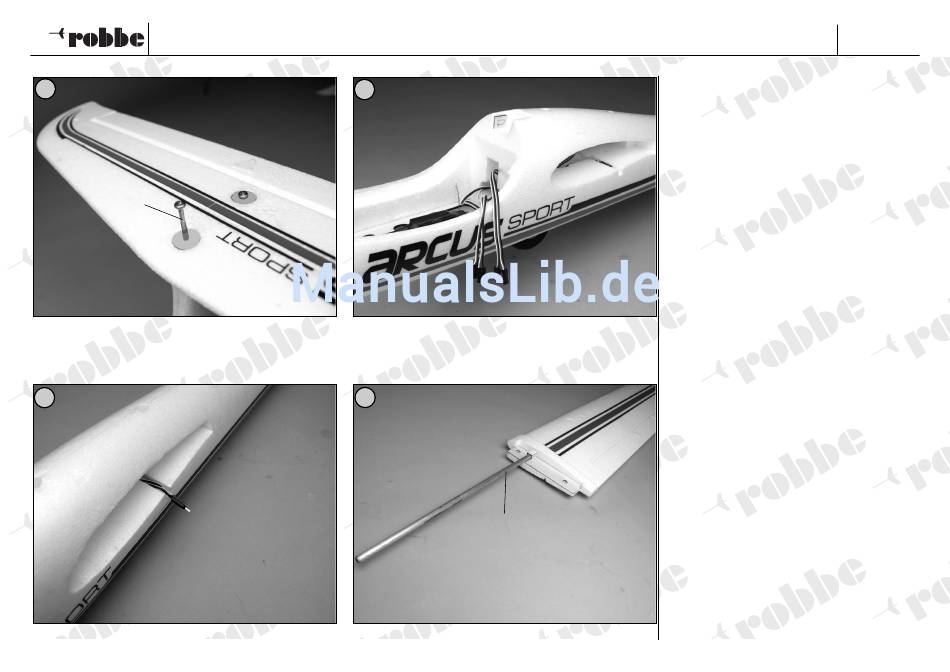

Bild 5
- Das Höhenleitwerk auf das Seitenleitwerk setzen.
Darauf achten, dass sich das Kabel im Schacht des
Seitenleitwerks befindet und nicht eingeklemmt wird.
- Höhenleitwerk mit den Schrauben M 3 x 45 montie-
ren.
Bilder 6 und 7
- Die kurzen Verlängerungs-Doppelkabel für die
Tragflächenservos rumpfseitig einziehen und in den
Kabelkanälen auf der Profil-Unterseite verlegen.
- Rechten und linken Kabelbaum mit unterschiedlichen
Farbtupfern oder Isolierbandstreifen kennzeichnen,
um Verwechslungen zu vermeiden.
Bild 8
- Das Alurohr für die Flächensteckung in der Mitte mit
einer Markierung "M" versehen und in die rechte
Flächenhälfte einschieben.
