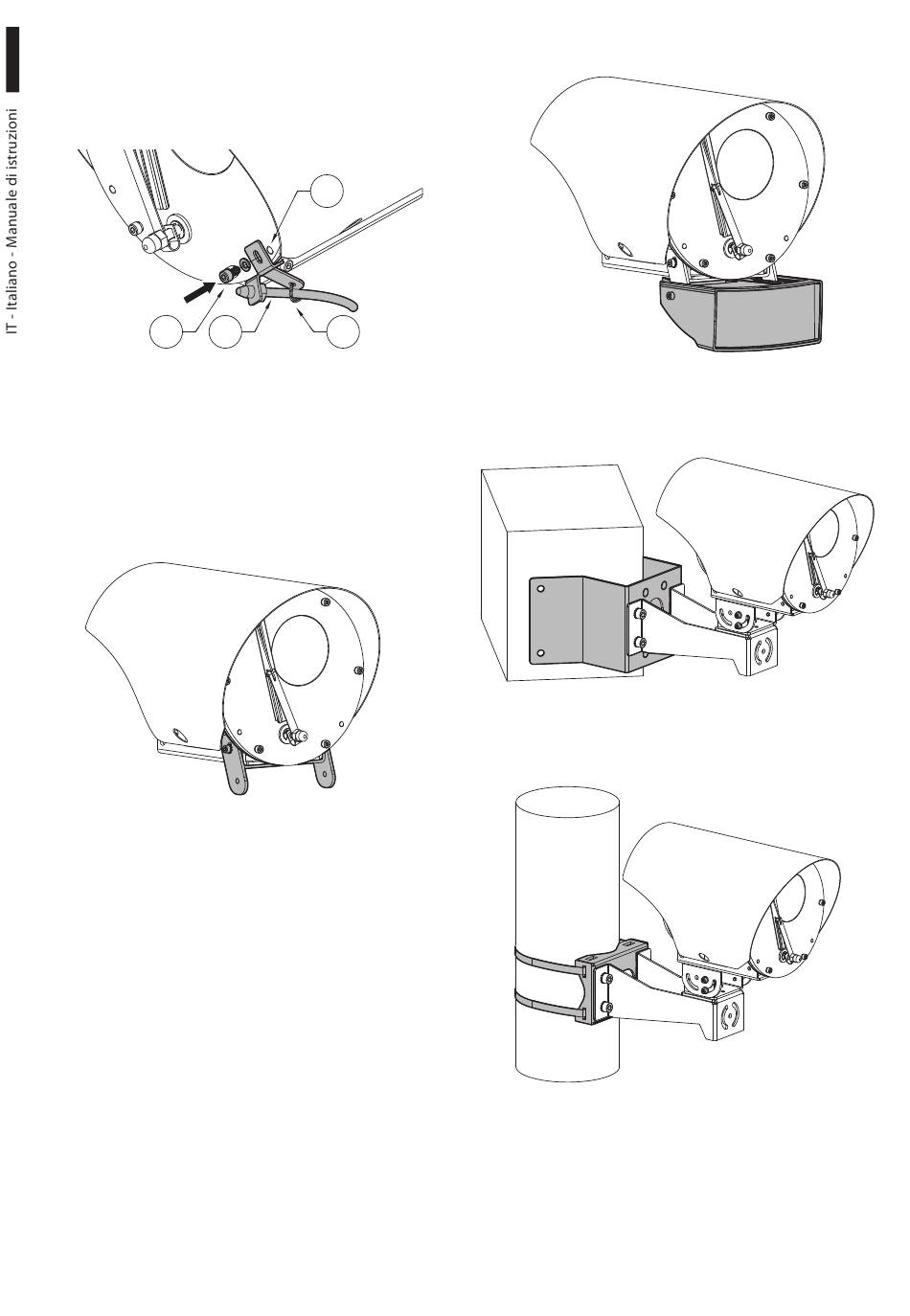

Fissare l'ugello e il supporto assemblati sfruttando
uno dei fori accessori (01) presenti sul frontale della
custodia. Serrare la vite e la rondella (02). Inserire il
tubo di mandata nell'ugello (03). Assicurare il tubo di
mandata al supporto con una fascetta (04).
02
Fig. 34
11.2 Staffa di supporto per

illuminatore a LED

Per installare l'illuminatore a LED VIDEOTEC GEKO
IRH è necessario dotare il dispositivo di una staffa di
supporto.
Fig. 35 NVXIRBKT.
24
01
03 04
11.3 Illuminatore a LED
Fig. 36
GEKO IRH.

11.4 Adattatore angolare

Fig. 37 UEAC.

11.5 Collare da palo

Fig. 38 UEAP.
