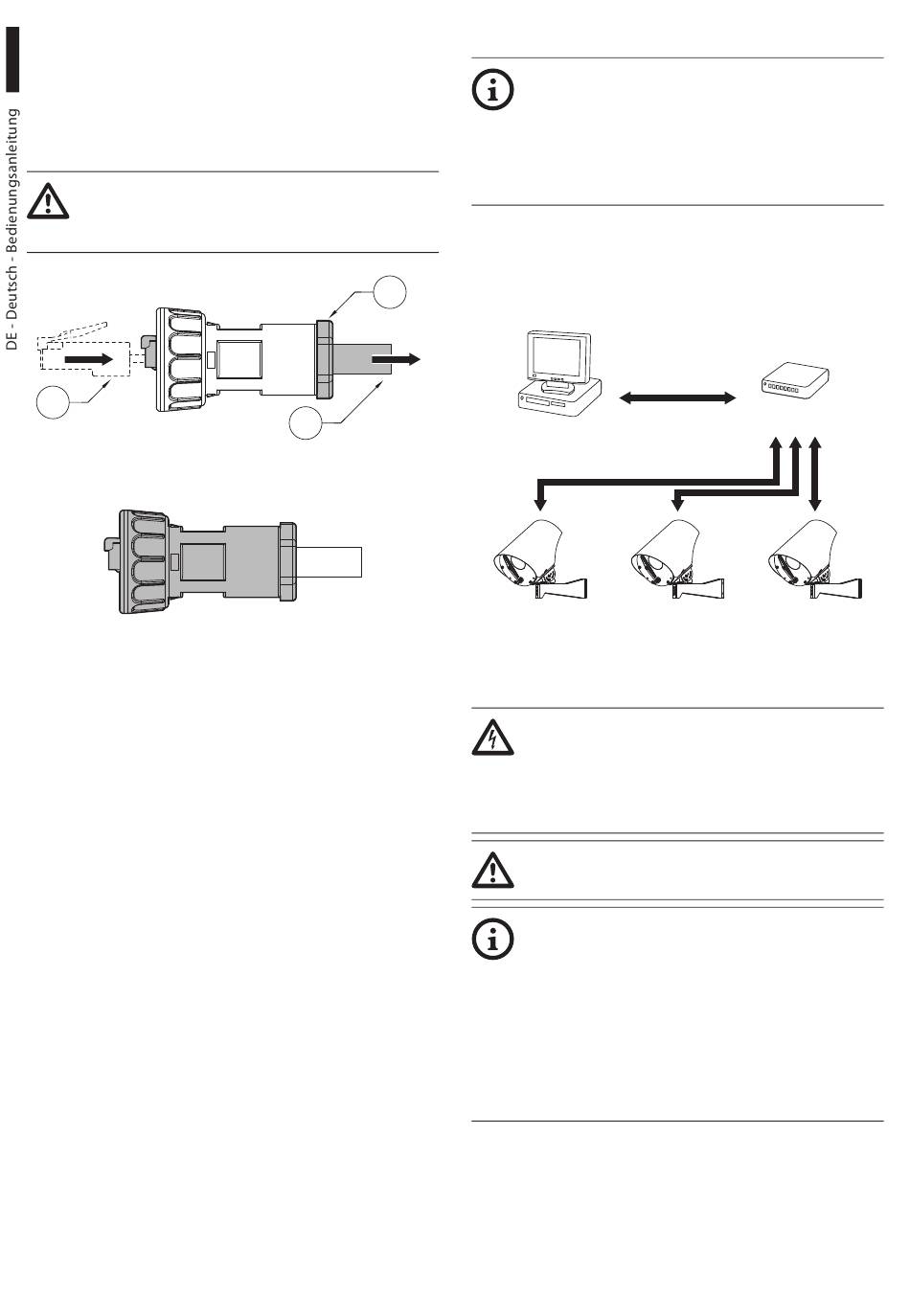

Das Ethernetkabel (05) leicht anziehen bis der
Steckverbinder RJ45 (06) nicht vollständig in die
Aufnahme des Korpus des losen Steckverbinders
gesteckt ist.
Nachdem der Käfig und die Dichtung aufgesteckt
wurden, die Dichtmutter (07) festziehen.
Auf die Befestigung achten.
Anzugsdrehmoment: Von 0.9Nm bis zu
1Nm.
06
Abb. 29
Abb. 30 Vollständige Montage.
Den losen Steckverbinder mit dem Festanschluss
kuppeln und den Ring festziehen.
22
07
05

8.2.4 Anschluss des Ethernet-Kabels

Das Abschirmgeflecht des Ethernetkabels
muss benutzerseitig stets geerdet sein.
Einen geschirmten Steckverbinder RJ45
verwenden. Das Abschirmgeflecht an
den geschirmten Steckverbinder RJ45
anschließen.
Das Produkt kann direkt an einen Ethernet-Switch
angeschlossen werden.
Eine typische Installation zeigt das nachstehende
Beispiel.
Personal
Computer
Abb. 31

9 Einschaltung

Sicherstellen, das die Einheit und die
anderen Bauteile der Anlage korrekt
geschlossen sind, um den Kontakt mit
unter Spannung stehenden Bauteilen zu
verhindern.
Vergewissern Sie sich, dass alle Teile fest
und zuverlässig befestigt sind.
Der automatische Vorheizvorgang (De-Ice)
könnte immer dann aktiviert werden, wenn
das Gerät bei einer Umgebungstemperatur
von unter -10°C in Betrieb genommen
wird. Dieser Vorgang ist notwendig, um die
korrekte Funktionalität der Vorrichtung
auch bei niedrigen Temperaturen zu
gewährleisten. Dauer des Vorheizvorgangs:
60 Minuten.
Für das Einschalten der Einheit die elektrische
Versorgung anzulegen.
Die elektrische Versorgung abtrennen, um die Einheit
abzuschalten.
Switch
