6. BETRIEBS-/INSTALLATIONSHANDBUCH
6.1 Montage des Fundaments
Das Fundament muss in ein 50x70 Zentimeter großes Loch gesetzt werden,
das 80 Zentimeter tief ist. Der Boden muss stabil und geebnet sein.
Platzieren Sie das Fundament waagerecht und prüfen Sie dies mit einer
Wasserwaage.
Verwenden Sie 1 Sack (30 kg) SCHNELL-ZEMENT für den unteren Teil des
Fundaments.
Kleine Abweichungen von der Waagerechte können noch während das
Loch geschlossen wird, (mit Boden, der erst entfernt wurde) korrigiert
werden. Platzieren Sie die Ladestation ohne die beiden gebogenen
Stahlabdeckungen auf dem Fundament und sichern Sie diese mit den
mitgelieferten Schrauben und Muttern (Muttern nach oben).
Berücksichtigen Sie die Anschlussseite der Ladesäule wegen zB Hecke,
Mauer usw. Auf der Rückseite muss ein Abstand von mindestens 50 cm
vorhanden sein.
Die gebogenen Stahlabdeckungen können entfernt werden, indem acht
Muttern auf der Innenseite der Ladestation (oben & unten zur Seite) entfernt
werden. Nach dem platzieren der Ladestation auf das Fundament können
die beiden gebogenen Stahlabdeckungen wieder zurück montiert werden.

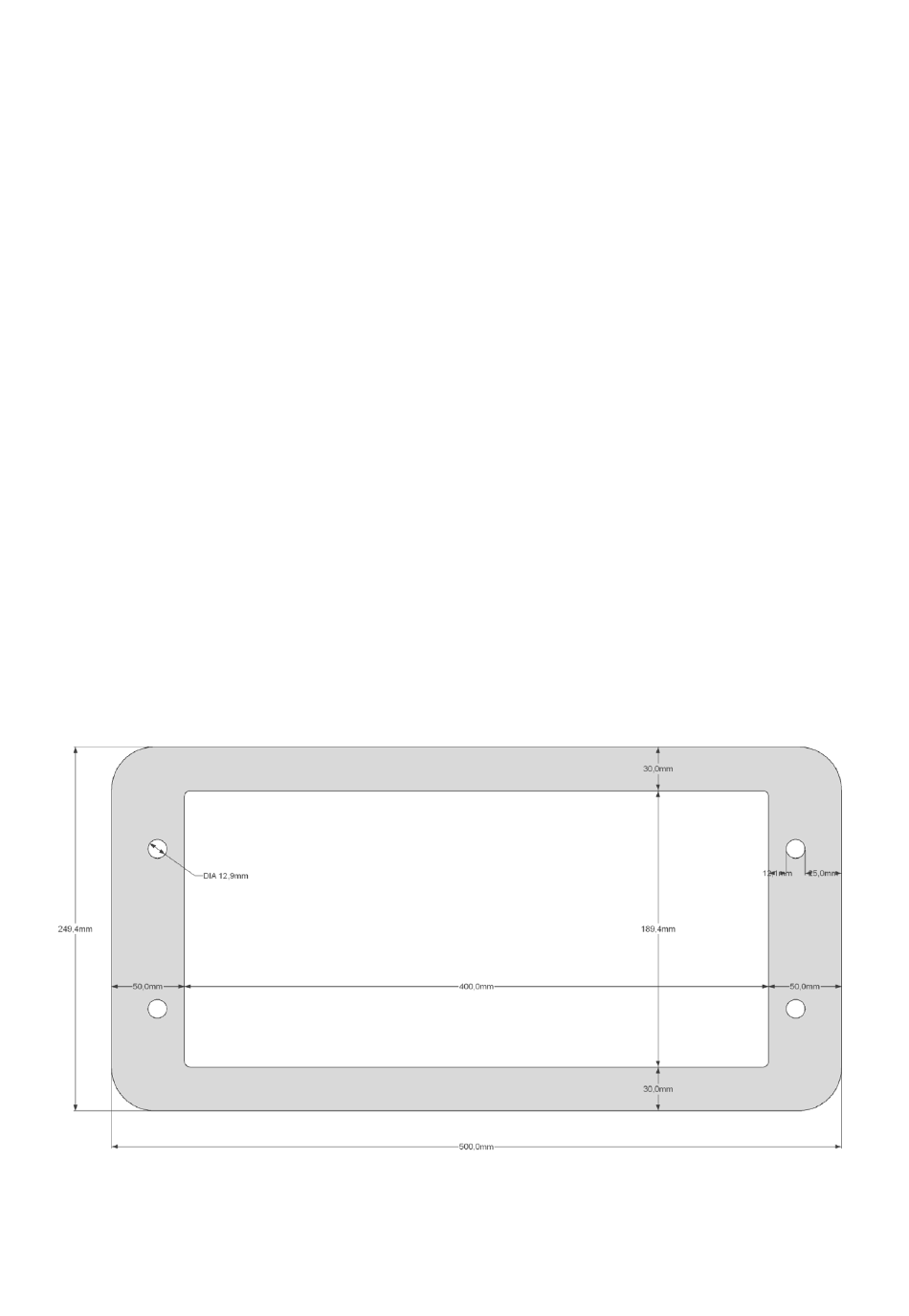

Abb 1.1
7
