Inhaltszusammenfassung für Ecotap DC 180

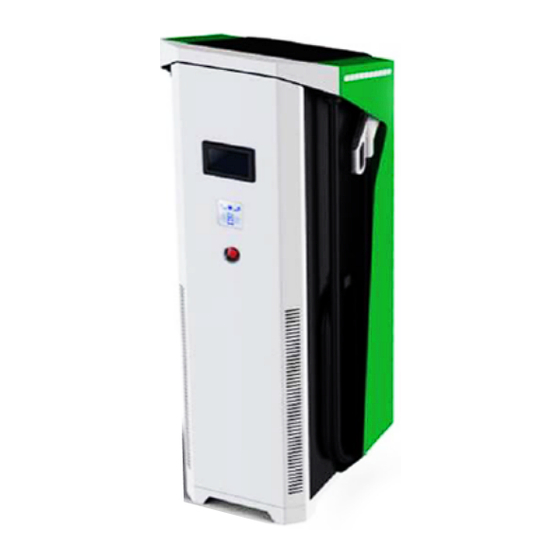

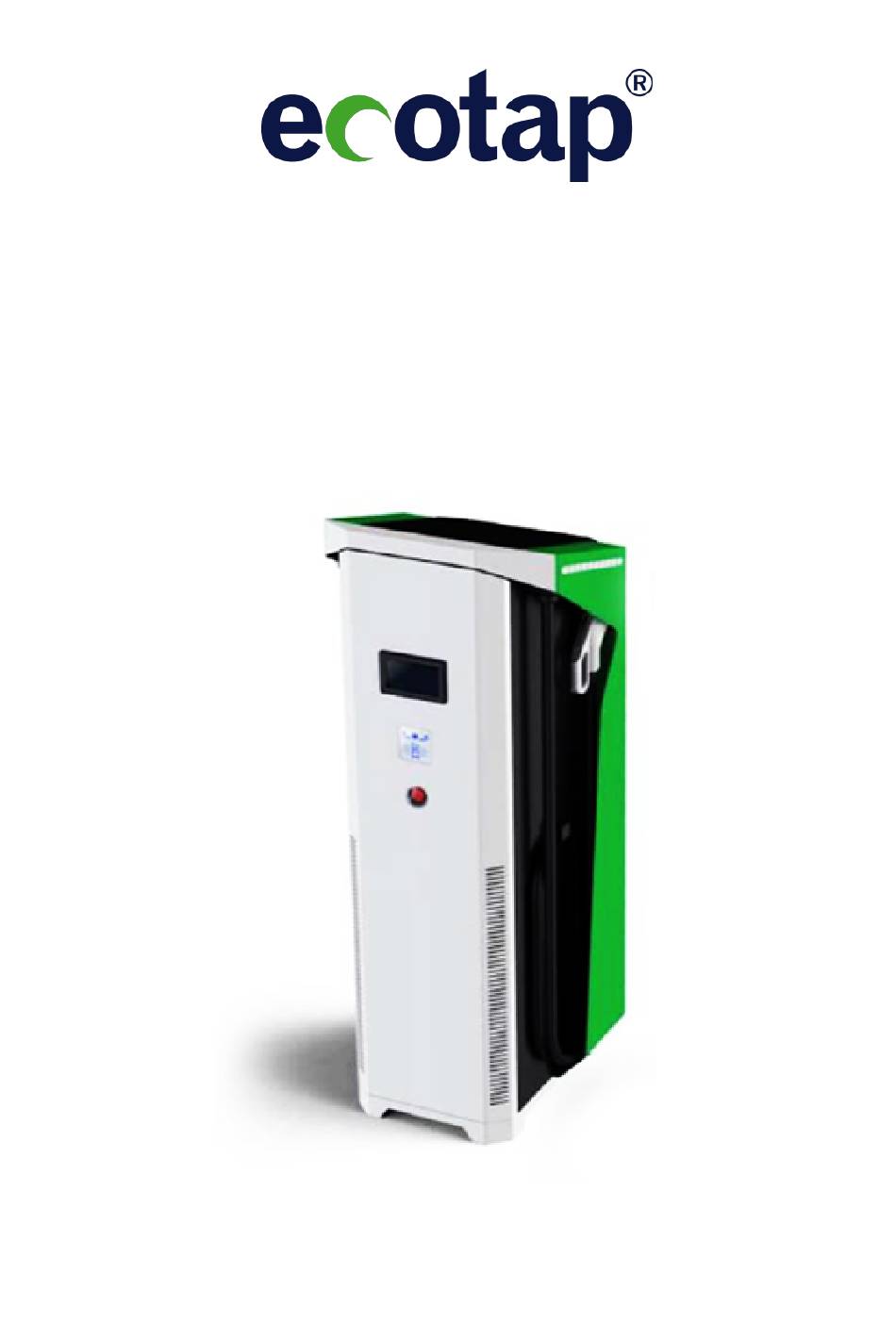

- Seite 1 HANDBUCH DC Ladestation © 2019 Ecotap® B.V Versie 1.01 Modell DC 180...
-
Seite 2: Inhaltsverzeichnis
versie 1.01 Inhalt 1 Einleitung ..................3 2 Allgemeines ..................4 Garantie ....................4 Symbole in diesem Handbuch und an der Ladestation ......4 3 Gerätebeschreibung ................. 5 Anwendung ................... 5 Zubehör ....................5 Sicherheitseinrichtungen ............... 5 4 Sicherheit ..................6 Sicherheitsvorschriften ................ -
Seite 3: Einleitung
1.01 Einleitung ® Vielen Dank, dass Sie sich für ein DC-Ladegerät von Ecotap entschieden haben. Dieses Handbuch beschreibt das DC-Ladegerät, Modell DC 180kW. Dieses Handbuch enthält wichtige Informationen für eine gute und sichere Installation und Verwendung des DC-Ladegeräts. Die Ladestation ist zum Laden von Fahrzeugen ausgelegt, die mit einem Mode 4 Ladesystem mit einem Stecksystem, gemäß... -
Seite 4: Allgemeines
Garantie Hier gelten die Allgemeinen Lieferbedingungen von Ecotap® B.V. Ecotap® B.V. kann nicht für Verletzungen oder Schäden haftbar gemacht werden, wenn die Ladestation verändert, beschädigt, umgebaut oder mit anderen Komponenten erweitert oder nicht gemäß den Anweisungen und Bedingungen verwendet wird. -
Seite 5: Gerätebeschreibung
versie 1.01 Gerätebeschreibung Anwendung Die Ladestation ist speziell für den intensiven Gebrauch konzipiert. Nicht geeignete Orte für die Aufstellung der Ladestation sind: Kleine geschlossene Räume < 8m Böden, die bei Hochwasser überfluten können Be- und Entlade-Kaianlagen Hänge mit mehr als 4% Neigung Zubehör Das folgende Zubehör ist nicht im Lieferumfang enthalten: Werkzeuge für die Montage... -
Seite 6: Sicherheit
versie 1.01 Sicherheit Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie die Ladestation installieren und benutzen. Sicherheitsvorschriften Sichern Sie vor der Installation der Ladestation den Standort für umstehende Personen. Lassen Sie NIEMALS Kinder an diesem Arbeitsplatz zu. Achten Sie darauf, dass sich NIEMAND, der nichts mit der Arbeit zu tun hat, am Arbeitsplatz befindet. -
Seite 7: Obligatorische Kontrollen Vor Inbetriebnahme
versie 1.01 Obligatorische Kontrollen vor Inbetriebnahme Die nachstehend aufgeführten Kontrollen sind vor Inbetriebnahme der Ladestation zwingend erforderlich. Verwenden Sie die Ladestation NIEMALS, wenn eine oder mehrere Kontrollen ergeben, dass die Stromversorgung oder Stabilität der Ladestation nicht ausreichend ist. Überprüfen Sie den Isolationswiderstand zwischen den Phasen entsprechend DIN VDE 0100-600. -
Seite 8: Betriebs- / Installationsanleitung
versie 1.01 Betriebs- / Installationsanleitung Öffnen der Tür Um die Tür zu öffnen, gehen Sie wie folgt vor: Stecken Sie den mitgelieferten Schlüssel in das Schloss und drehen Sie ihn, bis der Hebel entriegelt ist. Drehen Sie den Griff so, dass die Tür entriegelt ist. Um die Tür zu schließen, führen Sie bitte diese Schritte sinngemäß... - Seite 9 versie 1.01 Bild 1 DC Lader Bild 2 Fundament...
-
Seite 10: Kabel Einführen Und Sichern (Mit Zugentlastung)
versie 1.01 Kabel einführen und sichern (mit Zugentlastung) Stromversorgungskabel für DC und AC Ladegeräte (separates Versorgungskabel) durch ein Rohr im größeren Fach des Fundaments nach oben führen (in Abb. 1 und 2 links im Fundament). Montieren und sichern Sie das Kabel in der Kabelklemme. Schließen Sie die Adern des Kabels an die vorhandenen Klemmen an (max. -
Seite 11: Wartung
Überprüfen Sie die Anschlüsse der Hauptstromverkabelung und achten Sie auf einen festen Sitz von mindestens 6 Nm. Beschädigungen der Ladestation sind durch korrosionsbeständige Lackierung in der richtigen Farbe (Ecotap® Grün RAL 6018 und Weiß RAL 9016) zu überstreichen. Bei Bedarf sollten Zylinderschlösser mit Graphitpulver oder geeignetem Öl geschmiert werden. -
Seite 12: Betrieb Und Bedienung Der Ladestation
Diese notwendige Registrierung kann während der Arbeitszeit telefonisch geregelt werden , bitte verwenden sie die angegebene Telefonnummer in der Ladesäule Nach Abschluss der Registrierung kann die Ladestation mit einem Ecotap Ladekarte oder anderen geeigneten Karten, Mobiltelefonen oder Schlüsselanhängern verwendet werden. -
Seite 13: Technische Spezifikationen
Ausführung mit 1 x CHAdeMO und 1 x CCS Rostschutzbehandlung unter anderem mittels KTL Behandlung und Pulverbeschichtung Ecotap® B.V. behält sich das Recht vor, die oben genannten technischen Daten ohne vorherige Ankündigung aufgrund ständiger, innovativer Entwicklungen des Ladesystems zu ändern. Die technischen Daten können zudem von Land zu Land... -
Seite 14: Eu-Konformitätserklärung
1.01 EU-Konformitätserklärung Hiermit erklärt Ecotap® B.V., Kruisbroeksestraat 23, 5281RV Boxtel, Niederlande, dass die folgende Ladestation den Anforderungen der nachfolgend benannten Richtlinien und Normen entspricht. Typ: Ecotap® DC 180 Baujahr: 2019 Angewandte EU-Richtlinien: Niederspannungsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU Angewandte Normen als Referenz: •...
