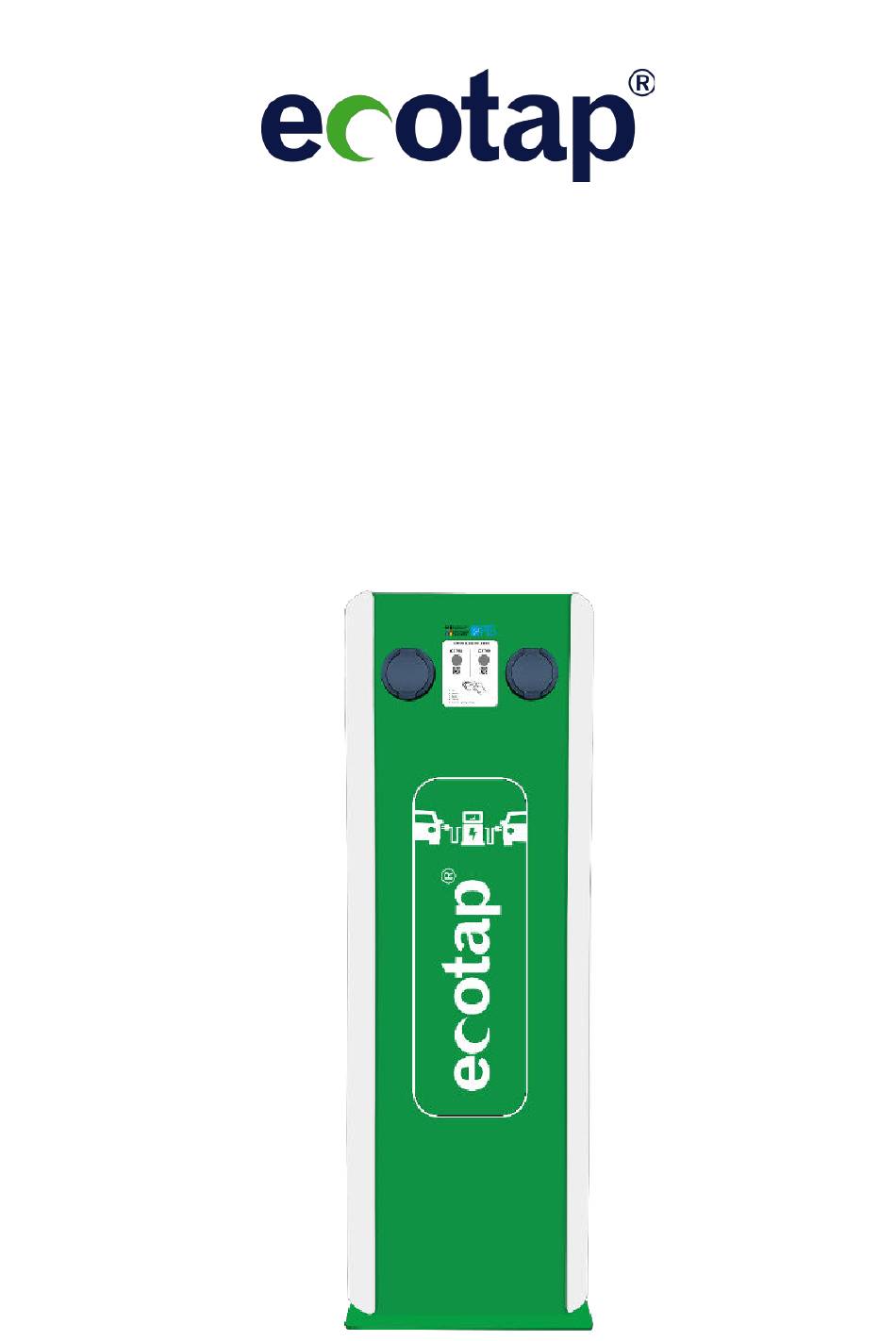

- Seite 1 Ladestation für Elektrofahrzeuge Handbuch Modell: Ladesäule DUO WIDE Plus -Netzwerk- © 2021 Ecotap® B.V Fassung 1.19/ 2021 für das Aufladen von Elektrofahrzeugen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung ..................... 3 2 Allgemein ....................... 4 Garantie ....................4 Symbole in diesem Handbuch und auf der Ladestation ......4 3 Gerätebeschreibung ..................5 Anwendung ................... 5 Zubehör ....................5 Sicherheitsbestimmungen ..............5 4 Sicherheit ....................... 6 Sicherheitsrichtlinien ................6 5 Obligatorische Prüfungen vor der Inbetriebnahme ........ -
Seite 3: Einführung
Herzlichen Dank, dass Sie sich für eine Ladestation von Ecotap ® entschieden haben. In diesem Handbuch wird die Ladesäule DUO WIDE Plus Netzwerk beschrieben. Dieses Handbuch beinhaltet wichtige Informationen über die fachgerechte Installation und den sicheren Betrieb der Ladestation. Die Ladestation wurde für das Aufladen von Fahrzeuge entwickelt, die mit einem Mode- 3-Ladesystem in gemäß... -
Seite 4: Allgemein
2 Allgemein 2.1 Garantie ® Hier gelten die Allgemeinen Lieferbedingungen von Ecotap B.V. ® Ecotap B.V. kann nicht für Personen- oder Sachschäden haftbar gemacht werden, die durch eine modifizierte, beschädigte oder umgerüstete Ladestation verursacht wurden oder durch eine, die mit anderen Bauteilen ausgerüstet wurde oder nicht entsprechend der angegebenen Anweisungen und Bestimmung verwendet wurde. -
Seite 5: Gerätebeschreibung
3 Gerätebeschreibung 3.1 Anwendung Die Ladestation wurde speziell für öffentliche Bereiche entwickelt. Die Ladestation kann sowohl auf versiegelten Oberflächen als auch auf offenem Boden/Sand sowie auf asphaltiertem Boden montiert werden. Nicht geeignete Orte zur Montage einer Ladestation: Gebiete, die bei Flut/Hochwasser überschwemmt werden können Lade-/Entlade Kais Bereiche mit einem Gefälle von mehr als 4 %... -
Seite 6: Sicherheit
4 Sicherheit Lesen Sie vor der Installation und dem Betrieb der Ladestation die folgenden Sicherheitsrichtlinien. 4.1 Sicherheitsrichtlinien Stellen Sie vor der Platzierung der Ladestation sicher, dass der Ort für Passanten sicher ist. NIEMALS Kinder in den Arbeitsbereich lassen. Stellen Sie sicher, dass NIEMAND den Arbeitsbereich betritt, der nichts mit der zu erledigenden Arbeit zu tun hat. -
Seite 7: Obligatorische Prüfungen Vor Der Inbetriebnahme
5 Obligatorische Prüfungen vor der Inbetriebnahme Vor der Inbetriebnahme der Ladestation müssen die folgenden Prüfungen durchgeführt werden. NIEMALS die Ladestation verwenden, wenn eine oder mehr Prüfungen anzeigen, dass die Stromversorgung oder Stabilität der Ladestation nicht den Anforderungen entspricht. Prüfen Sie den Isolationswiderstand zwischen den Phasen nach der Norm DIN VDE 0100-600. -
Seite 8: Betriebs-/Installationshandbuch
6 Betriebs-/Installationshandbuch 6.1 Montage des Fundaments Das Fundament muss in ein 50x70 Zentimeter großes Loch gesetzt werden, das 80 Zentimeter tief ist(Zeichnung Abb. 1.1) Der Boden muss stabil und geebnet sein. Platzieren Sie das Fundament waagerecht und prüfen Sie dies mit einer Wasserwaage. Verwenden Sie 1 Sack (30 kg) SCHNELL-ZEMENT für den unteren Teil des Fundaments. -
Seite 9: Übersicht Über Die Ladestation
6.2 Übersicht über die Ladestation Abb.1.2... - Seite 10 Abb. 1.3...
- Seite 11 Abb. 1.4...
-
Seite 12: Montage Des Mantelrohrs
Haupterdungsschiene (Potentialausgleichschiene), positioniert wie in Zeichnung Abb.1.2. Montieren Sie die Erdung vollständig nach den gültigen Vorschriften. 6.7 Öffnen und Schließen der Ladestation Serienmäβig werden von Ecotap ® 2 Euro-Profilzylinder eingebaut. Einer dieser Zylinder, dessen Schlüssel nicht beiliegt, ist ausschließlich für die ®... -
Seite 13: Wartung
Prüfen Sie, dass die Anschlüsse des Hauptstromkabels sicher mit mindestens 4 bis 5 Nm festgemacht sind. Behandeln Sie sämtliche Schäden an der Ladestation mit einem ® Korrosionsschutzanstrich in der richtigen Farbe (Ecotap grün RAL 6018 & weiß RAL 9016). Wo erforderlich, halten Sie Zylinderschlösser betriebsbereit, indem Sie Graphitpulver oder ein geeignetes Schmiermittel verwenden. -
Seite 14: Erläuterung Zu Störungen
Entfernung zu überwachen oder um die Ladestation einfacher zu warten. Wenn Sie bei der Anschaffung eine zusätzliche Dienstleistung bei einem (Backend) Partner oder bei Ecotap B.V. (für die Ecotap Dienstleistungen) bestellt haben, dann ist die Ladestation werkseitig bereits für die Verbindung mit dem gewählten Backend konfiguriert. - Seite 15 Ladestation betrieben werden soll. Sobald der Registrierung abgeschlossen ist, kann die Ladestation mit jeder Ladekarte für den Electric Transport (Elektrofahrzeug-Ladekarte) oder anderen geeigneten Karten verwendet werden. Zusätzlich kann die Ladestation mittels Handy/App betrieben werden. Hinweis! Die Ladekarte muss im Open Charge Point Protocol (OCPP, Freier Ladepunkt Kommunikationsstandard) registriert sein.
-
Seite 16: Technische Spezifikationen
Backendkommunikation Ecotap (optional) oder anderes Betriebssystem (auf Anfrage) Rostschutzbehandlung unter anderem über KTL-Behandlung und Pulverbeschichtung Ecotap® B.V. behält sich das Recht vor, ohne Vorankündigung, technische Änderungen aufgrund von fortwährender, innovativer Entwicklung der Maschine durchzuführen. Die technischen Details können sich von Land zu Land unterscheiden. -
Seite 17: Kontaktdaten Des Lieferanten
12 Kontaktdaten des Lieferanten Ecotap® B.V. Kruisbroeksestraat 23 5281 RV Boxtel, The Netherlands Tel: +31 (0)411 210 210 E-Mail: info@ecotap.nl... -
Seite 18: Eu Konformitätserklärung
B.V. Kruisbroeksestraat 23, 5281 RV, Boxtel, Niederlande, erklärt hiermit, dass die nachfolgend genannte Ladestation mit den Vorschriften der unten angegebenen Richtlinien und Normen übereinstimmt. ® Type: Ecotap Ladesäule DUO WIDE Plus Baujahr : 2021 Angewandte EU-Richtlinien: Niederspannungsrichtlinie 2014/35 / EU EMC Richtlinie 2014/30/EU...
