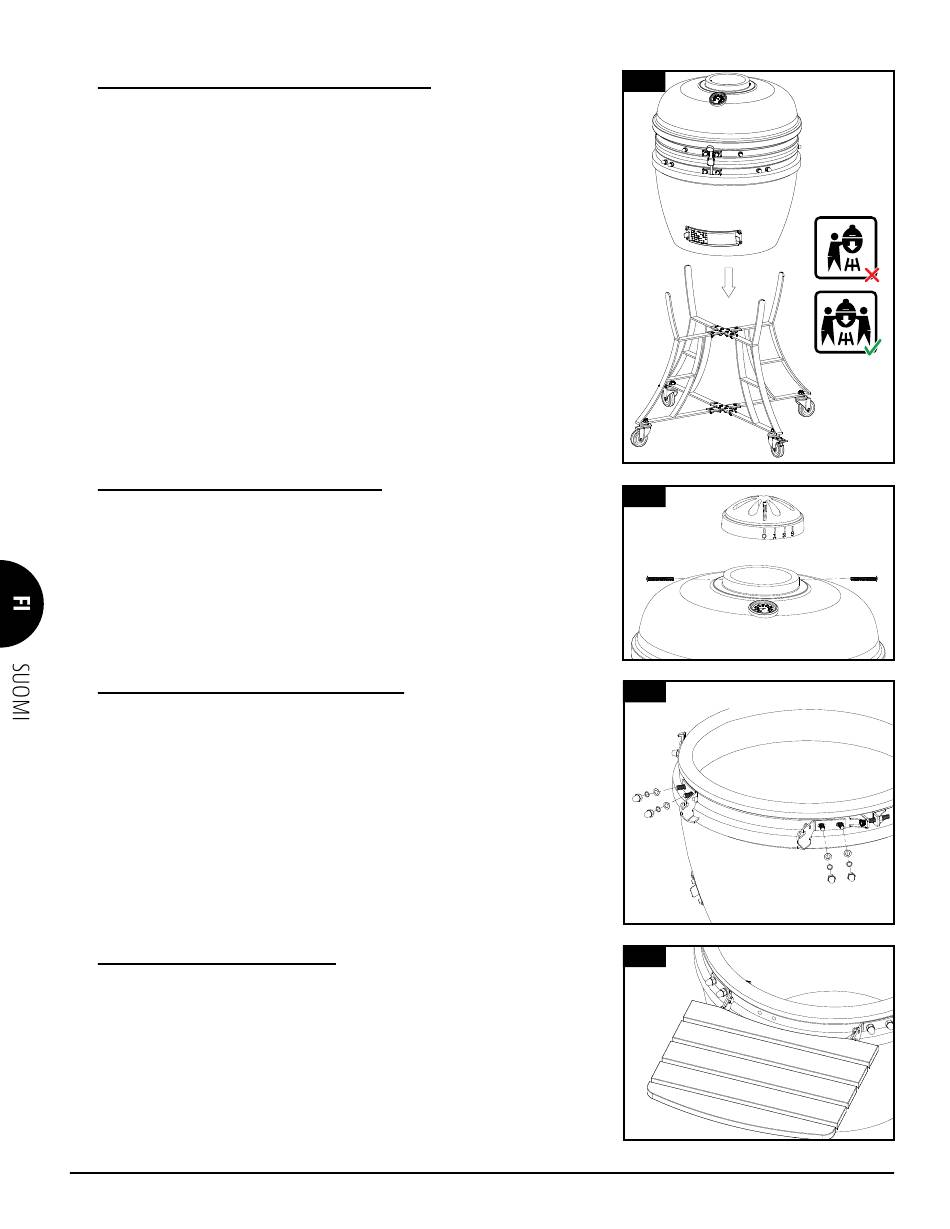

3. KERAAMISEN RUNGON NOSTAMINEN KORIIN

Tarvittavat osat:
Keraaminen runko (#4)
1 x
Asennus:
• Poista ensiksi kaikki osat, jotka ovat keraamisen rungon sisällä, jotta
nostaminen helpottuu. Tarkista, että kori on kiinni paikoillaan ja että kaikki
pultit ovat kireällä ennen keraamisen rungon sijoittamista koriin. Paina
rullien vivut alas kääntöpyörien lukitsemiseksi; näin varmistetaan, ettei
keraaminen hiiligrilli pääse liikkumaan.
HUOMIO: Keraamisen rungon nostamiseen koriin tarvitaan vähintään
kaksi ihmistä. Tämän vaatimuksen laiminlyönti voi johtaa vakaviin
vammoihin tai tuotteen vaurioitumiseen.
• Sijoita keraaminen runko koriin asettamalla yksi käsi keraamisen rungon
alaosassa olevaan tuuletusaukkoon toinen grillin alle. Aseta keraaminen
hiiligrilli koriin niin, että alaosassa oleva tuuletusaukko osoittaa korin
etuosaan; näin tuuletusaukko voidaan avata ja sulkea keskeytyksettä.
4. YLÄTUULETUSLÄPÄN KIINNITTÄMINEN
Tarvittavat osat:
1 x Ylätuuletusaukko (#3)
Asennus:
• Kohdista ylätuuletusaukon reunassa oleva lovi keraamisen rungon
etuosassa olevan lämpömittarin kanssa, ja aseta yläaukon yli. Kiinnitä
esikiinnitetyillä ruuveilla, aluslevyillä ja muttereilla.

5. SIVUHYLLYN PIDIKKEIDEN ASENTAMINEN

Tarvittavat osat:
2 x Sivuhyllyn vasen pidike (#6)
Sivuhyllyn oikea pidike (#7)
2 x
Asennus:
• Kiinnitä sivuhyllyn vasemmat pidikkeet keraamiseen runkoon käyttämällä
esikiinnitettyjä ruuveja ja niiden aluslevyjä, lukkolevyjä ja ohjaimessa olevia
muttereita.
• Toista sama asennusvaihe sivuhyllyn pidikkeille oikealla puolella. Kiristä
kaikki ruuvit tiukalle, kun kaikki pidikkeet on asennettu.
6. SIVUHYLLYJEN KIINNITTÄMINEN
Tarvittavat osat:
Sivuhylly (#8)
2 x
Asennus:
• Aseta kunkin sivuhyllyn saranat kunkin sivuhyllyn pidikkeisiin keraamisen
rungon kummallakin puolella.
