Inhaltszusammenfassung für Peavey RBN 112
- Seite 1 ™ Aktivlautsprechersystem Bedienun gsanleitun www.peavey.com...
- Seite 2 Warning: Changes or modifications to the equipment not approved by Peavey Electronics Corp. can void the user’s authority to use the equipment. Note – This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.

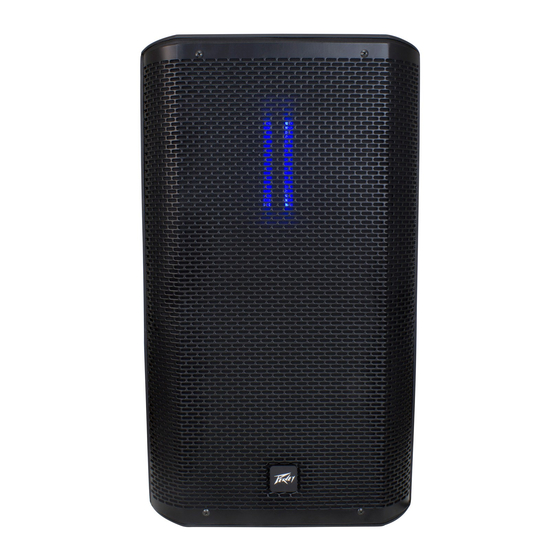

- Seite 3 Deutsche Einleitung Vielen Dank für den Kauf unseres Aktivlautsprechersystems Peavey® RBN™112. Das RBN™112 bietet zwei separate Verstärkerschaltungen, die für 1000 W Spitzenleistung beim Tieftöner, für 500 W Spitzenleistung des Bändchenhochtöners sorgen – jeweils mit DDT™-Komprimierung. Mit dem Scorpion® -Doppelschwingspulentieftöner (30 cm) und überragendem RD™2.6 -Bändchenhochtöner RBN™112 liefert das System zwei unabhängige...
- Seite 4 äuß erst geringes Gewicht als auch durch geringe Kosten auszeichnet. Anwendungsbereiche Das Peavey® RBN™-112-System das sich auf vielfältige Weise einsetzten – zum Beispiel zur allgemeinen Klangverstärkung, für öffentliche Durchsagen, zur akustischen Auffüllung von Seitenbereichen, für Karaoke oder zur einfachen Musikwiedergabe.
- Seite 5 RÜ CKWAND, UNTEN NETZSCHALTER (1) Dieser Kippschalter schaltet die Stromversorgung des RBN™-112 ein und aus. Im eingeschalteten Zustand ist der obere Teil des Schalters eingedrückt, schließ t nahezu bündig mit der Rückwand ab. SICHERUNG (2) Das per Netzstrom betriebene Gerät wird über eine Sicherung (5 × 20 mm, 250 V, träge) vor Ü...
- Seite 6 KALTGERÄ TESTECKER-STROMANSCHLUSS (3) Dieser Anschluss dient der Stromversorgung des Gerätes über ein Netzkabel mit Kaltgerätestecker. Achten Sie unbedingt darauf, dass das RBN™112 mit der richtigen Netzspannung versorgt wird. Mit dem Spannungswahlschalter (4) an der Rückwand des Gerätes können Sie Ihr RBN™112 auf die passende Spannung einstellen. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut –...
- Seite 7 einer Eingangsspannung von 120 V Wechselspannung nutzen Sie eine auf 10 A ausgelegte Patronensicherung (5 × 20 mm, 250 V, träge) gemäß internationaler Sicherungsklassifizierung T10AH. Bei einer Eingangsspannung von 220 – 240 V Wechselspannung nutzen Sie eine auf 5 A ausgelegte Patronensicherung (5 ×...
- Seite 8 RÜ CKWAND, OBEN RÜ CKWAND, OBEN EINGÄ NGE (5) Sie können zwei Eingangskanäle nutzen. Der Line-Eingang mittlerer Impedanz ist symmetrisch ausgeführt. Bei der Buchse handelt es sich um eine Kombination aus weiblichem XLR- Anschluss und 6,3 mm-Klinkenbuchse. Die Empfindlichkeit dieses Eingangs liegt bei 0,42 V bei voller Ausgabeleistung, wenn sich der MIC/LINE-Schalter (7) in der LINE-Position befindet.
- Seite 9 1 und Kanal 2 am Direct-Thru-Ausgang (9) um. SUB WOOFER PROCESSED-Ausgangsbuchse (11) Liefert ein gefiltertes Signal zum Einsatz mit Aktivsubwoofern (außer RBN™215/118). Zum richtigen Einrichten und Anschließ en des Subwoofers führen Sie die Schritte des Einrichtungsassistenten im RBN™112-Menü per LC-Display aus. Die Bedienung erfolgt über den Auswahlknopf.
- Seite 10 Diese Stelle darf auch nicht als Flying Point genutzt werden. Es befinden sich keine M6-Einsätze an diesen Stellen. Die RBN™112-Montageeinsätze werden in Vierergruppen mit der Peavey® VM70-Halterung (03011050) sowie mit der Peavey Impulse® 12-Zoll-Array Bracket (00386920 schwarz, weiß) genutzt. RBN™112...
- Seite 11 Zum Einsatz mit angepassten Halterungen müssen metrische Bolzen der Festigkeitsklasse ab 8,8 eingesetzt werden. Wenn Fragen zur richtigen Hardware oder Vorgehensweise zum sicheren Flying oder Rigging des Peavey RBN™112 bestehen, wenden Sie sich an einen zertifizierten Statiker oder an ein örtliches Rigging-Unternehmen, das mit geschultem, zertifiziertem Personal arbeitet.
-
Seite 12: Bedienungshinweise
BEDIENUNGSHINWEISE RBN™112 mit der Stromversorgung verbinden Das RBN™112 wird mit einem 1,8 m langen Netzkabel mit Kaltgerätestecker geliefert. Wenn Sie den Aktivlautsprecher über ein Verlängerungskabel oder eine Mehrfachsteckdose mit Strom versorgen möchten, wählen Sie Kabel und Steckdosen in guter Qualität. Achten Sie darauf, dass Verlängerungskabel und Steckdosen den Strombedarf des RBN™112 problemlos bewältigen können. - Seite 13 einem Ständer verwenden: Ein kräftiger Windstoß kann den Lautsprecher umblasen. Falls die Wetterbedingungen auffrischenden Wind oder Böen vermuten lassen, ist es vermutlich sinnvoll, die Ständerbeine mit Gewichten zu beschweren oder zu fixieren, damit das RBN™112-Lautsprechersystem nicht durch Windlast kippt. RBN™112 mit RBN™215 Sub oder RBN™118 Sub verwenden In Verbindung mit der mit dem Sub gelieferten Gewindestange (36 mm/1 3/8 Zoll Durchmesser) lässt sich das RBN™112 mit dem RBN™215 Sub oder RBN™118 Sub verwenden.
- Seite 14 Verstärkung regeln Das RBN™112 ist mit Verstärkungsreglern (6) am Eingang ausgestattet, um den Einsatz in unterschiedlichen Szenarien zu ermöglichen. Wenn der Verstärkungsregler bis zum Anschlag im Uhrzeigersinn aufgedreht und der MIC/LINE-Schalter (7) auf die Line-Position wird, erzielen Sie die maximale Verstärkung bei einer Eingangsempfindlichkeit von 0,42 V RMS. Wenn Sie RBN™112 über Mischpult...
- Seite 15 RBN™112 – DSP und Menü bedienung Das RBN™112 wird über ein LC-Display mit 2 Zeilen zu je 16 Zeichen und einem Drehknopf, der auch eingedrückt werden kann, bedient. Die vom Anwender bedienbaren DSP-Einstellungen setzen sich aus einem grafischen 9-Band-Equalizer (GEQ), Auswahl der Ausgangspolarität, der Bassverstärkung und der Signalverzögerung zusammen.
- Seite 16 Security Lock (Sicherheitssperre) Hauptbildschirme: Eingangspegelanzeige: Zeigt den aktuellen Eingangssignalpegel. Zeigt deutlich, ob DDT aktiv ist – in diesem Fall wird „DDT“ rechts im Display angezeigt. Konfigurieren? Auswahl – DrückenDies ist eine Ü bersichtsanzeige, die nicht direkt bearbeitet werden kann. Das Konfigurationsmenü unterstützt den Anwender beim richtigen Einrichten und Verbinden des Systems.
- Seite 17 Wenn PVXp oder „anderer“ Sub ausgewählt wird, funktionieren die Programm-EQ- (Presets), GEQ- und Verzögerung-Bildschirme wie gewohnt. Der Processed-Ausgang gibt ein Subwoofer-Signal aus. Der Hochpassfilterfrequenz des RBN™112-Tieftöners wird zur Anpassung an die ausgewählte Ü bergangsfrequenz des Processed-Subwooferausgangs angehoben. RBN 112-Ort: (Konfiguration-Untermenü) Dies beeinflusst Kompensation Grenzflächen etc.
- Seite 18 Die Programm-EQ-Auswahl wirkt sich auf den grafischen Equalizer und die Bassverstärkung aus. „Custom“(„Angepasst“) wird angezeigt, wenn der GEQ vom Anwender angepasst wurde. Das zuletzt genutzte (auch angepasste) Preset wird beim nächsten Einschalten des RBN™112 automatisch geladen. Hinweis: Wenn der Processed-Hochpassausgang des RBN-Sub als Eingangsquelle verwendet wird, zeigt das Display: „EQ Bypassed“...
-
Seite 19: Problemlösung
Schutzschaltung ausgelöst. In diesem Fall schalten Sie das RBN™112 ab und lassen es eine Zeit lang abkühlen. Falls nach wie vor kein Signal ausgegeben werden sollte, wenden Sie sich bitte an Ihren autorisierten Peavey-Händler oder an den internationalen Peavey-Kundendienst. Brummen oder Summen... - Seite 20 Falls das RBN™112 Brummen oder Summen ausgibt, kann dies an der Steckdose liegen. Schließen Sie das RBN™112 versuchsweise an eine andere Steckdose an. Manchmal kann Brummen auftreten, wenn Mischpult und RBN™112 an getrennte (separat abgesicherte) Stromkreise angeschlossen werden. Versuchen daher stets, Mischpult Aktivlautsprecher an denselben Stromkreis anzuschließ...
- Seite 21 Tipps berücksichtigt, eventuell weitere sichere Abhilfemaß nahmen ausprobiert haben, notieren Sie sich die Bedingungen, unter denen das Problem auftrat, möglichst genau. Anschließ end lassen Sie sich von Ihrem Peavey-Händler beraten. Pflege und Wartung Ihr RBN™112 ist ein äuß erst robustes und verlässliches Produkt, das Ihnen viele Jahre gute Dienste leisten wird, wenn Sie es vernünftig behandeln.
- Seite 22 130 dB, gemessen in 1 m Abstand bei voller Ausgabekapazität. Das System arbeitet mit einem Peavey® -Scorpion® -Doppelschwingspulentieftöner (30 cm, Neodymmagnet) und einem Peavey RD™2.6-Bändchenhochtöner. Die Nennabstrahlung erfolgt mit 110 ° horizontal, 30 ° vertikal. Das aktive Bi-Amping-Lautsprechersystem verfügt über zwei variable Eingangskanäle mittlerer Impedanz, die sich aus einem Kombianschluss mit XLR-Anschluss (weiblich) und 6,3 mm-Klinkenbuchse an der Rückwand zusammensetzen.
-
Seite 24: Technische Daten
TECHNISCHE DATEN Frequenzgang: 59 Hz bis 20 kHz Niederfrequenzlimit (-3 dB-Punkt): 59 Hz Nutzbares Niederfrequenzlimit (-10 dB-Punkt): 52 Hz Interne Endstufen (bei 120 V Wechselspannung): Tieftöner – 1000 W Spitzenleistung Dauerleistung: 500 W bei unter 1 % Verzerrung Hochtöner – 500 W Spitzenleistung Dauerleistung: 250 W bei unter 1 % Verzerrung. - Seite 25 DDT-Dynamikbereich: Mehr als 14 dB Klirrfaktor und Intermodulation: Typischerweise unter 0,1 % Dämpfungsfaktor: Mehr als 50 bei 1000 Hz, 4 Ohm Stromversorgung des Peavey® RBN™112-Systems (Inland): 200 W Nennleistung, 120 V Wechselspannung, 60 Hz Sicherungstyp Bei Betrieb mit 120 V Wechselspannung: Internationale Sicherungsklassifizierung T10AH 250V.
- Seite 26 Warranty registration and information for U.S. customers available online atwww.peavey.com/warranty or use the QR tag below Features and specifications subject to change without notice. Peavey Electronics Corporation 5022 Hartley Peavey Drive Meridian, MS 39305 (601) 483-5365 FAX (601) 486-1278 Logo referenced in Directive 2002/96/EC Annex IV(OJ(L)37/38,13.02.03 and defined...
