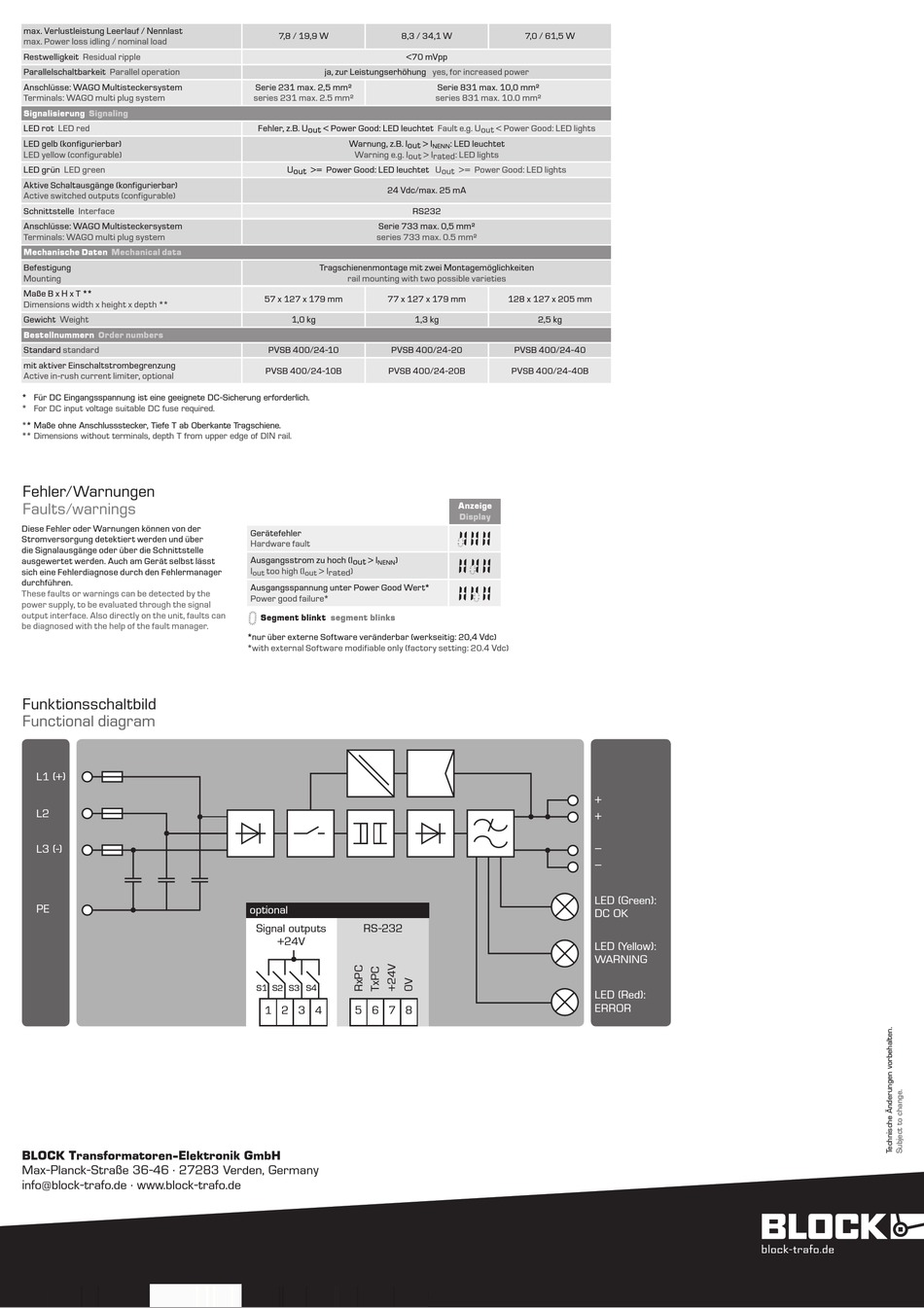

Block PVSB 400 Installationsanleitung Seite 4

max. Verlustleistung Leerlauf / Nennlast
max. Power loss idling / nominal load
Restwelligkeit Residual ripple
Parallelschaltbarkeit Parallel operation
Anschlüsse: WAGO Multisteckersystem
Terminals: WAGO multi plug system
Signalisierung Signaling
LED rot LED red
LED gelb (konfigurierbar)
LED yellow (configurable)
LED grün LED green
Aktive Schaltausgänge (konfigurierbar)
Active switched outputs (configurable)
Schnittstelle Interface
Anschlüsse: WAGO Multisteckersystem
Terminals: WAGO multi plug system
Mechanische Daten Mechanical data
Befestigung
Mounting
Maße B x H x T **
Dimensions width x height x depth **
Gewicht Weight
Bestellnummern Order numbers
Standard standard
mit aktiver Einschaltstrombegrenzung
Active in-rush current limiter, optional
* Für DC Eingangsspannung ist eine geeignete DC-Sicherung erforderlich.
* For DC input voltage suitable DC fuse required.
** Maße ohne Anschlussstecker, Tiefe T ab Oberkante Tragschiene.
** Dimensions without terminals, depth T from upper edge of DIN rail.
Fehler/Warnungen
Faults/warnings
Diese Fehler oder Warnungen können von der
Stromversorgung detektiert werden und über
die Signalausgänge oder über die Schnittstelle
ausgewertet werden. Auch am Gerät selbst lässt
sich eine Fehlerdiagnose durch den Fehlermanager
durchführen.
These faults or warnings can be detected by the
power supply, to be evaluated through the signal
output interface. Also directly on the unit, faults can
be diagnosed with the help of the fault manager.
Funktionsschaltbild
Functional diagram
L1 (+)
L2
L3 (-)
PE
BLOCK Transformatoren-Elektronik GmbH
Max-Planck-Straße 36-46 . 27283 Verden, Germany
info@block-trafo.de . www.block-trafo.de
7,8 / 19,9 W 8,3 / 34,1 W
<70 mVpp
ja, zur Leistungserhöhung
Serie 231 max. 2,5 mm²
series 231 max. 2.5 mm²
Fehler, z.B. U out < Power Good: LED leuchtet
Warnung, z.B. I out > I
Warning e.g. I out > I rated : LED lights
U out >= Power Good: LED leuchtet
24 Vdc/max. 25 mA
RS232
Serie 733 max. 0,5 mm²
series 733 max. 0.5 mm²
Tragschienenmontage mit zwei Montagemöglichkeiten
rail mounting with two possible varieties
57 x 127 x 179 mm 77 x 127 x 179 mm
1,0 kg 1,3 kg
PVSB 400/24-10 PVSB 400/24-20
PVSB 400/24-10B PVSB 400/24-20B
Gerätefehler
Hardware fault
Ausgangsstrom zu hoch (I out > I )
nenn
I too high (I > I rated )
out out
Ausgangsspannung unter Power Good Wert*
Power good failure*
Segment blinkt segment blinks
*nur über externe Software veränderbar (werkseitig: 20,4 Vdc)
*with external Software modifiable only (factory setting: 20.4 Vdc)
optional
Signal outputs RS-232
+24V
S1 S2 S3 S4
1 2 3 4 5 6 7 8
7,0 / 61,5 W
yes, for increased power
Serie 831 max. 10,0 mm²
series 831 max. 10.0 mm²
Fault e.g. U out < Power Good: LED lights
: LED leuchtet
nenn
U out >= Power Good: LED lights
128 x 127 x 205 mm
2,5 kg
PVSB 400/24-40
PVSB 400/24-40B
Anzeige
Display
&!!
!&!
!'!
+
+
–
–
LED (Green):
DC OK
LED (Yellow):
WARNING
LED (Red):
ERROR
