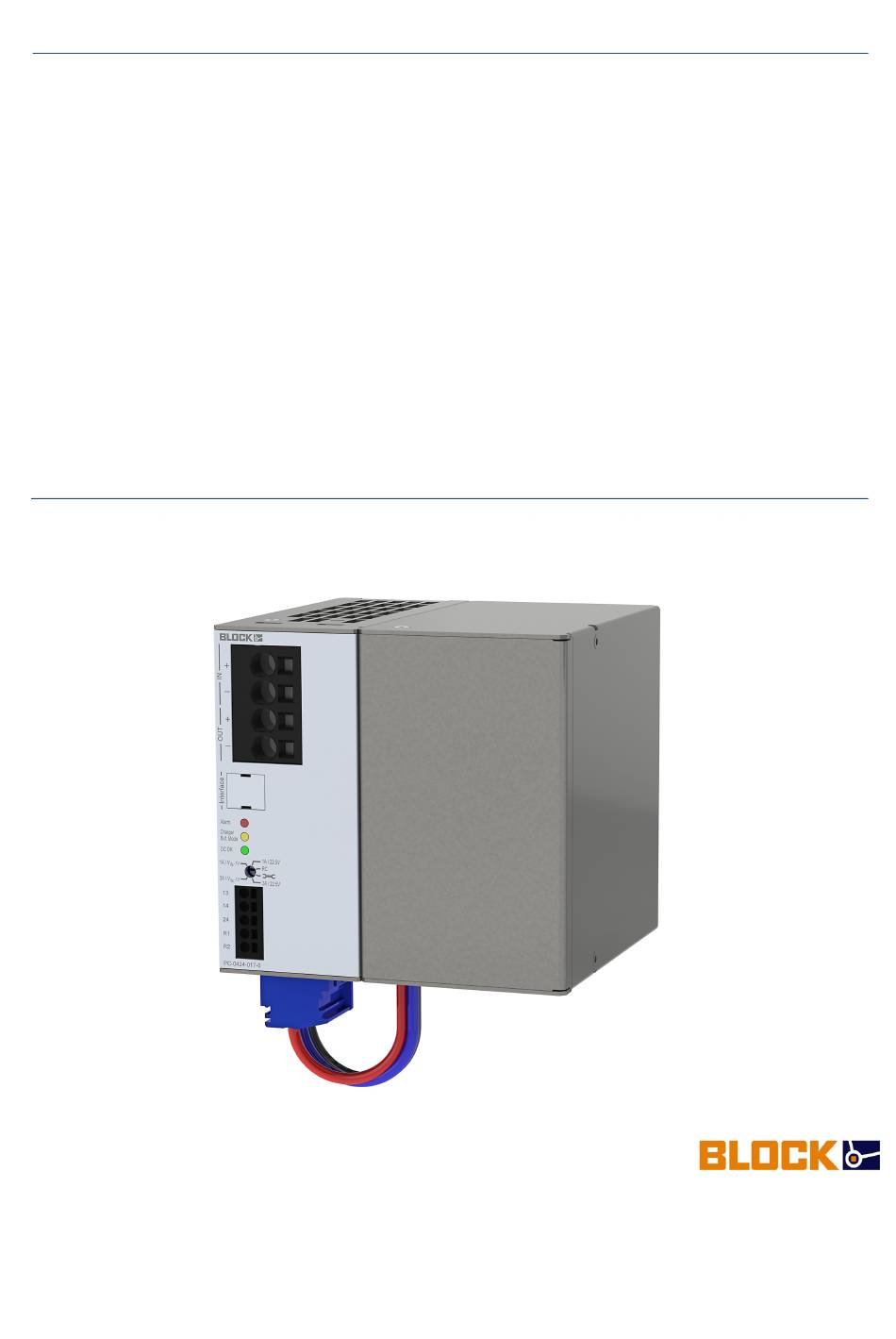

- Seite 1 Handbuch Unterbrechungsfreie Stromversorgung Kapazitive USV PC-0424-017-0 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36–46 • 27283 Verden • Germany Phone +49 4231 678-0 • Fax +49 4231 678-177 info@block.eu • block.eu ...
-
Seite 2: Inhaltsverzeichnis
Ladezeiten ....................17 Derating ....................18 5. Wartung ....................21 Erweiterung der Kapazitätsmodule ..............21 Lebensdauer der USV und der Kapazitätsmodule ..........21 Lagerung der Kapazitätsmodule ..............22 BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten... -
Seite 3: Bestelldaten
Eingangs- Variante Ausgangsstrom Nennkapazität spannung PC-0424-017-0 24 Vdc 20 A 1700 Ws Kapazitätsmodule Eingangs- Ausgangs- Variante Nennkapazität spannung nennstrom PC-0424-115-0 24 Vdc 40 A 11500 Ws BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten... -
Seite 4: Allgemeine Hinweise
Betrieb nehmen. Das Gerät darf nur durch fachkundiges und qualifiziertes Personal installiert werden. Bei Funktionsstörungen oder Beschädigungen schalten Sie sofort die Ver- sorgungsspannung ab und senden das Gerät zur Überprüfung an BLOCK Transformatoren- Elektronik GmbH. Das Gerät beinhaltet keine Servicebauteile. Bei Auslösen einer internen Sicherung liegt höchstwahrscheinlich ein interner Defekt am Gerät vor. -
Seite 5: Produktbeschreibung
Ausgangsstrom auf bis zu 40 A erhöht und die Pufferzeit den Anforderun- gen entsprechend skaliert werden. Alle relevanten Daten sind jederzeit über eine potenzial- getrennte USB-Schnittstelle abrufbar. BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany... -
Seite 6: Blockschaltbild
Störungen der Kommunikation zu rechnen. Abbildung 1: Verdrahtung Blockschaltbild maximale Leistung erhalten, Parallelschalten Kapazitätsmodulen möglich. Dadurch lassen sich Pufferzeit und Ausgangsstrom erhöhen (siehe Kapitel 5.1). BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten... -
Seite 7: Bemaßung
Die Bemaßung der kapazitiven USV und der Kapazitätsmodule sind in Abbildung 3 und Ab- bildung 4 zu sehen. Abbildung 2: Bemaßung der kapazitiven USV Abbildung 3: Bemaßung Kapazitätsmodul BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten... -
Seite 8: Montage
Durch Herunterdrücken der Befestigung lässt sich das Gerät durch Anheben der Geräteun- terseite von der Hutschiene lösen. Abbildung 4: Montage Achtung Eine Montage der kapazitiven USV und der Kapazitätsmodule horizontal oder über Kopf ist nicht erlaubt. BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten... - Seite 9 Um die Kühlung durch natürliche Konvektion sicherzustellen, sind die Abstände zu benach- barten Geräten zu beachten. Abbildung 5: Konvektionskühlung Achtung Eine abweichende Montage ist nicht zulässig. BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten...
-
Seite 10: Anschlüsse Und Signalisierung
Signal- und Meldekontakte 24: frei konfigurierbar / Werkseinstellung: Kondensatorspannung < 85 % R1/R2: Fernabschaltung im Pufferbetrieb 0,2 - 2,5 mm² Anschluss externer Kapazitätsmodule Ausschließlich freigegebene Module BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten... -
Seite 11: Inbetriebnahme
Ladung sehr gering <15 % Ladung <85 % Fuse-Mode Hiccup-Mode Speicherlebensdauerende erreicht Eingangsspannungsfehler Die Eingangsspannung weicht vom Eingangsspannungsbereich ab. Eingangsspannung > 30V Eingangsspannung < eingestellte Pufferschwelle BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten... - Seite 12 USV befindet sich im Hiccup-Mode blinkt (1 Hz) USV befindet sich im Fuse-Mode blinkt (4 Hz) USV im Sperrzustand: - Wartungsmodus - Ausgang abgeschaltet - Laderegler abgeschaltet Einschaltphase / Konstantstrom BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten...
- Seite 13 In der Werkseinstellung werden die Zustände der LED-Anzeigen gleichzeitig auch über die Signalausgänge signalisiert. Wird eine individuelle Belegung der Signalausgänge vorge- nommen, sind von der LED-Anzeige abweichende Signalzustände möglich. Achten Sie dabei darauf, dass nur sinnvolle Kombinationen signalisiert werden BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany...
-
Seite 14: Laden Und Abfragen Von Kapazitätsmodulen
Kapazitätsmodule, die vollständig entladen sind, erlauben keine Kommunikation, dennoch werden Sie über die kapazitive USV geladen sobald Sie angeschlossen sind. Hinweis: Eine Erhöhung der Zellspannung reduziert die Lebensdauer der Kapazitätsmodule. BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany... -
Seite 15: Pufferbetrieb
Die zeitliche Abfolge von „Verzögerungszeit“, „Abschaltzeit“ und „Wartezeit“ ist jeweils fest definiert. Durch die Möglichkeit der Abschaltung des Ausgangs trotz Netzwiederkehr wäh- rend eines Batteriebetriebs, kann ein IPC nach dem Herunterfahren zuverlässig wieder neu gestartet werden. BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany... - Seite 16 USV inklusive des Ausgangs dauerhaft abgeschaltet. Nach einer Abschaltung des Moduls erfolgt nur durch Wiederkehr der Eingangsspannung ein automati- scher Neustart mit Zuschaltung der DC 24 V am Ausgang. 1 – 60 Sekunden einstellbar BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany...
- Seite 17 Unter Last bleibt die Pufferung so lange erhalten, bis die Kapazitätsmodule die Abschalt- schwelle erreichen. Durch die gelbe LED wird signalisiert, dass sich die Kapazitätsmodule kurz vor der Entladung bzw. die kapazitive USV sich kurz vor Abschaltung befinden. BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten...
-
Seite 18: Pufferzeiten
2,8° V sind nachfolgend zu sehen. Tabelle 5: Zeit bis zur vollständigen Aufladung Module Ladezeit PC-0424-017-0 ca. 60 s PC-0424-017-0 + 1 PC-0424-115-0 ca. 410 s PC-0424-017-0 + 2 PC-0424-115-0 ca. 770 s PC-0424-017-0 + 3 PC-0424-115-0 ca. 1100 s BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH... -
Seite 19: Derating
Der maximale Ladestrom wird bis zu einer Temperatur von 55 °C zur Verfügung gestellt. Darüber hinaus wird der Ladestrom pro Kelvin um 3,3 % abgesenkt. Abbildung 9: Temperaturverhalten des Ladestroms BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany... - Seite 20 Die maximale Pufferzeit bei einem Ausgangstrom von 20 A muss ab einer Temperatur von 55 °C um 2,1 % pro Kelvin abgesenkt werden. Abbildung 11: Temperaturverhalten bei 20 A BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany...
- Seite 21 Die maximale Pufferzeit bei einem Ausgangstrom von 40 A muss ab einer Temperatur von 55 °C um 3,3 % pro Kelvin abgesenkt werden. Abbildung 12: Temperaturverhalten bei 40 A BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany...
-
Seite 22: Wartung
Kondensatoren beträgt maximal 15 Jahre sowie maximal 500.000 Zyklen bei den Doppelschichtkondensatoren. Abbildung 14: Lebensdauer bei 40 °C Abbildung 13: Lebensdauer bei 20 °C Abbildung 15: Lebensdauer bei 70 °C BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany Technische Änderungen vorbehalten... -
Seite 23: Lagerung Der Kapazitätsmodule
Lagerung der Kapazitätsmodule Die kapazitive USV und die Kapazitätsmodule werden im ungeladenen Zustand geliefert. In diesem Zustand sollte eine Lagerung nicht über 70 °C und nicht unter -30 °C erfolgen. BLOCK Transformatoren-Elektronik GmbH 30.04.19 / SCH Max-Planck-Straße 36-46, 27283 Verden, Germany...
