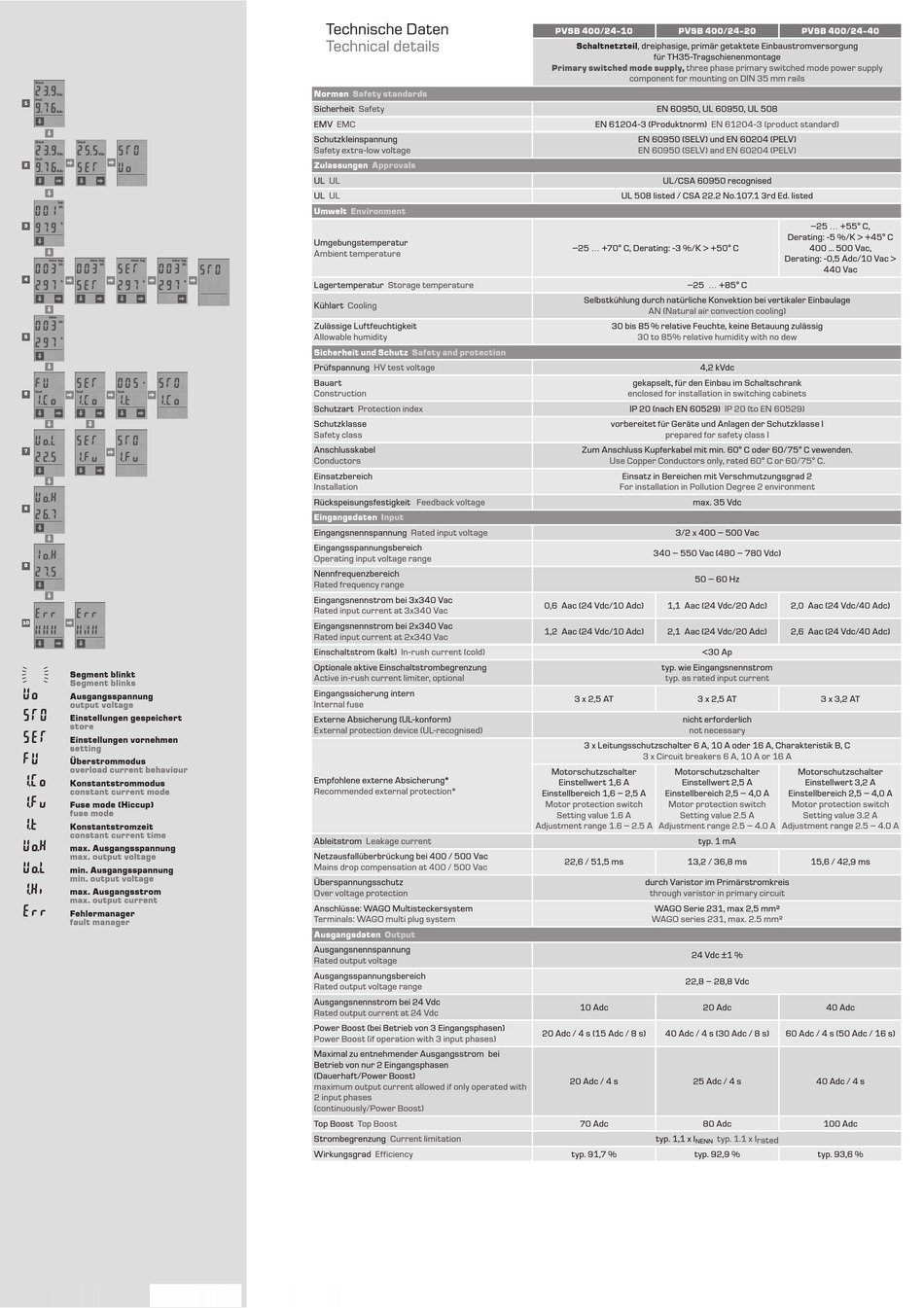

Block PVSB 400 Installationsanleitung Seite 3
Uout
23. 9
Vdc
Iout
1
9, 7 6
Adc
Uout
Uout
23. 9
25, 5
STO
Vdc
Vdc
Iout
9, 7 6
SET
Uo
2
Adc
log
001
kh
979
h
3
time
log
time
log
time
log
time
log
003
kh
003
kh
SET
003
kh
4
297
h
SET
297
h
297
h
time
003
kh
5
297
h
FU
SET
005
STO
s
Iout
Iout
Iout
6
I. C o
I. C o
I. t
I. C o
Uo. L
SET
STO
7
22, 5
I. F u
I. F u
Uo. H
8
26, 7
Io. H
9
27. 5
Err
Err
10
!!!
!$!
Segment blinkt
Segment blinks
Uo
Ausgangsspannung
output voltage
STO
Einstellungen gespeichert
store
SET
Einstellungen vornehmen
setting
FU
Überstrommodus
overload current behaviour
I. C o
Konstantstrommodus
constant current mode
I. F u
Fuse mode (Hiccup)
fuse mode
I. t
Konstantstromzeit
constant current time
Uo. H
max. Ausgangsspannung
max. output voltage
Uo. L
min. Ausgangsspannung
min. output voltage
I. H i
max. Ausgangsstrom
max. output current
Err
Fehlermanager
fault manager
Technische Daten
Technical details
Normen
Safety standards
Sicherheit
Safety
EMV
EMC
Schutzkleinspannung
Safety extra-low voltage
Zulassungen
Approvals
UL
UL
UL
UL
Umwelt
Environment
Umgebungstemperatur
Ambient temperature
STO
Lagertemperatur
Kühlart
Cooling
Zulässige Luftfeuchtigkeit
Allowable humidity
Sicherheit und Schutz
Prüfspannung
Bauart
Construction
Schutzart
Protection index
Schutzklasse
Safety class
Anschlusskabel
Conductors
Einsatzbereich
Installation
Rückspeisungsfestigkeit
Eingangsdaten
Eingangsnennspannung
Eingangsspannungsbereich
Operating input voltage range
Nennfrequenzbereich
Rated frequency range
Eingangsnennstrom bei 3x340 Vac
Rated input current at 3x340 Vac
Eingangsnennstrom bei 2x340 Vac
Rated input current at 2x340 Vac
Einschaltstrom (kalt)
Optionale aktive Einschaltstrombegrenzung
Active in-rush current limiter, optional
Eingangssicherung intern
Internal fuse
Externe Absicherung (UL-konform)
External protection device (UL-recognised)
Empfohlene externe Absicherung*
Recommended external protection*
Ableitstrom
Leakage current
Netzausfallüberbrückung bei 400 / 500 Vac
Mains drop compensation at 400 / 500 Vac
Überspannungsschutz
Over voltage protection
Anschlüsse: WAGO Multisteckersystem
Terminals: WAGO multi plug system
Ausgangsdaten
Ausgangsnennspannung
Rated output voltage
Ausgangsspannungsbereich
Rated output voltage range
Ausgangsnennstrom bei 24 Vdc
Rated output current at 24 Vdc
Power Boost (bei Betrieb von 3 Eingangsphasen)
Power Boost (if operation with 3 input phases)
Maximal zu entnehmender Ausgangsstrom bei
Betrieb von nur 2 Eingangsphasen
(Dauerhaft/Power Boost)
maximum output current allowed if only operated with
2 input phases
(continuously/Power Boost)
Top Boost
Top Boost
Strombegrenzung
Wirkungsgrad
Storage temperature
Safety and protection
HV test voltage
Feedback voltage
Input
Rated input voltage
0,6 Aac (24 Vdc/10 Adc)
1,2 Aac (24 Vdc/10 Adc)
In-rush current (cold)
Einstellbereich 1,6 – 2,5 A
Motor protection switch
Adjustment range 1.6 – 2.5 A
Output
20 Adc / 4 s (15 Adc / 8 s)
Current limitation
Efficiency
PVSB 400/24-10
PVSB 400/24-20
Schaltnetzteil, dreiphasige, primär getaktete Einbaustromversorgung
für TH35-Tragschienenmontage
Primary switched mode supply, three phase primary switched mode power supply
component for mounting on DIN 35 mm rails
EN 60950, UL 60950, UL 508
EN 61204-3 (Produktnorm)
EN 61204-3 (product standard)
EN 60950 (SELV) und EN 60204 (PELV)
EN 60950 (SELV) and EN 60204 (PELV)
UL/CSA 60950 recognised
UL 508 listed / CSA 22.2 No.107.1 3rd Ed. listed
–25 ... +70° C, Derating: -3 %/K > +50° C
–25 ... +85° C
Selbstkühlung durch natürliche Konvektion bei vertikaler Einbaulage
AN (Natural air convection cooling)
30 bis 85 % relative Feuchte, keine Betauung zulässig
30 to 85% relative humidity with no dew
4,2 kVdc
gekapselt, für den Einbau im Schaltschrank
enclosed for installation in switching cabinets
IP 20 (nach EN 60529)
IP 20 (to EN 60529)
vorbereitet für Geräte und Anlagen der Schutzklasse I
prepared for safety class I
Zum Anschluss Kupferkabel mit min. 60° C oder 60/75° C vewenden.
Use Copper Conductors only, rated 60° C or 60/75° C.
Einsatz in Bereichen mit Verschmutzungsgrad 2
For installation in Pollution Degree 2 environment
max. 35 Vdc
3/2 x 400 – 500 Vac
340 – 550 Vac (480 – 780 Vdc)
50 – 60 Hz
1,1 Aac (24 Vdc/20 Adc)
2,1 Aac (24 Vdc/20 Adc)
<30 Ap
typ. wie Eingangsnennstrom
typ. as rated input current
3 x 2,5 AT
3 x 2,5 AT
nicht erforderlich
not necessary
3 x Leitungsschutzschalter 6 A, 10 A oder 16 A, Charakteristik B, C
3 x Circuit breakers 6 A, 10 A or 16 A
Motorschutzschalter
Motorschutzschalter
Einstellwert 1,6 A
Einstellwert 2,5 A
Einstellbereich 2,5 – 4,0 A
Motor protection switch
Setting value 1.6 A
Setting value 2.5 A
Adjustment range 2.5 – 4.0 A
typ. 1 mA
22,6 / 51,5 ms
13,2 / 36,8 ms
durch Varistor im Primärstromkreis
through varistor in primary circuit
WAGO Serie 231, max 2,5 mm²
WAGO series 231, max. 2.5 mm²
24 Vdc ±1 %
22,8 – 28,8 Vdc
10 Adc
20 Adc
40 Adc / 4 s (30 Adc / 8 s)
20 Adc / 4 s
25 Adc / 4 s
70 Adc
80 Adc
typ. 1,1 x I
typ. 1.1 x I rated
nenn
typ. 91,7 %
typ. 92,9 %
PVSB 400/24-40
–25 ... +55° C,
Derating: -5 %/K > +45° C
400 ... 500 Vac,
Derating: -0,5 Adc/10 Vac >
440 Vac
2,0 Aac (24 Vdc/40 Adc)
2,6 Aac (24 Vdc/40 Adc)
3 x 3,2 AT
Motorschutzschalter
Einstellwert 3,2 A
Einstellbereich 2,5 – 4,0 A
Motor protection switch
Setting value 3.2 A
Adjustment range 2.5 – 4.0 A
15,6 / 42,9 ms
40 Adc
60 Adc / 4 s (50 Adc / 16 s)
40 Adc / 4 s
100 Adc
typ. 93,6 %
