Block PCC-1024 Handbuch
Lade- und kontrolleinheit
Verwandte Anleitungen für Block PCC-1024
Inhaltszusammenfassung für Block PCC-1024

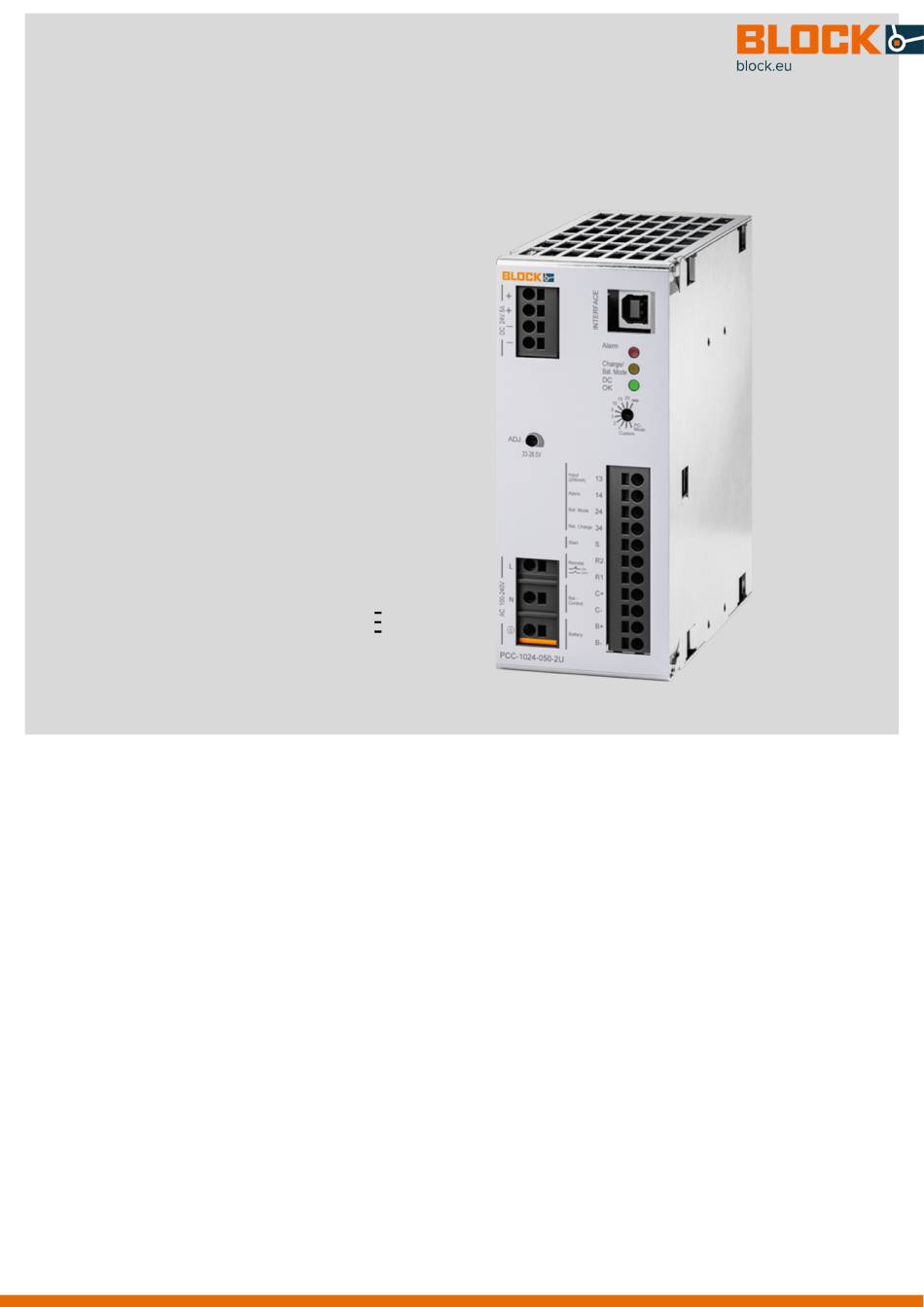

- Seite 1 HANDBUCH UNTERBRECHUNGSFREIE STROMVERSORGUNG LADE- UND KONTROLLEINHEIT PCC-1024 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany info@block.eu • block.eu •...
-
Seite 2: Inhaltsverzeichnis
4.4 Batteriebetrieb .................... 17 Wartung ....................20 5.1 Lebensdauer der Batteriemodule ..............20 5.2 Lagerung der Batteriemodule ................ 20 Technische Daten ................21 BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •... -
Seite 3: Bestelldaten
40 A 12 Ah PST-0124-120-00 UPS-Control Software Visualisierungs- und Konfigurationssoftware für die Lade- und Kontrolleinheit. Freier Download unter www.block.eu. Zur Darstellung und individuellen Einstellung der Lade- und Kontrolleinheit. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •... -
Seite 4: Allgemeine Hinweise
Beschädigungen schalten Sie sofort die Versorgungsspannung ab und senden das Gerät zur Über- prüfung an BLOCK Transformatoren-Elektronik GmbH. Das Gerät beinhaltet keine Servicebauteile. Bei Auslö- sen einer internen Sicherung liegt höchstwahrscheinlich ein interner Defekt am Gerät vor. Die angegebenen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte Eigenschaften im Rechtssinne aufzufassen. - Seite 5 Betreiben Sie das Gerät nicht in feuchter Umgebung oder in einer Umgebung, bei der mit Betauung oder Kondensation zu rechnen ist. ACHTUNG Gehäuse nicht während des Betriebes oder kurz nach dem Abschalten berühren. Heiße Oberflächen können Verletzungen verursachen. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
-
Seite 6: Produktbeschreibung
Die Kombi-USV ermöglicht das kontrollierte Herunterfahren eines Industrie-PCs (IPC) nach einer individuellen Pufferzeit. Den wichtigen Neustart des Industrie-PCs bei Rückkehr der Versorgungsspannung stellt das Gerät ebenfalls sicher. Abbildung 1: PCC-1024-050-2U BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN... -
Seite 7: Blockschaltbild
Bei Parallelschaltung von mehreren Batteriemodulen sind die Steuerleitungen nur an einem Bat- teriemodul anzuschließen. Einstellungen sind an der Lade- und Kontrolleinheit für den Parallelbe- trieb von Batteriemodulen nicht nötig. Abbildung 2: Verdrahtung Blockschaltbild BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •... -
Seite 8: Bemaßung
UNTERBRECHUNGSFREIE STROMVERSORGUNG V 1.0 KOMBI-USV Bemaßung Die Bemaßungen der Kombi USV PCC-1024-050-xx und der PCC-1024-100-xx sind in den Abbildungen 3 und 4 zu sehen. Abbildung 3: PCC-1024-050-2U/20 Abbildung 4: PCC-1024-100-2U/20 Die Bemaßung der dazugehörigen Batteriemodule ist der Bedienungsanleitung der Batteriemodule zu entneh- men. -
Seite 9: Montage
Befestigung lässt sich das Gerät durch Anheben der Geräteunterseite von der Hutschiene lösen. Abbildung 5: Montage ACHTUNG Eine Montage der Batteriemodule über Kopf ist nicht erlaubt. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •... - Seite 10 Geräten einzuhalten. Eine direkte seitliche Montage weiterer Geräte ist zulässig. Abbildung 6: Konvektionskühlung ACHTUNG Das Gerät nur waagerecht montieren. Eine abweichende Montage ist nicht zulässig. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
-
Seite 11: Anschlüsse Und Signalisierung
R1/R2: Fernabschaltung im Pufferbetrieb C+/C-: Steuerleitung für „Battery Control“ 0,2-2,5 mm² (24…12 AWG) Anschlussklemmen der Eingangsspannung 0,75-16 mm² (20…4 AWG) BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten... -
Seite 12: Inbetriebnahme
(Remote Eingang) nicht vorhanden Akkutausch empfohlen Batterie wird geladen Batterie ist fast leer Tiefentladungsschutz aktiv Ausgangsspannung nicht OK Ausgang ist überlastet BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten... - Seite 13 Nur die Signalisierung wird für max. 10 Stunden fortgesetzt USV arbeitet im Batteriebetrieb, DC-Ausgang wurde aufgrund von Über- blinkt (2 Hz) strom abgeschaltet BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
-
Seite 14: Batterieprüfungen
Sekunden mit einem spitzen Gegenstand (z.B. Büroklammer) der Reset- Taster zu drücken. Zur Kontrolle blinken alle drei Kontrollleuchten nach erfolgreicher Quittierung für 5 Sekunden. Die gespeicherten Betriebsstunden werden zurückgesetzt, um die Restlebensdauer der neuen Akkumulatoren korrekt berechnen zu können. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN... -
Seite 15: Batterieladung
In diesen Fällen wird nicht nach dem 3-stufigen Ladeverfahren IUoU geladen, sondern mit der temperaturkom- pensierten Erhaltungsladeschlussspannung. Die Anpassung von allgemeinen Ladeparametern ist je nach ver- wendetem Batteriemodul individuell zu überprüfen und sicherzustellen. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN... - Seite 16 Sollwert vorgegeben werden, unabhängig vom verwendeten Batteriemodul. Unbegrenzt, bis Tiefenentladungsschutz den Pufferbetrieb beendet Individuelle Zeit via Konfigurationssoftware PC-Mode, siehe Kapitel „Pufferbetrieb im IPC Mode“ BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •...
-
Seite 17: Batteriebetrieb
Kombi-USV über die vorhandene Schnittstelle mit dem PC verbindet und die gewünschten Parameter einstellt. Die Ladeschlussspannung bei der PCC-1024-xxx-20 lässt sich hingegen nur über ein zweites Potentiometer an der Vorderseite des Gerätes einstellen. Über das Potentiometer kann man manuell die Ladeschlussspannung anhand seines vorhanden Akkus einstellen, sowie anhand der vorhanden Umwelttemperatur. - Seite 18 USV inklusive des Ausgangs dauerhaft abgeschaltet. Nach einer Abschaltung des Moduls erfolgt nur durch die Wiederkehr der Eingangsspannung ein automatischer Neustart mit Zuschaltung der DC 24 V am Ausgang. 0-65.535 Sekunden einstellbar BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN...
- Seite 19 Ab einer Batteriespannung Ubat < 20,4 V / 10,2 V im 24 V / 12 V Betrieb signalisiert das Modul die Warnung „Batterie ist fast leer“ durch Blinken der gelben LED mit 4 Hz. BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN...
-
Seite 20: Wartung
ACHTUNG Bitte klemmen Sie die Batteriemodule vor Aktualisierung der Firmware ab. Nach der Aktualisie- rung können Sie die Batteriemodule wieder anklemmen und den Soll-Wert der Batteriespannung neu einstellen BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 •... -
Seite 21: Technische Daten
HANDBUCH DE UNTERBRECHUNGSFREIE STROMVERSORGUNG V 1.0 KOMBI-USV 6. Technische Daten BLOCK Transformatoren-Elektronik GmbH Max-Planck-Straße 36-46 11.07.2024 / FRAN Phone +49 4231 678-0 Fax +49 4231 678-177 • 27283 Verden Germany Technische Änderungen vorbehalten info@block.eu • block.eu •...
