Beschreibung
Der elektronische Schutzschalter teilt den Laststrom auf acht 24-V-Abzweige auf und
überwacht sie zuverlässig auf Überlast und Kurzschluss. Kurzfristige Stromspitzen, z.B.
durch einen hohen Einschaltstrom, lässt die Elektronik zu, Abzweige mit längerer
Überlast schaltet sie stromlos. Dies wird selbst auf hochohmigen Leitungen und bei
„schleichenden" Kurzschlüssen sichergestellt.
Der Auslösestrom eines jeden Ausgangs kann individuell mit einem von vorne
zugänglichen Stromwahlschalter eingestellt werden. Die Ausgänge werden zeitversetzt
und lastabhängig eingeschaltet, um Spitzeneinschaltströme zu vermeiden. Bei
Überschreitung des Nennstromes wird der Ausgang nach einer definierten Auslösezeit
automatisch abgeschaltet und kann nach einer kurzen Wartezeit (thermische
Entspannung) mittels Taster oder per Signalkontakt wieder eingeschaltet werden. Der
Taster dient ebenfalls zum manuellen Abschalten des jeweiligen Ausgangs.
Über Signalkontakte lassen sich betriebsrelevante Informationen auslesen als auch
gezielt einzelne Ausgänge ein- oder ausschalten. Ein 24 V- Summenfehlersignal für
ausgelöste Ausgänge steht ebenfalls zur Verfügung. Über eine mehrfarbige LED wird der
Status des jeweiligen Ausgangs angezeigt.
Kurzform technische Daten
Eingangsnennspannung:
Maximaler Eingangsstrom:
Anzahl der Ausgangskanäle:
Nennstrom (je Kanal einstellbar):
Typische Einschaltkapazität je Kanal:
Umgebungstemperatur:
Abmessungen (B x H x T):
Bestellnummer:
Bezeichnung:
PC-FU-24DC/24DC-80/8x10
Artikelnummer:
PC-0724-800-0
PC-0724-800-0

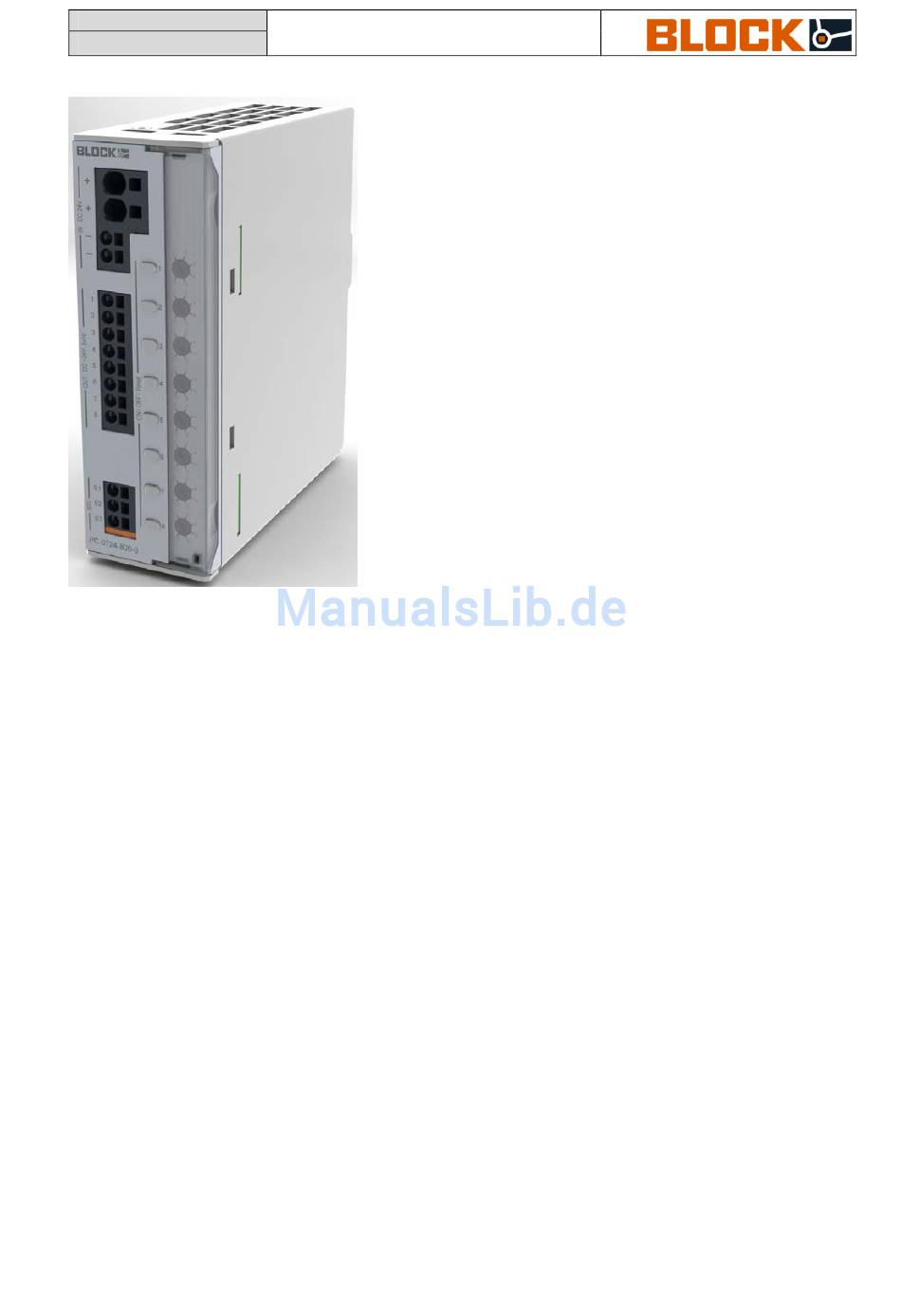

Elektronischer Schutzschalter
POWER COMPACT 8x10A
-
8 integrierte Ausgangskanäle á 10A
-
einstellbarer Nennstrom pro Ausgang
-
zuverlässiges Einschalten hoher kapazitiver Lasten
-
Ein/Aus/Reset pro Ausgang via Taster und via SPS
-
nur 42mm Baubreite
-
rot/grün/gelb LED Signalisierung pro Ausgang
-
digitale Statusabfrage möglich
-
Summenfehlermeldung
-
Push-In Direktsteck-Klemmen
DC 24 V (18-30 V)
80 A (2 x 40A je +24V Klemmenpol)
8
2, 3, 4, 6, 8, 10 A
> 500.000 µF je nach Leitungsimpedanz
-25 ... +70°C
42 x 127 x 124 mm
PC-0724-800-0
Seite 1 von 12
