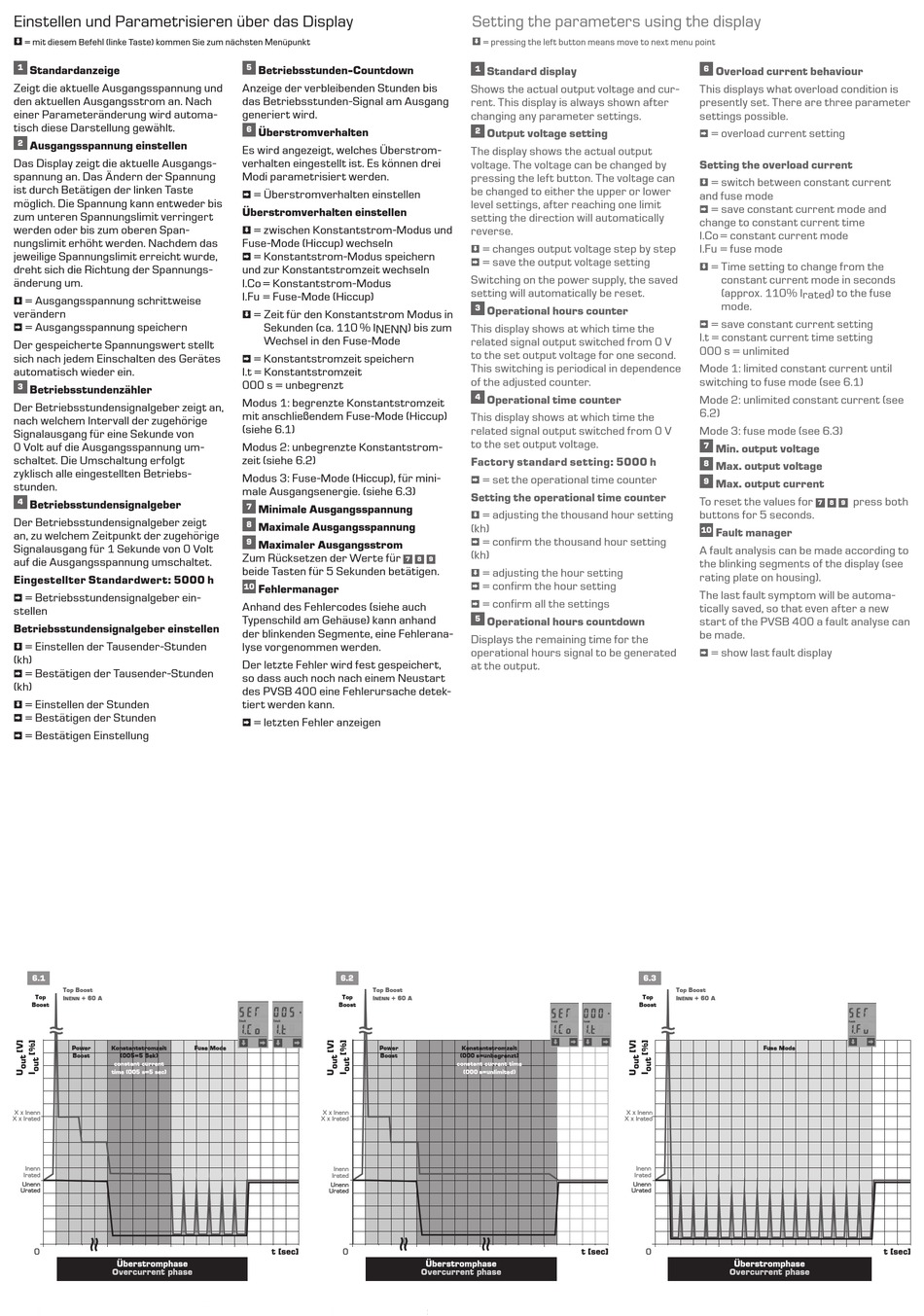

Block PVSB 400 Installationsanleitung Seite 2

Einstellen und Parametrisieren über das Display
A
= mit diesem Befehl (linke Taste) kommen Sie zum nächsten Menüpunkt
1
Standardanzeige
Zeigt die aktuelle Ausgangsspannung und
den aktuellen Ausgangsstrom an. Nach
einer Parameteränderung wird automa-
tisch diese Darstellung gewählt.
2
Ausgangsspannung einstellen
Das Display zeigt die aktuelle Ausgangs-
spannung an. Das Ändern der Spannung
ist durch Betätigen der linken Taste
möglich. Die Spannung kann entweder bis
zum unteren Spannungslimit verringert
werden oder bis zum oberen Span-
nungslimit erhöht werden. Nachdem das
jeweilige Spannungslimit erreicht wurde,
dreht sich die Richtung der Spannungs-
änderung um.
A = Ausgangsspannung schrittweise
verändern
B = Ausgangsspannung speichern
Der gespeicherte Spannungswert stellt
sich nach jedem Einschalten des Gerätes
automatisch wieder ein.
3
Betriebsstundenzähler
Der Betriebsstundensignalgeber zeigt an,
nach welchem Intervall der zugehörige
Signalausgang für eine Sekunde von
0 Volt auf die Ausgangsspannung um-
schaltet. Die Umschaltung erfolgt
zyklisch alle eingestellten Betriebs-
stunden.
4
Betriebsstundensignalgeber
Der Betriebsstundensignalgeber zeigt
an, zu welchem Zeitpunkt der zugehörige
Signalausgang für 1 Sekunde von 0 Volt
auf die Ausgangsspannung umschaltet.
Eingestellter Standardwert: 5000 h
B = Betriebsstundensignalgeber ein-
stellen
Betriebsstundensignalgeber einstellen
A = Einstellen der Tausender-Stunden
(kh)
B = Bestätigen der Tausender-Stunden
(kh)
A = Einstellen der Stunden
B = Bestätigen der Stunden
B = Bestätigen Einstellung
6.1
Top Boost
Top I + 60 A
NENN
Boost
Power Konstantstromzeit
Boost (005=5 Sek)
constant current
time (005 s=5 sec)
X x Inenn
X x Irated
Inenn
Irated
Unenn
Urated
0
Überstromphase
Overcurrent phase
5
Betriebsstunden-Countdown
Anzeige der verbleibenden Stunden bis
das Betriebsstunden-Signal am Ausgang
generiert wird.
6
Überstromverhalten
Es wird angezeigt, welches Überstrom-
verhalten eingestellt ist. Es können drei
Modi parametrisiert werden.
B = Überstromverhalten einstellen
Überstromverhalten einstellen
A = zwischen Konstantstrom-Modus und
Fuse-Mode (Hiccup) wechseln
B = Konstantstrom-Modus speichern
und zur Konstantstromzeit wechseln
I.Co = Konstantstrom-Modus
I.Fu = Fuse-Mode (Hiccup)
A = Zeit für den Konstantstrom Modus in
Sekunden (ca. 110 % I NENN ) bis zum
Wechsel in den Fuse-Mode
B = Konstantstromzeit speichern
I.t = Konstantstromzeit
000 s = unbegrenzt
Modus 1: begrenzte Konstantstromzeit
mit anschließendem Fuse-Mode (Hiccup)
(siehe 6.1)
Modus 2: unbegrenzte Konstantstrom-
zeit (siehe 6.2)
Modus 3: Fuse-Mode (Hiccup), für mini-
male Ausgangsenergie. (siehe 6.3)
7
Minimale Ausgangsspannung
8
Maximale Ausgangsspannung
9
Maximaler Ausgangsstrom
Zum Rücksetzen der Werte für
beide Tasten für 5 Sekunden betätigen.
10
Fehlermanager
Anhand des Fehlercodes (siehe auch
Typenschild am Gehäuse) kann anhand
der blinkenden Segmente, eine Fehlerana-
lyse vorgenommen werden.
Der letzte Fehler wird fest gespeichert,
so dass auch noch nach einem Neustart
des PVSB 400 eine Fehlerursache detek-
tiert werden kann.
B = letzten Fehler anzeigen
6.2
Top
Boost
SET 005
s
Iout Iout
I. C o I. t
Fuse Mode
X x Inenn
X x Irated
Inenn
Irated
Unenn
Urated
t [sec] 0
Setting the parameters using the display
A
= pressing the left button means move to next menu point
1
Standard display
Shows the actual output voltage and cur-
rent. This display is always shown after
changing any parameter settings.
2
Output voltage setting
The display shows the actual output
voltage. The voltage can be changed by
pressing the left button. The voltage can
be changed to either the upper or lower
level settings, after reaching one limit
setting the direction will automatically
reverse.
A = changes output voltage step by step
B = save the output voltage setting
Switching on the power supply, the saved
setting will automatically be reset.
3
Operational hours counter
This display shows at which time the
related signal output switched from 0 V
to the set output voltage for one second.
This switching is periodical in dependence
of the adjusted counter.
4
Operational time counter
This display shows at which time the
related signal output switched from 0 V
to the set output voltage.
Factory standard setting: 5000 h
B = set the operational time counter
Setting the operational time counter
A = adjusting the thousand hour setting
(kh)
B = confirm the thousand hour setting
(kh)
7 8 9
A = adjusting the hour setting
B = confirm the hour setting
B = confirm all the settings
5
Operational hours countdown
Displays the remaining time for the
operational hours signal to be generated
at the output.
Top Boost
I + 60 A
NENN
Power Konstantstromzeit
Boost (000 s=unbegrenzt)
constant current time
(000 s=unlimited)
Überstromphase
Overcurrent phase
6
Overload current behaviour
This displays what overload condition is
presently set. There are three parameter
settings possible.
B = overload current setting
Setting the overload current
A = switch between constant current
and fuse mode
B = save constant current mode and
change to constant current time
I.Co = constant current mode
I.Fu = fuse mode
A = Time setting to change from the
constant current mode in seconds
(approx. 110% I rated ) to the fuse
mode.
B = save constant current setting
I.t = constant current time setting
000 s = unlimited
Mode 1: limited constant current until
switching to fuse mode (see 6.1)
Mode 2: unlimited constant current (see
6.2)
Mode 3: fuse mode (see 6.3)
7
Min. output voltage
8
Max. output voltage
9
Max. output current
To reset the values for
buttons for 5 seconds.
10
Fault manager
A fault analysis can be made according to
the blinking segments of the display (see
rating plate on housing).
The last fault symptom will be automa-
tically saved, so that even after a new
start of the PVSB 400 a fault analyse can
be made.
B = show last fault display
6.3
Top Boost
Top I + 60 A
NENN
Boost
SET 000
s
Iout Iout
I. C o I. t
X x Inenn
X x Irated
Inenn
Irated
Unenn
Urated
t [sec] 0
press both
7 8 9
SET
Iout
I. F u
Fuse Mode
t [sec]
Überstromphase
Overcurrent phase
