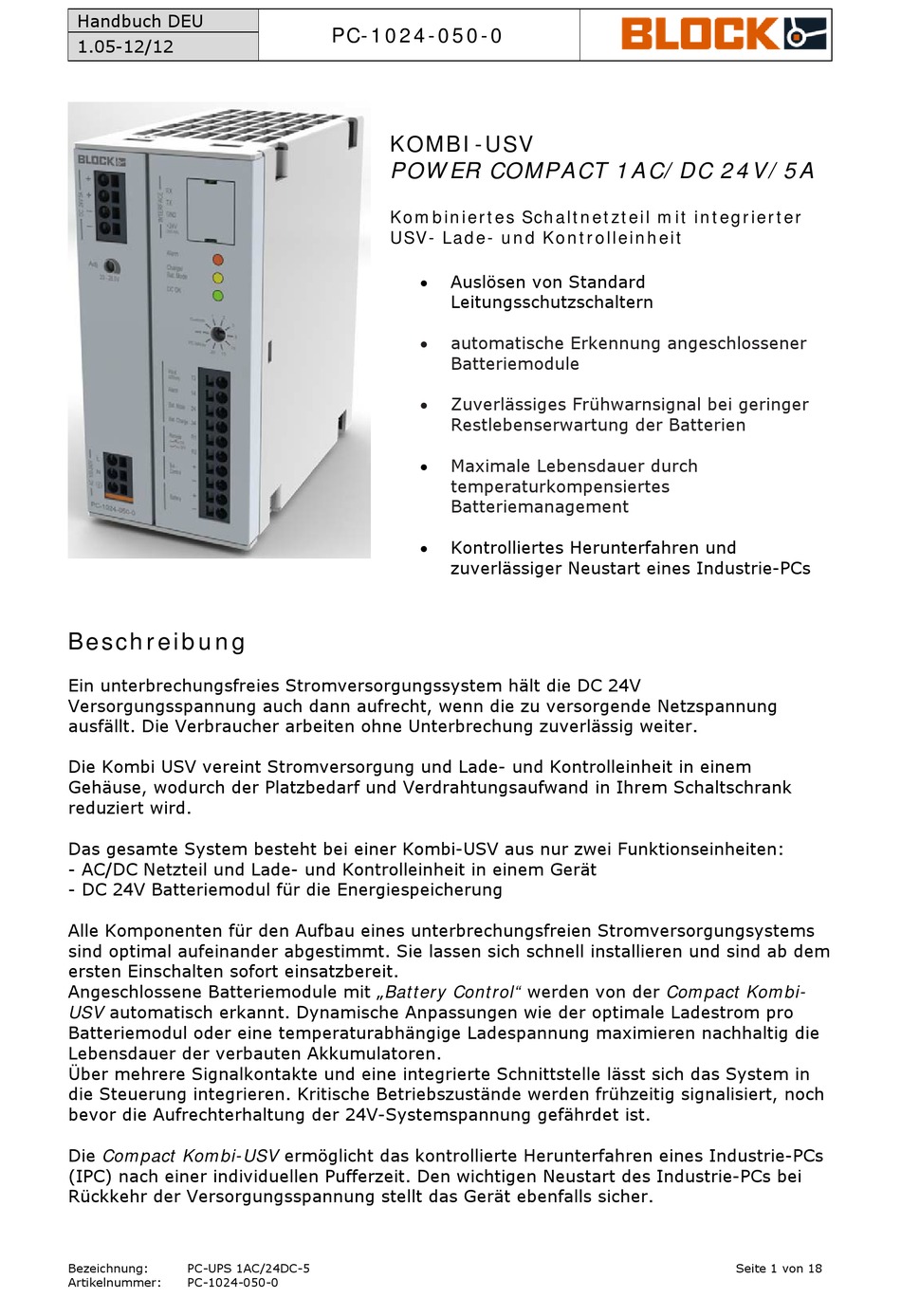

Block POWER COMPACT Handbuch
Inhaltsverzeichnis
Handbuch DEU
1.05-12/12
Beschreibung
Ein unterbrechungsfreies Stromversorgungssystem hält die DC 24V
Versorgungsspannung auch dann aufrecht, wenn die zu versorgende Netzspannung
ausfällt. Die Verbraucher arbeiten ohne Unterbrechung zuverlässig weiter.
Die Kombi USV vereint Stromversorgung und Lade- und Kontrolleinheit in einem
Gehäuse, wodurch der Platzbedarf und Verdrahtungsaufwand in Ihrem Schaltschrank
reduziert wird.
Das gesamte System besteht bei einer Kombi-USV aus nur zwei Funktionseinheiten:
- AC/DC Netzteil und Lade- und Kontrolleinheit in einem Gerät
- DC 24V Batteriemodul für die Energiespeicherung
Alle Komponenten für den Aufbau eines unterbrechungsfreien Stromversorgungsystems
sind optimal aufeinander abgestimmt. Sie lassen sich schnell installieren und sind ab dem
ersten Einschalten sofort einsatzbereit.
Angeschlossene Batteriemodule mit „Battery Control" werden von der Compact Kombi-
USV automatisch erkannt. Dynamische Anpassungen wie der optimale Ladestrom pro
Batteriemodul oder eine temperaturabhängige Ladespannung maximieren nachhaltig die
Lebensdauer der verbauten Akkumulatoren.
Über mehrere Signalkontakte und eine integrierte Schnittstelle lässt sich das System in
die Steuerung integrieren. Kritische Betriebszustände werden frühzeitig signalisiert, noch
bevor die Aufrechterhaltung der 24V-Systemspannung gefährdet ist.
Die Compact Kombi-USV ermöglicht das kontrollierte Herunterfahren eines Industrie-PCs
(IPC) nach einer individuellen Pufferzeit. Den wichtigen Neustart des Industrie-PCs bei
Rückkehr der Versorgungsspannung stellt das Gerät ebenfalls sicher.
Bezeichnung:
PC-UPS 1AC/24DC-5
Artikelnummer:
PC-1024-050-0
PC-1024-050-0
KOMBI-USV
POWER COMPACT 1AC/DC 24V/5A
Kombiniertes Schaltnetzteil mit integrierter
USV- Lade- und Kontrolleinheit
Auslösen von Standard
Leitungsschutzschaltern
automatische Erkennung angeschlossener
Batteriemodule
Zuverlässiges Frühwarnsignal bei geringer
Restlebenserwartung der Batterien
Maximale Lebensdauer durch
temperaturkompensiertes
Batteriemanagement
Kontrolliertes Herunterfahren und
zuverlässiger Neustart eines Industrie-PCs
Seite 1 von 18
Inhaltsverzeichnis
Verwandte Anleitungen für Block POWER COMPACT
Inhaltszusammenfassung für Block POWER COMPACT
- Seite 1 Handbuch DEU PC-1024-050-0 1.05-12/12 KOMBI-USV POWER COMPACT 1AC/DC 24V/5A Kombiniertes Schaltnetzteil mit integrierter USV- Lade- und Kontrolleinheit Auslösen von Standard Leitungsschutzschaltern automatische Erkennung angeschlossener Batteriemodule Zuverlässiges Frühwarnsignal bei geringer Restlebenserwartung der Batterien Maximale Lebensdauer durch temperaturkompensiertes Batteriemanagement ...
-
Seite 2: Kurzform Der Technischen Daten
Handbuch DEU PC-1024-050-0 1.05-12/12 Kurzform der technischen Daten Eingangsspannung: AC 100 … 240 V (85-264V) Ausgangsspannung: DC 24 V (23-28,5V) Ausgangsstrom: empfohlene Batteriemodule: 1,2 … 12 Ah Pufferzeit bei Strombedarf 2 / 5 A: 17 / 2,5 Minuten bei 1,2Ah Batteriemodul Pufferzeit bei Strombedarf 2 / 5 A: 5,5 / 2 Stunden bei 12Ah Batteriemodul Umgebungstemperatur:... -
Seite 3: Inhaltsverzeichnis
Handbuch DEU PC-1024-050-0 1.05-12/12 Inhaltsverzeichnis Sicherheitshinweise ................... 4 Bestimmungsgemäßer Gebrauch ................4 Installation ....................... 4 Bedien- und Anzeigeelemente ................4 Anschluss ......................5 Anschlussplan ....................5 Auslösen von Leitungsschutzschaltern ..............6 Signalisierungen ....................6 ... -
Seite 4: Sicherheitshinweise
Handb buch DEU PC-102 24-050- 1.05-1 12/12 Sicher rheitshin nweise Bitte les sen Sie die se Warnun gen und Si icherhinwei ise sorgfält ig durch, b bevor Sie da as Gerät in Betri eb nehmen n. Das Gerä ät darf nur durch fach kundiges u nd qualifizi... -
Seite 5: Anschluss
Handb buch DEU PC-102 24-050- 1.05-1 12/12 os. Besch hreibung LED Ko ontrollleuch hte rot: Stö örung / War rnung LED Ko ontrollleuch hte gelb: Ba atterie Mod LED Ko ontrollleuch hte grün: A Ausgangssp annung OK Einstel llung der Pu ufferzeit 1 …... -
Seite 6: Auslösen Von Leitungsschutzschaltern
Handbuch DEU PC-1024-050-0 1.05-12/12 Auslösen von Leitungsschutzschaltern Eine magnetische Schnellauslösung von Standard-Leitungsschutzschaltern für die Absicherung der DC 24 V Ausgangsspannung ist möglich. Die maximale Leitungslänge (Hin- und Rückleitung) kann der Tabelle für die jeweiligen Leitungsquerschnitte entnommen werden. Leitungsquerschnitt 0,75 mm² 1,5 mm²... -
Seite 7: Signalisierungen Über Led Statusanzeigen
Handbuch DEU PC-1024-050-0 1.05-12/12 Batterie wird geladen Batterie ist fast leer Tiefentladungsschutz aktiv Ausgangsspannung nicht OK Ausgang ist überlastet Signalisierungen über LED Statusanzeigen LED grün LED gelb LED rot Beschreibung Charge / Bat. DC OK Mode Alarm USV arbeitet im Normalbetrieb Ausgangsspannung >... -
Seite 8: Batterieladung
Handb buch DEU PC-102 24-050- 1.05-1 12/12 Batter rieladun Das inte elligente Ba atteriemana agement er rmöglicht d dynamische e Anpassun gen wie die Einstell ung des op ptimalen La destroms o oder eine te emperatura abhängige L Ladespannu ung für alle erk kannten Bat tteriemodu... -
Seite 9: Ladestrom
Handb buch DEU PC-102 24-050- 1.05-1 12/12 Die aut omatische Temperatu urkompensa ation kann jederzeit ü ber die Konfigu urationssoft tware deakt tiviert werd den. Ein fes ster Wert fü ür die Erhaltu ngsladesch hlussspannu ung kann in ndividuell h interlegt w erden. -
Seite 10: Qualitätstest
Handbuch DEU PC-1024-050-0 1.05-12/12 werden die Akkumulatoren kurzzeitig geringfügig belastet, um einen korrekten Anschluss des Batteriemoduls, funktionsfähige Akkumulatoren und eine intakte Sicherung zu gewährleisten. Der Präsenztest wird im Normalbetrieb alle 60 Sekunden durchgeführt. Im Falle eines negativen Ergebnisses wird der Test zyklisch in 30 Sekundenabständen wiederholt. Sofern der Präsenztest ein negatives Ergebnis liefert, wird die Störung „kein Batteriebetrieb möglich“... -
Seite 11: Batteriebetrieb
Handbuch DEU PC-1024-050-0 1.05-12/12 Batteriebetrieb Bei Ausfall der Netzspannung wird unterbrechungsfrei in den Batteriebetrieb umgeschaltet. Die benötigte Energie zur Aufrechterhaltung der DC 24V Versorgungsspannung wird aus dem Batteriemodul entnommen. Die Höhe der Ausgangsspannung ist direkt vom Ladezustand und der Kapazität der Akkumulatoren abhängig. -
Seite 12: Verzögerungszeit
Handbuch DEU PC-1024-050-0 1.05-12/12 Die zeitliche Abfolge von „Verzögerungszeit“, „PC Herunterfahren“ und „PC Leerlaufzeit“ ist fest definiert. Durch die Möglichkeit der Abschaltung des Ausgangs trotz Netzwiederkehr während eines Batteriebetriebs, kann ein IPC nach dem Herunterfahren zuverlässig wieder neu gestartet werden. Verzögerungszeit Erfolgt im Batteriebetrieb noch während der eingestellten Verzögerungszeit die Wiederkehr der Netzspannung, so wird der Ausgang des Kombi-USV-Moduls nicht... - Seite 13 Handb buch DEU PC-102 24-050- 1.05-1 12/12 Bild 2 W Wiederkehr de er Eingangss spannung wä ährend eing estellter Ver rzögerungsze Bild 3 W Wiederkehr de er Eingangss spannung na ach Ablauf e ingestellter V Verzögerung gszeit Bild 4 ke eine Wiederk kehr der Eing gangsspannu...
-
Seite 14: Fernabschaltung Im Pufferbetrieb
Handbuch DEU PC-1024-050-0 1.05-12/12 Fernabschaltung im Pufferbetrieb Soll die angeschlossene Last am Ausgang des Kombi-USV-Moduls während des Batteriebetriebs nicht aus dem Batteriemodul versorgt werden, z.B. im NOT AUS Betrieb, kann der Batteriebetrieb außer Funktion gesetzt werden. Hierzu ist die Verbindung zwischen den beiden Kontakte R1/R2 des „Remote“- Eingangs zu unterbrechen. -
Seite 15: Lagerun Ng Und L
Handb buch DEU PC-102 24-050- 1.05-1 12/12 Leben nsdauer, Lagerun ng und L Ladung d der Akku umulator In den Batteriemo odulen sind verschloss sene wartun ngsfreie Ble eivlies Akku umulatoren verbaut t, die für Um mgebungst temperatur ren von -10 0°... -
Seite 16: Abmessungen
Handb buch DEU PC-102 24-050- 1.05-1 12/12 Abme essungen Tech nische Daten Einga Eingan ngsspannun 100 - -240 V AC Eingan ngsspannun ngsbereich 85 - 2 264 V AC Eingan ngsspannun ngsderating g AC -1,5 % %/Vac < 1 10 Vac Eingan ngsspannun ngsbereich... -
Seite 17: Ausgang Batteriebetrieb
Handbuch DEU PC-1024-050-0 1.05-12/12 Ausgangsspannung 24 V DC ± 1% (SELV) Ausgangsspannungsbereich 23,0 - 28,5 V DC Ausgangsstrombegrenzung Typ. 6,5 A, Konstantstrom Regelabweichung < 1 % (Laständerung statisch 10 % ... 90 %) Verlustleistung (Nennlast und Batterie 22 W (100 Vac) / 17W (230 Vac) geladen) max. -
Seite 18: Umgebungsbedingungen
Handbuch DEU PC-1024-050-0 1.05-12/12 Parametrierung Anschlüsse WAGO-Serie 733 0,08 mm² ... 0,5 mm² / AWG 28 ... 20 Umgebungsbedingungen Umgebungstemperaturen -25 bis +70°C, Derating -3%/K >50°C Erforderlicher Mindestabstand (seitlich) 0 mm zu benachbarten Geräten Erforderlicher Mindestabstand 50 mm (oben/unten) zu benachbarten Geräten Lagertemperatur -40°C…+85°C Mechanische Angaben...
