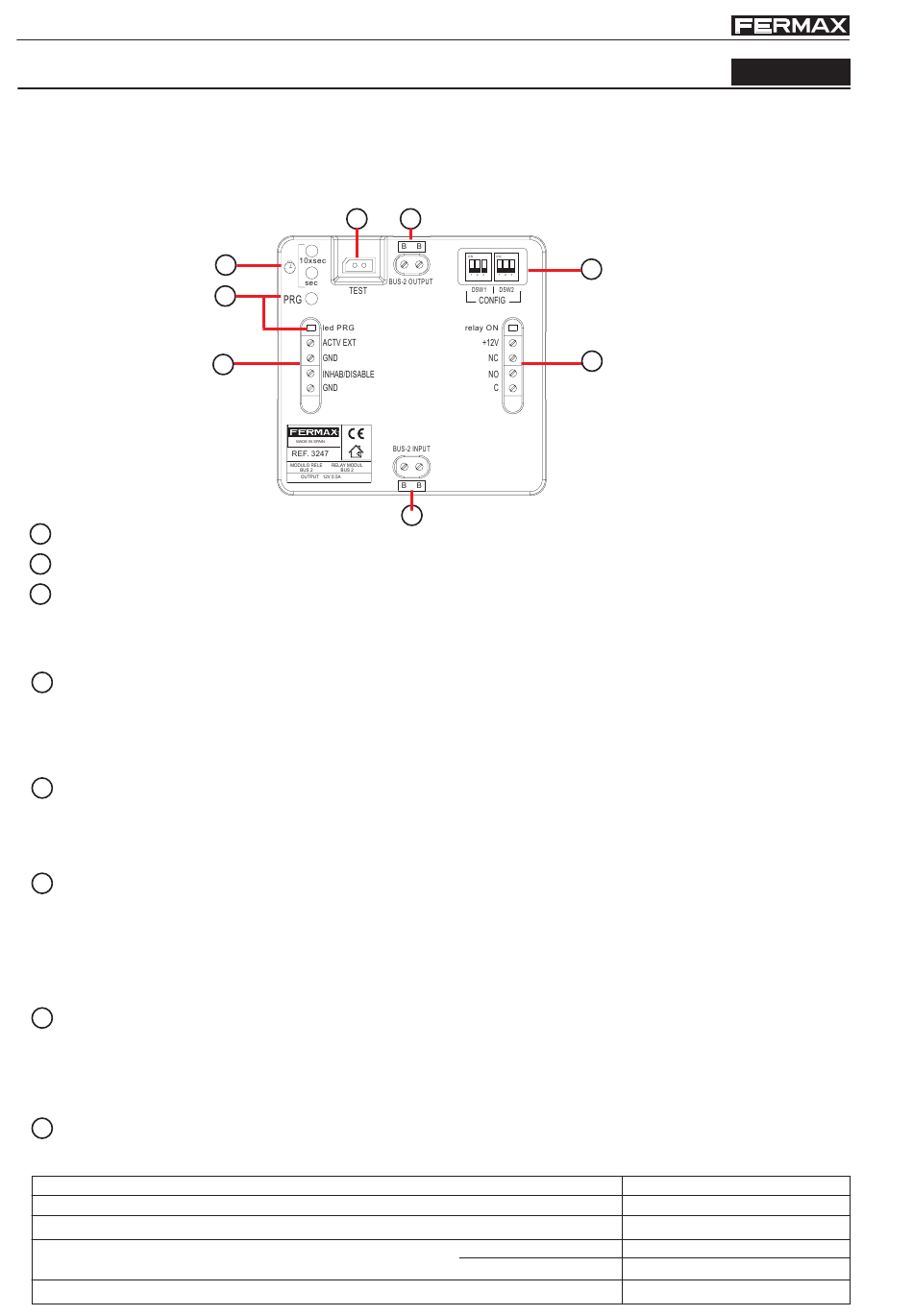

Relè BUS2 (Rif.3247)
Il Relè BUS2 consente di disporre, negli impianti BUS2, di un relè libero da potenziale, con diverse modalità configurabili
di funzionamento e di attivazione:
- attivazione del relè mediante comandi generati dai terminali di appartamento e/o pulsantiere esterne.
- attivazione esterna: mediante pulsantiere, interruttori esterni aggiuntivi, ecc.
Il relè BUS2 si installa in un punto intermedio del bus senza necessità di cablaggio aggiuntivo.
BUS INPUT: Connettore Ingresso BUS2
1
2 BUS OUTPUT: Connettore Uscita BUS2.
3
Contatti di relè liberi da potenziale (max 5A):
· C, NO, NC: Comune, Normalmente aperto, Normalmente chiuso.
· +12: Uscita ausiliare di tensione 12Vdc.
· Led Relè ON: Led indicatore uscita relè attiva.
4 Controllo esterno del relè:
· ACT/EXT, GND: Attivazione del relè per contatto esterno. Aziona il relè quando avviene un cortocircuito tra
i morsetti ACT/EXT e GND.
· INAB/DISABLE, GND: Disabilita qualsiasi operazione sul relè (derivante da comando o attivazione esterna)
durante il cortocircuito di entrambi i morsetti.
5 CONFIG: Dipswitches di configurazione.
· DSW1 MODE: Configurazione della modalità di funzionamento del relè.
· DSW2 COMMAND: Configurazione della modalità di controllo (comandi di controllo, attivazione esterna)
V. paragrafo "Configurazione del Relè BUS2"
6 PRG: Pulsante di programmazione.
Led Relè ON: Led indicatore relè in modalità programmazione.
Nel relè BUS2 è possibile programmare direzioni BUS2 (dalla 1 alla 199), in modo tale che risponda unicamente
al comando di attivazione, proveniente da un dispositivo la cui direzione coincida con qualcuna di quelle programmate
previamente nel relè.
V. paragrafo "Configurazione del Relè BUS2"
7 TEMPO di attivazione. Consente di programmare il tempo di attivazione del relè (da 1 a 600 secondi) quando
questo si configura in modalità di funzionamento temporizzato.
· SEC: Con ogni digitazione si incrementa il tempo di attivazione in 1 secondo.
· 10xSEC: Con ogni digitazione si incrementa il tempo di attivazione in 10 secondi.
V. paragrafo "Configurazione del Relè BUS2"
8 TEST: Conettore disponibile per la connessione del "Collaudatore BUS2" (v. paragrafo "Collaudatore BUS2").
* Caratteristiche Tecniche
Alimentazione
Consumo

Temperatura di funzionamento

Contatti di relè
Dimensioni (altezza x larghezza x profondità)
Pag. 22
8
7
6
4
2
1
attivato
Tensione massima
Corrente massima
ITALIANO
5
3
24 Vdc
33 mA
-0 , +50 °C // 32, +122ºF
30Vcc - 220 Vca
5 A
86 x 89 x 26 mm // 3.4 x 3.5 x 1"
