Configuração e funcionamento do Relé BUS2
* Modos de activação. Comandos. DSW2
O primeiro aspecto a configurar é o modo de activação, que indica ante que acções o relé BUS2 actuará. Estas
podem ser um comando gerado por um dispositivo da instalação (telefone, monitor ou placa) ou mediante um
contacto externo.
Contacto externo:
· Activação do relé:
Ao realizar um curto entre as bornas ACT/EXT e GND mediante um elemento externo (cabo, um interruptor...
etc.) o relé activa-se.
Esta activação é adicional e independente à activação por comando. Para que o contacto externo seja a
única activação, não deve ter configurado nenhum comando.
· Desabilitação do relé:
Ao realizar um curto entre as bornas INHAB/DISABLE e GND (INHAB), o relé BUS2 fica desabilitado, Não
responde aos comandos ou activação externa, ficando num estado de mínimo consumo.
Para voltar a habilitar o relé abrir o contacto INHAB-GND.
Activação por comando de dados:
Segundo esteja configurado DSW2 o dispositivo actuará ante os seguintes comandos (acção realizada desde
o telefone, monitor ou placa).
Só pode ser seleccionado um único comando.

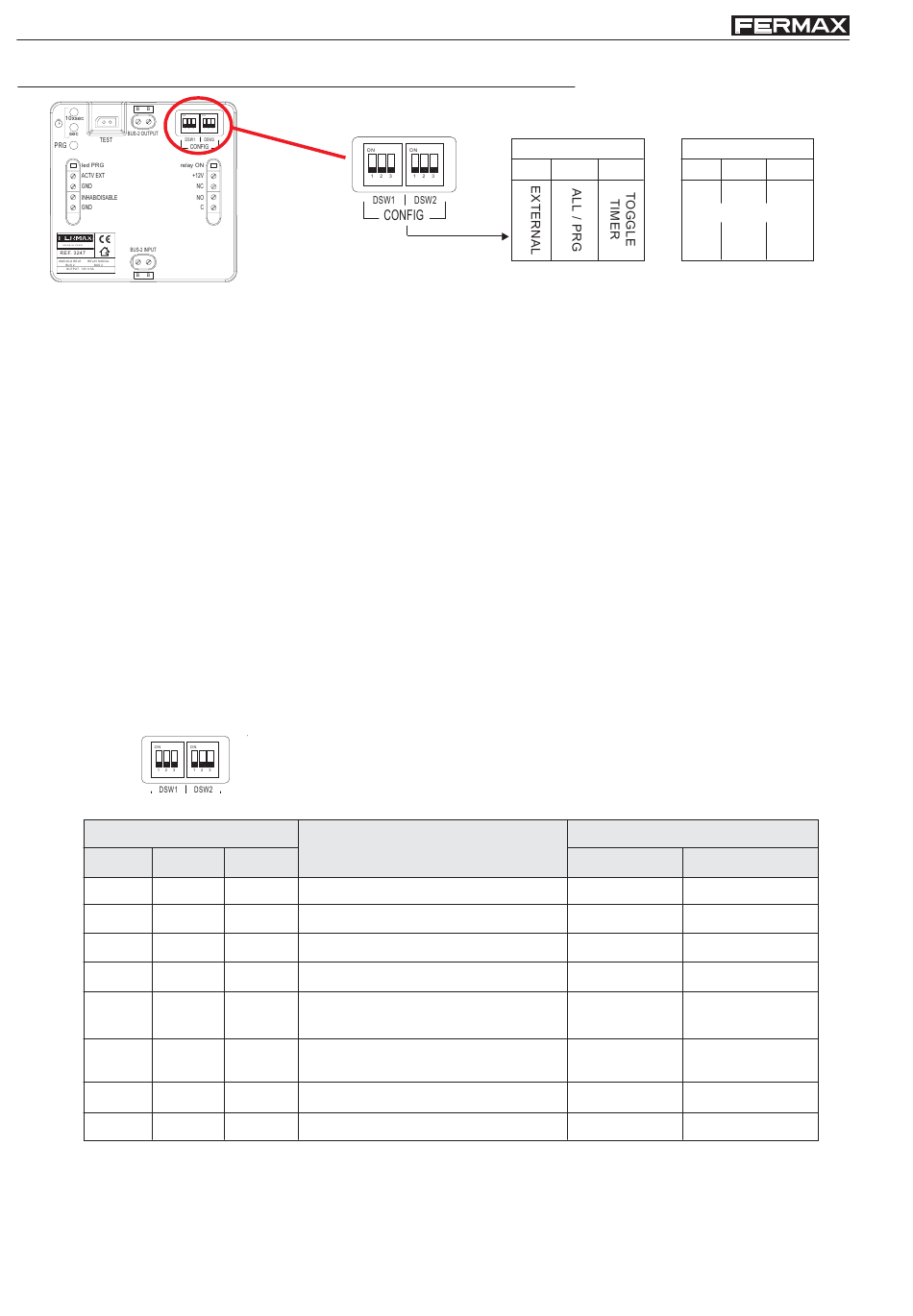

DSW1 DSW2
CONFIGURAÇÃO DSW2
1 2
ON ON
ON ON
ON OFF
ON OFF
OFF ON
OFF ON
OFF OFF
OFF OFF
(1) O relé BUS2 activa-se se o comando gerado por um dispositivo coincide com o configurado no relé BUS2.
O relé BUS2 pode configurar-se para atender os comandos de todos os dispositivos ou só de certos dispositi-
vos. Este modo de funcionamento se configura mediante o DSW1.
(2) Relé da placa: relé do amplificador da placa que gera a chamada.
Se o comando «Chamada desde placa» está seleccionado e a opção «EXTERNAL» do switch DSW1 está em
ON, ante uma chamada da placa, activa-se o relé BUS2 e o relé da placa que realiza a chamada.
Pag. 20
COMANDO
Acção a realizar desde o dispositivo
3
correspondente
ON
Chamada ao porteiro
OFF
Acendimento automático
ON
Activação F1
OFF
Activação F2
Abertura da porta
ON
(chamada prévia desde placa secundária)
Abertura da porta
OFF
(chamada prévia desde placa principal)
ON
Chamada desde placa
OFF
Comandos desativados
DSW1
1 2 3
RELÉS que activam o comando
(1)
RELÉ BUS 2
X
X
X
X
X
X
X
X
DSW2
1 2 3
COMANDOS
RELÉ placa
(2)
X
