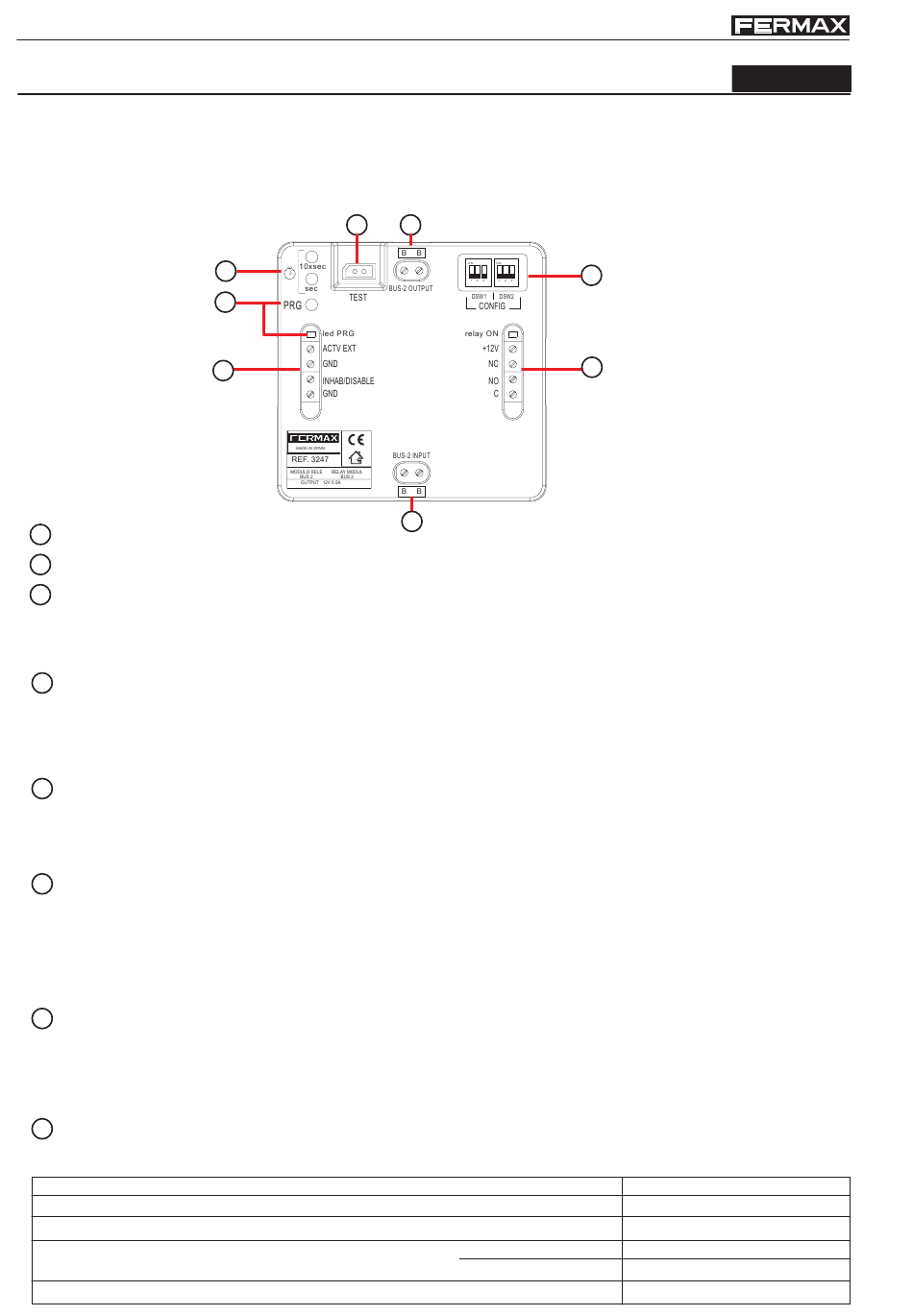

Relais BUS2 (réf. 3247)
Le relais BUS2 permet d'avoir, sur des installations BUS2, un relais sans potentiel, avec plusieurs modes dont le
fonctionnement et l'activation peuvent être configurés :
- activation du relais à l'aide de commandes générées à partir des terminaux du logement et/ou des platines de rue,
- activation externe : à l'aide de boutons-poussoirs, d'interrupteurs externes supplémentaires, etc.
Le relais BUS2 s'installe à un point intermédiaire du bus sans recourir à un câblage supplémentaire.
BUS INPUT : connecteur entrée BUS2.
1
2 BUS OUTPUT : connecteur sortie BUS2.
3
Contacts de relais sans potentiel (5 A max.) :
· C, NO, NC : commun, normalement ouvert, normalement fermé.
· +12 : sortie auxiliaire de tension 12 Vcc.
· Led Relay ON : témoin sortie de relais active.
4 Contrôle externe du relais :
· ACT/EXT, GND : activation du relais par contact externe. Actionne le relais lors d'un court-circuit entre les
bornes ACT/EXT et GND.
· INAB/DISABLE, GND : désactive toute opération sur le relais (en provenance de la commande ou de
l'activation externe) pendant la durée du court-circuit entre les deux bornes.
5 CONFIG : commutateurs de configuration.
· DSW1 MODE : configuration du mode de fonctionnement du relais.
· DSW2 COMMAND : configuration du mode de contrôle (commandes de contrôle, activation externe).
Voir rubrique « Configuration du relais BUS2 ».
6 PRG : bouton de programmation.
Led Relay ON : témoin relais en mode programmation.
Sur le relais BUS2, l'on peut programmer des adresses BUS2 (de la 1 à la 199). Il répond donc uniquement à la
commande d'opération provenant d'un dispositif dont l'adresse coïncide avec l'une de celles programmées
précédemment sur le relais.
Voir rubrique « Configuration du relais BUS2 ».
7 DURÉE d'activation : permet de programmer la durée d'activation du relais (de 1 à 600 secondes) lorsque ce
dernier est configuré en mode de fonctionnement Temporisé.
· SEC : à chaque pression, l'on augmente la durée d'activation d'1 seconde.
· 10xSEC : à chaque pression, l'on augmente la durée d'activation de 10 secondes.
Voir rubrique « Configuration du relais BUS2 ».
8 TEST : connecteur disponible pour la connexion du « vérificateur BUS2 » (voir rubrique « Vérificateur BUS2 »).
* Caractéristiques techniques
Alimentation
Consommation
Température de fonctionnement
Contacts de relais
Dimensions (hauteur x largeur x profondeur)
Pag. 10
8
7
6
4
2
1
activé
Tension maximale
Courant maximal
FRANÇAIS
5
3
24 Vcc
33 mA
-0 , +50 °C // 32, +122 ºF
30 Vcc - 220 Vca
5 A
86 x 89 x 26 mm // 3.4 x 3.5 x 1"
