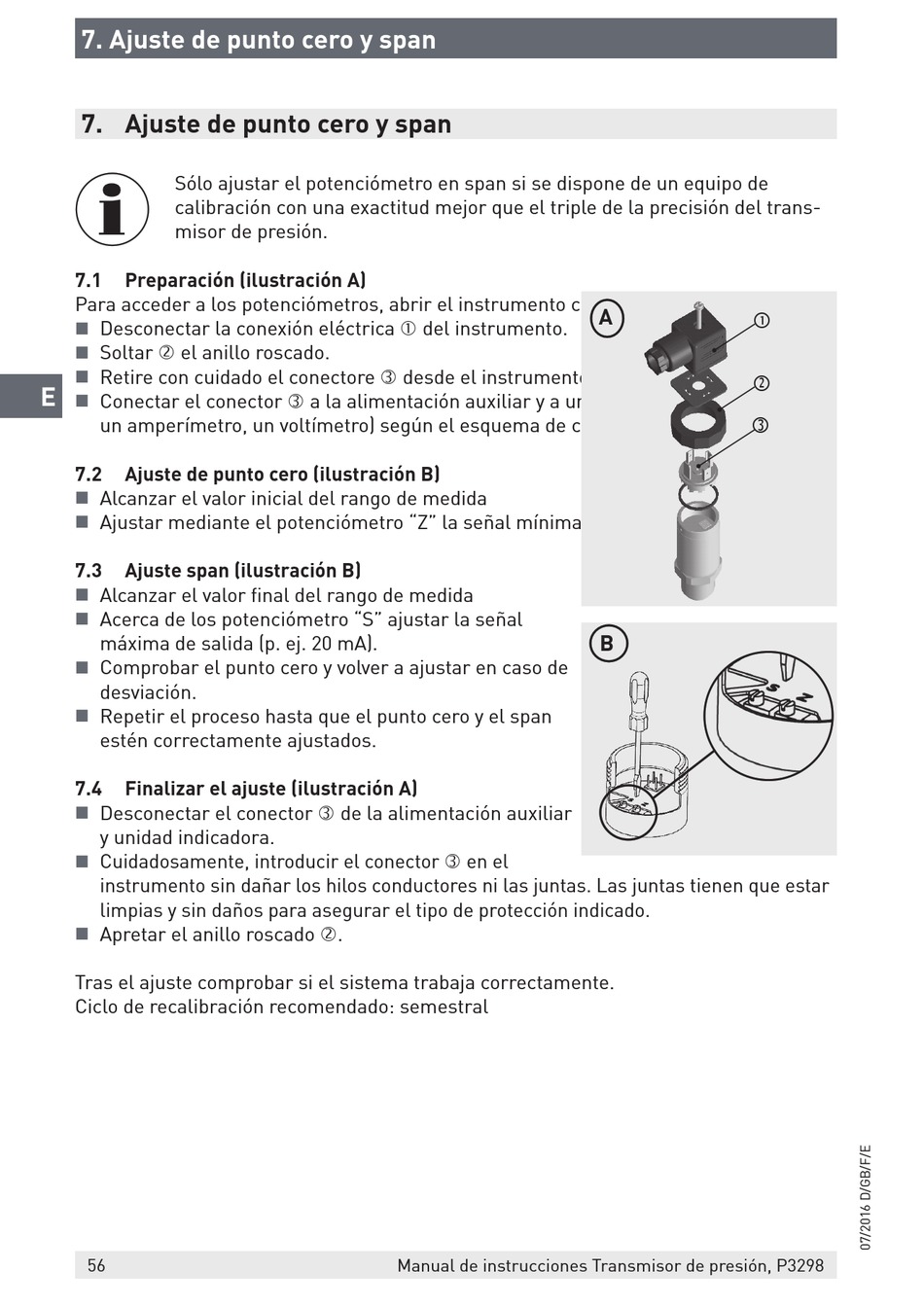

7. Ajuste de punto cero y span

7. Ajuste de punto cero y span
Sólo ajustar el potenciómetro en span si se dispone de un equipo de
calibración con una exactitud mejor que el triple de la precisión del trans-
misor de presión.
7.1 Preparación (ilustración A)
Para acceder a los potenciómetros, abrir el instrumento como sigue:
Desconectar la conexión eléctrica  del instrumento.
■
Soltar  el anillo roscado.
■
Retire con cuidado el conectore  desde el instrumento.
■
Conectar el conector  a la alimentación auxiliar y a una unidad indicadora (p. ej.
E
■
un amperímetro, un voltímetro) según el esquema de conexión.
7.2 Ajuste de punto cero (ilustración B)
■
Alcanzar el valor inicial del rango de medida
■
Ajustar mediante el potenciómetro "Z" la señal mínima de salida (p. ej. 4 mA).
7.3 Ajuste span (ilustración B)
■
Alcanzar el valor final del rango de medida
■
Acerca de los potenciómetro "S" ajustar la señal
máxima de salida (p. ej. 20 mA).
■
Comprobar el punto cero y volver a ajustar en caso de
desviación.
■
Repetir el proceso hasta que el punto cero y el span
estén correctamente ajustados.
7.4 Finalizar el ajuste (ilustración A)
Desconectar el conector  de la alimentación auxiliar
■
y unidad indicadora.
Cuidadosamente, introducir el conector  en el
■
instrumento sin dañar los hilos conductores ni las juntas. Las juntas tienen que estar
limpias y sin daños para asegurar el tipo de protección indicado.
Apretar el anillo roscado .
■
Tras el ajuste comprobar si el sistema trabaja correctamente.
Ciclo de recalibración recomendado: semestral
56 Manual de instrucciones Transmisor de presión, P3298

