Starmix 697 Gebrauchsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Starmix Starmix 697
Inhaltszusammenfassung für Starmix Starmix 697

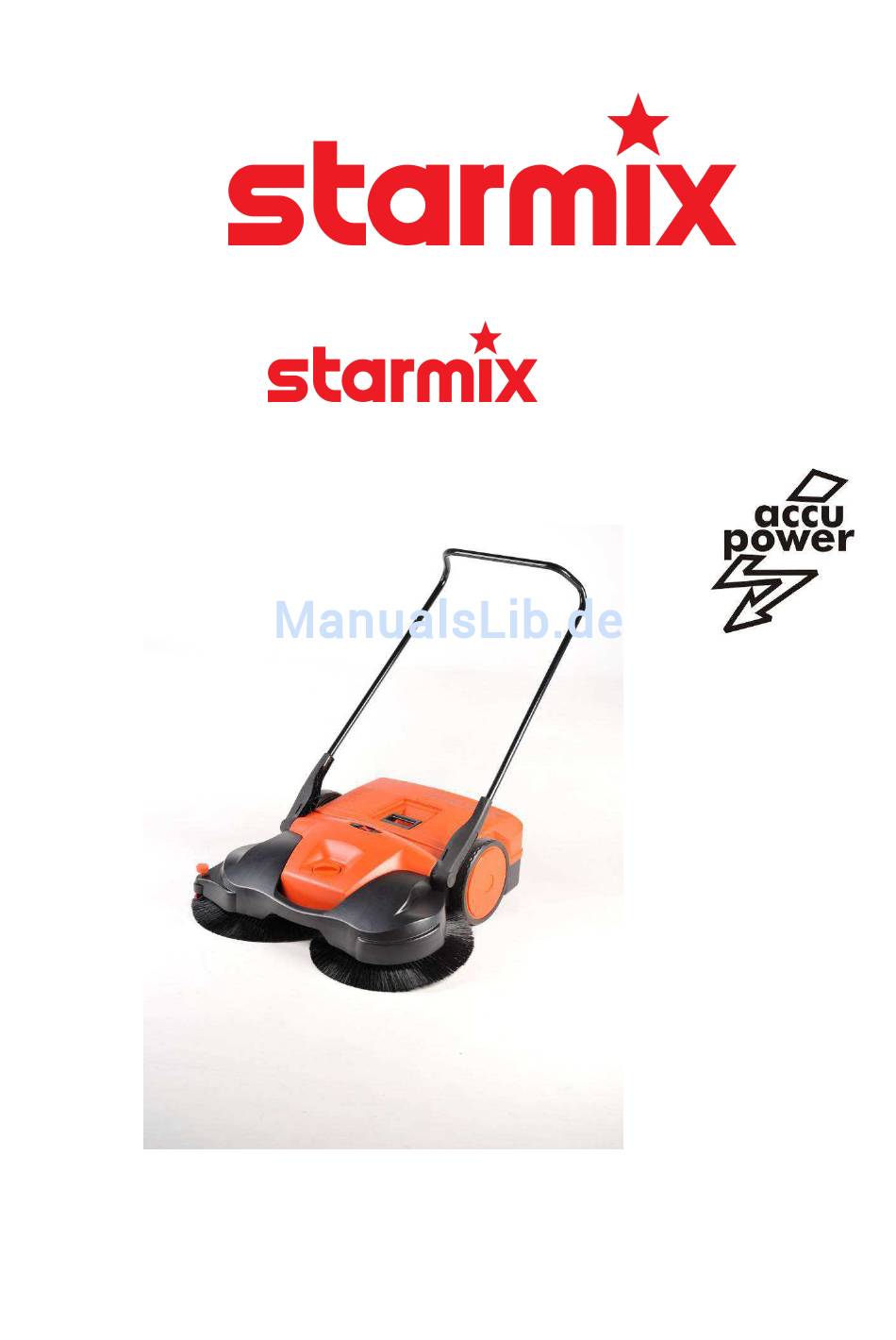

- Seite 1 Gebrauchsanleitung Users Manual /Notice d’emploi ab 09/2011...
-
Seite 2: Sicherheitshinweise

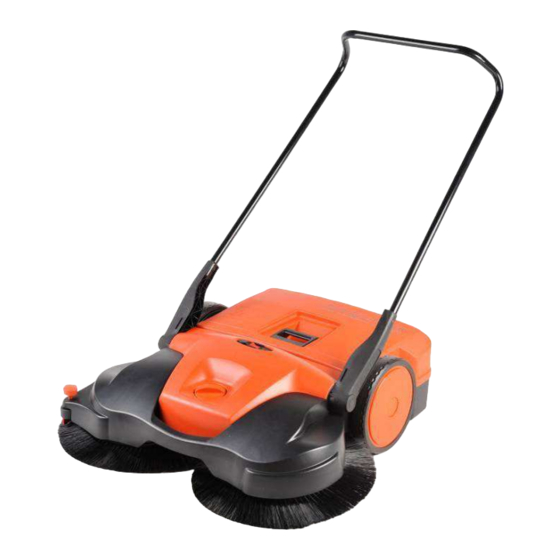

Sicherheitshinweise Vor Benutzung des Gerätes unbedingt lesen und beachten! Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie Ihren Fachhändler bzw. den Transporteur. Lesen Sie vor der Inbetriebnahme die Betriebsanleitung Ihres Gerätes und beachten Sie besonders diese Sicherheitshinweise. Anwendung Die Kehrmaschine ist nicht für das Aufkehren von Flüssigkeiten geeignet. Keine brennenden oder glühenden Gegenstände kehren, wie z.B. - Seite 3 Sehr geehrte Kundin, Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause STARMIX entschieden haben. Die STARMIX 697 ist eine besonders leistungsstarke und einfach zu bedienende Kehrmaschine mit permanentem Bürstenantrieb, welche auf jeder ebenen und harten Fläche sowie auf Teppich eingesetzt werden kann.
- Seite 4 Stufe 5-8: zur Nachregulierung des Bürstenverschleiß Bitte beachten Sie, dass die Bürsten nur mit leichtem Druck auf dem Boden aufliegen. Tiefere Einstellungen ergeben keine bessere Reinigung und erhöhen den Verschleiß. Betrieb Schalten Sie die Maschine am Schalter (Pos 10.01) ein und schieben Sie die Kehrmaschine mit normaler Schrittgeschwindigkeit vor sich her (die Bürsten zeigen dabei von Ihnen weg), den Schiebebügel dabei leicht anheben.
- Seite 5 Herunterdrücken des Behältergriffes verriegeln. Lagerung Die STARMIX 697 wird am zweckmäßigsten senkrecht abgestellt. Dadurch werden die Büsten entlastet und der Verschleiß wird verringert. Längere Lagerzeiträume ( z.B. Winterpause ) ohne Nachladung der Batterie nur mit abgezogenem Batteriekabel vornehmen ( siehe unten).
- Seite 6 Maximale Temperaturen: Anwendung: -10° C ~ 50° C Laden: 0° C ~ 40° C Lagerung: -10° C ~ 40° C Pflege Sie haben sich für ein wartungsfreundliches Produkt entschieden. Es dürfen nur solche Wartungsarbeiten durchgeführt werden, die im nachfolgenden Kapitel beschrieben werden.
-
Seite 7: Wartung
- Batterie muss wieder neu geladen werden. Die Batterie nicht im entladenen, bzw. teil entladenen Zustand lagern - Schmutzbehälter leeren zusätzlich alle 10 Betriebsstunden - Getriebe Pos 3 + 4 reinigen und mit STARMIX Gleitspray einsprühen zusätzlich alle 50 Betriebsstunden - Bürsten auf Verschleiß prüfen - Getriebe auf Verschleiß prüfen Fehlerbehebung Gerät ist nur schwer zu schieben... -
Seite 8: Technische Daten
Technische Daten STARMIX 697 Kehrbreite ca. 97 cm Kehrleistung ca. 4100 m²/Stunde Schmutzbehälter 50 l Gewicht 25 kg Betriebszeit bei voller Akkuleistung* ca. 60 min Batterie Spannung 12 V Leistung 12 Ah Gewicht 3,8 kg Minimale Lagertemperatur -10° C Ladegerät... - Seite 22 -22- Stand 03/2013...
- Seite 23 CE – Konformitätserklärung für Steckerladegerät CE Declaration of Conformity Charger -23- Stand 03/2013...
- Seite 24 Ersatzteile / Spare Parts / Liste des pièces de rechange STARMIX 697 -24- Stand 03/2013...
- Seite 25 Art. No. alte Art. Bezeichnung / Description Pos. old No. 000005 Führungsrolle / edge guiding roller Pos. 1.05 000007 Schraube / screw Pos. 1.07 400110 Lagerzapfen / pivot housing Pos. 1.10 600111 Verstellknopf / height adjustment dial Pos. 1.11 600112 Rahmen / housing Pos.
- Seite 26 Art. No. alte Art. Bezeichnung / Description Pos. old No. 400915 Kugellager 6805zz / ball bearing 6805zz Pos. 9.15 400916 Klemmstift / pin Pos. 9.16 600918 Dichtlippe kurz / seal short Pos. 9.18 501016 Schalter mit Überlastschutz / switch with fuse Pos.10.01 501002 Ladebuchse / loading socket...
- Seite 27 Electrostar GmbH D – 7262 Reichenbach/Fils Tel.: +49 (0) 7153 982 - 0 Fax: +49 (0) 7153 982 – 307 info@starmix.de www.starmix.de -27- Stand 03/2013...
