Pfannenberg PY L-S-TL Kurzanleitung Seite 8

it

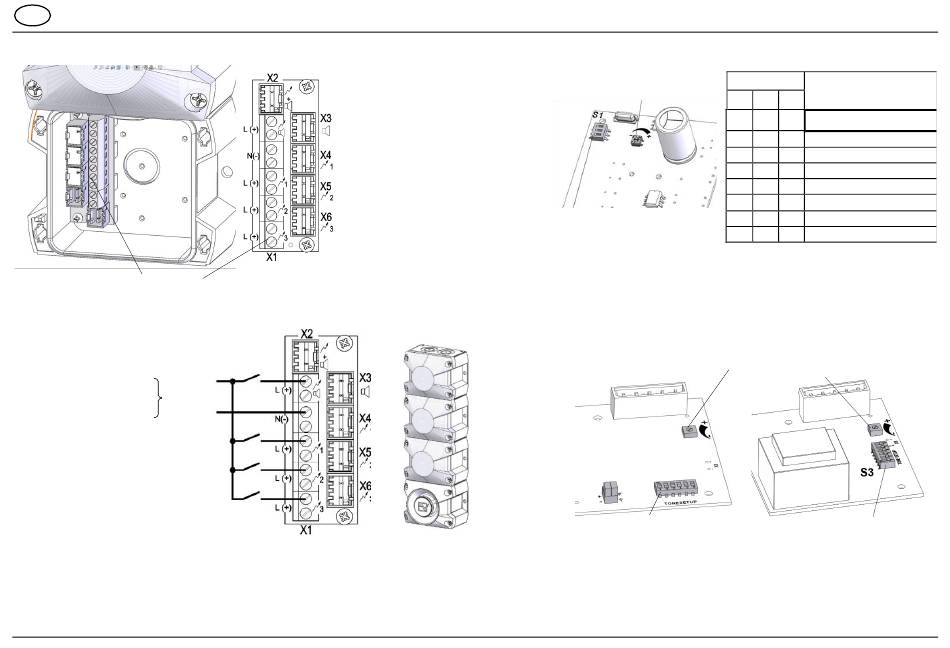

Collegamento elettrico:
(scheda nel 1°
Terminale di collegamento (X1)
ca:
L/
Collegamento tensione
operativa
N/
1° elemento
2° elemento
3° elemento
03/2020
elem./nella parte inf. del segnalatore acustico)
X1 Collegamento tensione opera-
tiva
X2 Connettore scheda segnalatore
acustico per uso congiunto con
1° elemento
X3 Connettore scheda segnalatore
acustico
X4 Connettore 1° elemento
X5 Connettore 2° elemento
X6 Connettore 3° elemento
cc:
+
-
Guida rapida PY L-S-TL/ PY L-S-TLA
Impostazioni della segnalazione visiva (scheda nella calotta)
Controllo dell'intensità della
luce
Selezione della
modalità operativa
Impostazioni della segnalazione acustica
(scheda di controllo nella parte superiore del segnalatore acustico)
Versione cc
3° elemento
2° elemento
1° elemento
Selettore toni
È possibile selezionare il tono desiderato mediante l'apposito inter-
ruttore S3. Il tono viene emesso una volta attivata la tensione di
alimentazione. La tabella toni allegata riporta l'elenco completo di
tutti i toni.
8/12
S1
Modalità operativa
1 2 3
OFF OFF OFF Luce flash 1 Hz
OFF OFF ON Luce flash 0,75 Hz
OFF ON OFF Luce continua
OFF ON ON Luce intermittente 1 Hz
ON OFF OFF Luce flash 2 Hz
ON OFF ON Luce intermittente 2 Hz
ON ON OFF Luce flash 0,1 Hz
ON ON ON Luce flash 0,5 Hz
*
Impostazioni di f abbrica
Versione ca
Regolazione volume
S3
Selettore toni
*
086050012
