Pfannenberg PY L-S-TL Kurzanleitung Seite 6

fr

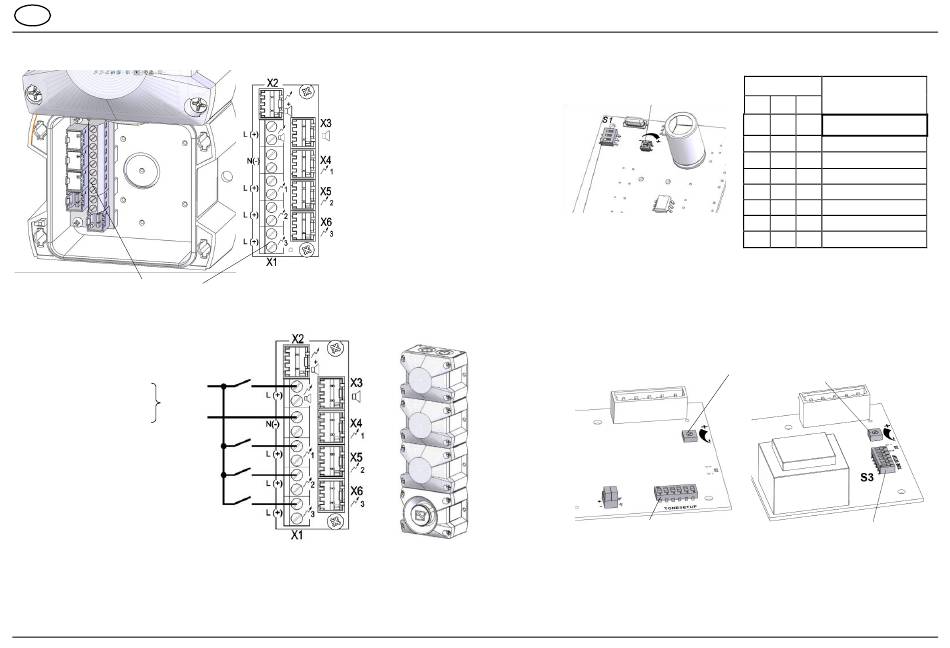

Branchement électrique :
(platine au 1er niveau / dans la partie inf érieure de la sirène)
Borne (X1) de raccordement
CA : CC :
L/
Raccordement de la
tension de service
N/
1er niveau
2e niveau
3e niveau
03/2020
X1 Raccordement de la tension de
service
X2 Fiche de la platine de la sirène
pour un f onctionnement com-
mun avec le 1er niveau
X3 Fiche de la platine de la sirène
X4 Fiche de 1er niveau
X5 Fiche de 2e niveau
X6 Fiche de 3e niveau
+
-
Notice abrégée PY L-S-TL / PY L-S-TLA
Réglages optiques
Commande de l'intensité
lumineuse
Choix du
mode opératoire
(Platine pilote dans la partie supérieure de la sirène)
Version CA
3e niveau
2e niveau
1er niveau
Commutateur de tonalité
Le son souhaité peut être sélectionné à l'aide du commutateur de
tonalité S3. Après l'application de la tension d'alimentation, un son
est émis. Un tableau complet des sons est disponible en annexe.
6/12
(platine dans le capot)
S1
Mode opératoire
1 2 3
OFF OFF OFF Flash
OFF OFF ON Flash
OFF ON OFF Fixe
OFF ON ON Clignotant 1 Hz
ON OFF OFF Flash
ON OFF ON Clignotant 2 Hz
ON ON OFF Flash
ON ON ON Flash
* Réglage d'usine
Réglages sonores
Version CC
Dispositif de réglage du volume
S3
Commutateur de tonalité
*
1 Hz
0,75 Hz
2 Hz
0,1 Hz
0,5 Hz
086050012
