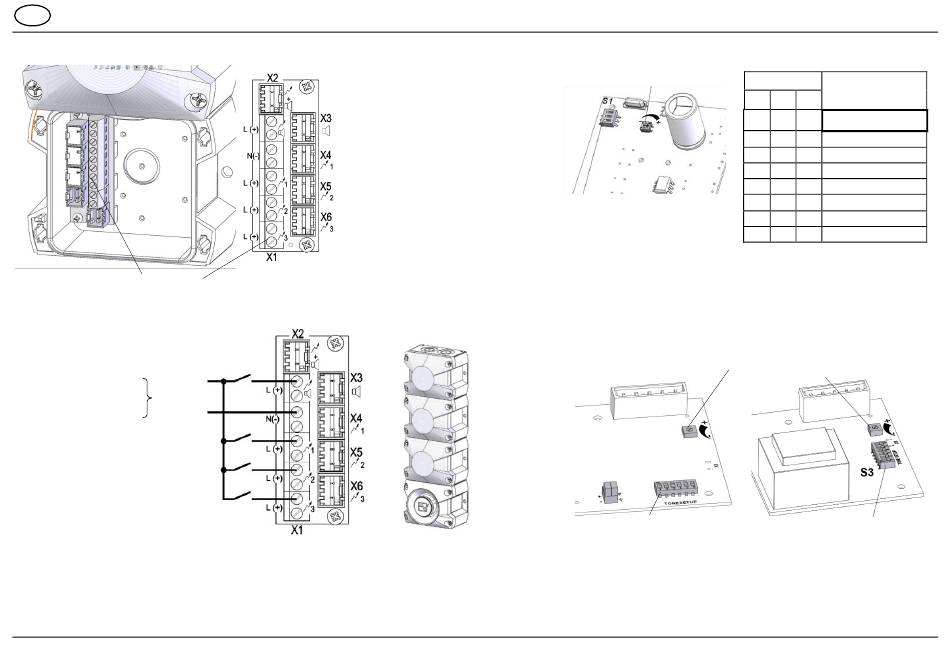

Pfannenberg PY L-S-TL Kurzanleitung Seite 2

de
Elektrischer Anschluss:
(Platine in der 1. Stuf e/ im Schallgeber-Unterteil)
Anschlussklemme (X1)
AC: DC:
L/
Betriebsspannungs-
anschluss
N/
1. Stuf e
2. Stuf e
3. Stuf e
03/2020
X1 Betriebsspannungsanschluss
X2 Stecker von Schallgeberplatine
bei gemeinsamem Betrieb mit
1. Stuf e
X3 Stecker von Schallgeberplatine
X4 Stecker 1. Stuf e
X5 Stecker 2. Stuf e
X6 Stecker 3. Stuf e
+
-
Kurzanleitung PY L-S-TL/ PY L-S-TLA
Optische Einstellungen
Steuerung der Lichtintensität
Wahl der
Betriebsart
(Treiberplatine im Schallgeber-Oberteil)
DC-Version
3. Stuf e
2. Stuf e
1. Stuf e
Tonartenschalter
Der gewünschte Ton wird mit dem Tonartenschalter S3 ausge-
wählt. Nach Anlegen der Versorgungsspannung wird der Ton er-
zeugt. Eine vollständige Tonartentabelle bef indet sich im Anhang.
2/12
(Platine in der Haube)
S1
Betriebsart
1 2 3
OFF OFF OFF Blitzlicht
OFF OFF ON Blitzlicht
OFF ON OFF Dauerlicht
OFF ON ON Blinklicht 1 Hz
ON OFF OFF Blitzlicht
ON OFF ON Blinklicht 2 Hz
ON ON OFF Blitzlicht
ON ON ON Blitzlicht
*
Werkseinstellung
Akustische Einstellungen
AC-Version
Lautstärkeregler
S3
Tonartenschalter
*
1 Hz
0,75 Hz
2 Hz
0,1 Hz
0,5 Hz
086050012
