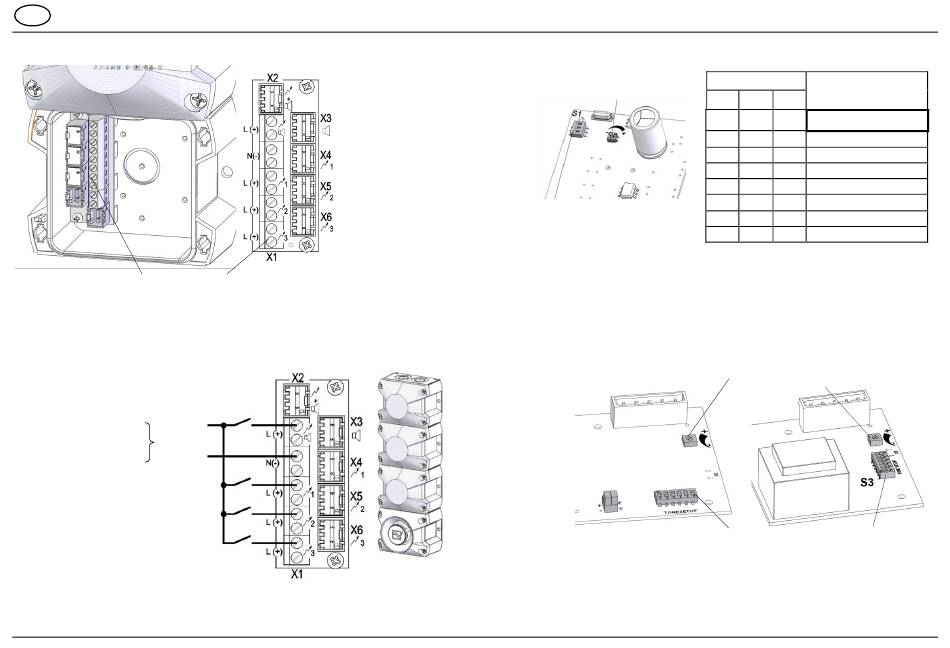

Электрическое подключение:
Соединительный зажим (X1)
пост.
Перем.
тока: Ток
L/ +
Подключение рабо-
чего напряжения
N/
1-ая ступень
2-ая ступень
3-ья ступень
03/2020
ступени
(Плата в 1-ой / в нижней части излучателя звука)
X1 Подключение рабочего
напряжения
X2 Штекер платы излучателя
звука при совместной
работе с 1-ой ступенью
X3 Штекер платы излучателя
звука
X4 Штекер 1-ой ступени
X5 Штекер 2-ой ступени
X6 Штекер 3-ей ступени
а:
-
Краткое руководство PY L-S-TL/ PY L-S-TLA
Оптические настройки
Регулирование интенсив-
ности освещения
Выбор режима работы
(Плата драйвера в верхней части излучателя звука)
Версия пост. тока
3-ья ступень
2-ая ступень
1-ая ступень
Требуемый звуковой тон выбирается с помощью переключа-
теля звуковых тонов S3. После подачи напряжения питания
генерируется звуковой тон. Полная таблица звуковых тонов
находится в приложении.
1012
(Плата в колпаке)
S1
Режим работы
1 2 3
ВЫКЛ. ВЫКЛ. ВЫКЛ.
Вспышка 1 Гц
ВЫКЛ. ВЫКЛ. ВКЛ. Вспышка 0,75 Гц
Постоянный свет
ВЫКЛ. ВКЛ. ВЫКЛ.
Мигающий свет 1 Гц
ВЫКЛ. ВКЛ. ВКЛ.
Вспышка 2 Гц
ВКЛ. ВЫКЛ. ВЫКЛ.
Мигающий свет 2 Гц
ВКЛ. ВЫКЛ. ВКЛ.
Вспышка 0,1 Гц
ВКЛ. ВКЛ. ВЫКЛ.
Вспышка 0,5 Гц
ВКЛ. ВКЛ. ВКЛ.
* Заводская установка
Акустические настройки
Версия перем. Тока
Регулятор громкости
S3
Переключатель звуковых тонов
*
