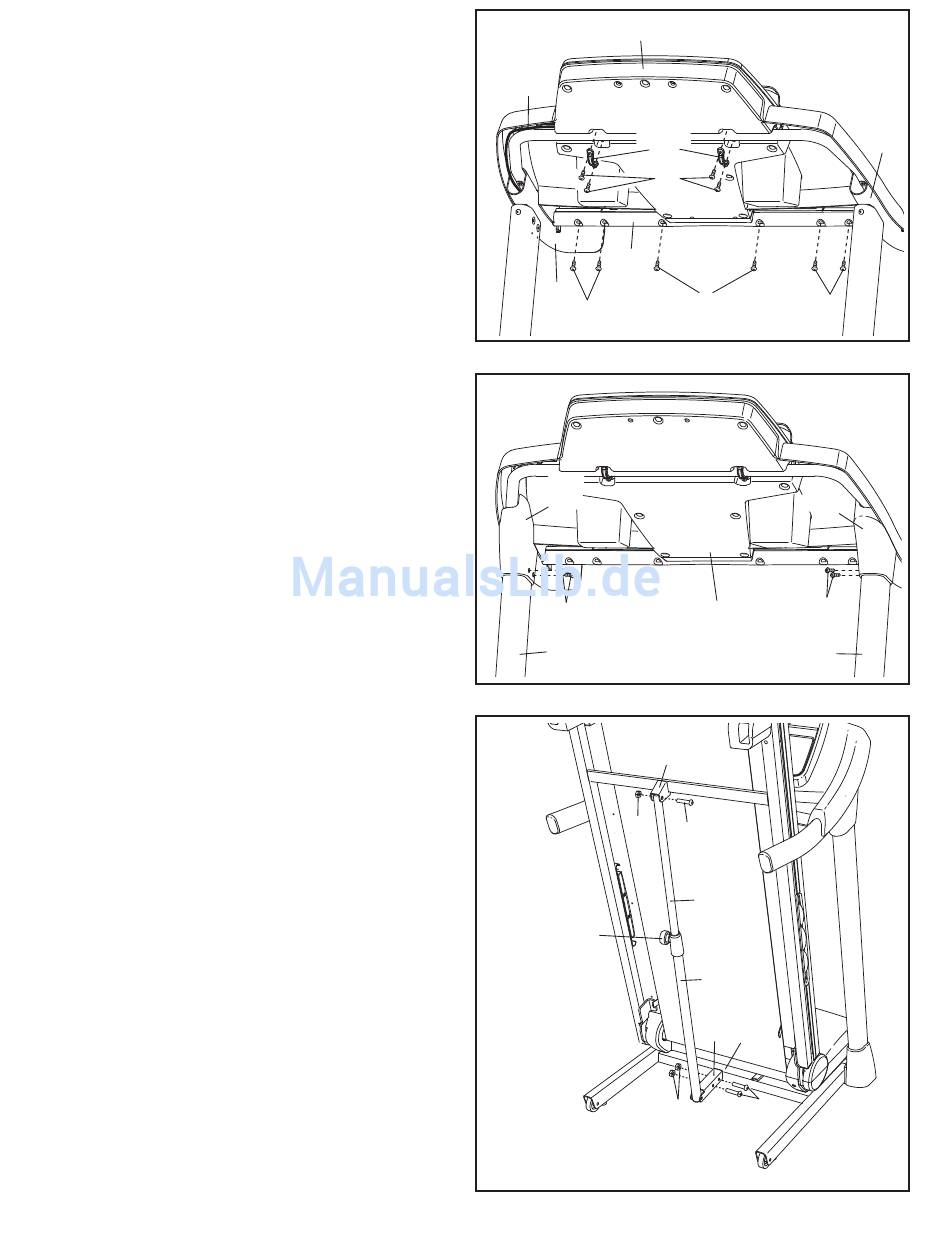

13. Richten Sie die Computermontage an die Linke
und rechte Haltestange (82, 83) ein. Vermeiden
Sie dabei ein Abklemmen der Drähte. Fügen
Sie den überschüssigen Pfostendraht (87) in die
rechte Haltestange.
Bringen Sie die Computermontage mit sechs #8
x 3/4" Schrauben (1) an die Querstange (107).
Beginnen Sie mit allen sechs Schrauben,
und ziehen Sie dann jedes einzelne fest.
Befestigen Sie zwei Computerklemmen (105)
mit vier #8 x 1" Schrauben (53) an die
Computermontage.
14. Halten Sie die Rechte Pfostenabdeckung (86)
gegen die Computermontage. Gleichen Sie die
Löcher in der rechten Pfostenabdeckung mit
den Löchern im rechten Pfosten (85) ab.
Befestigen Sie die rechte Pfostenabdeckung mit
zwei #8 x 3/4" Schrauben (1).
Befestigen Sie die Linke Pfostenabdeckung (80)
auf die gleiche Weise an den linken Pfosten
(84).
Siehe Schritt 5 und 7. Ziehen Sie Vier 3/8" x 4"
Selbsthemmende Bolzen (7) und Zwei 3/8" x 1
1/2" Selbsthemmende Bolzen (3) an.
15. Stellen Sie den Rahmen (55) nun so auf, wie in
der Zeichnung dargestellt. Eine zweite Person
sollte den Rahmen festhalten, bis dieser
Schritt vollendet ist.
Richten Sie die Lagerungssperre (51) so aus,
dass der große Zylinder und der Absperrknopf
wie abgebildet ausgerichtet sind.
Befestigen Sie die Absperrungsklammer (6) und
die Lagerungssperre (51) mit zwei 3/8" x 2"
Bolzen (8) und zwei 3/8" Muttern (10) an die
Basis (95).
Befestigen Sie das obere Ende der
Lagerungssperre (51) mit einem 3/8" x 2"
Bolzen (8) und einer 3/8" Mutter (10) an der
Klammer des Rahmens (55). Anmerkung:
Möglicherweise muss man den Rahmen vor-
und zurückbewegen, um die Lagerungssperre
mit der Klammer übereinzustimmen.
Lassen Sie den Rahmen (55) herunter (siehe
LAUFTRAINER ZUR BENUTZUNG HERUN-
TERKLASSEN auf Seite 21).
13
Computermontage
87
107
83
1
14
86
1
85
15
10
Verschluss-
knopf
12
105
53
1
1
80
1
Computer-
montage
84
55
8
51
Großer
Zylinder
6
95
8
10
82
