Pro-Form 360 P Bedienungsanleitung Seite 7

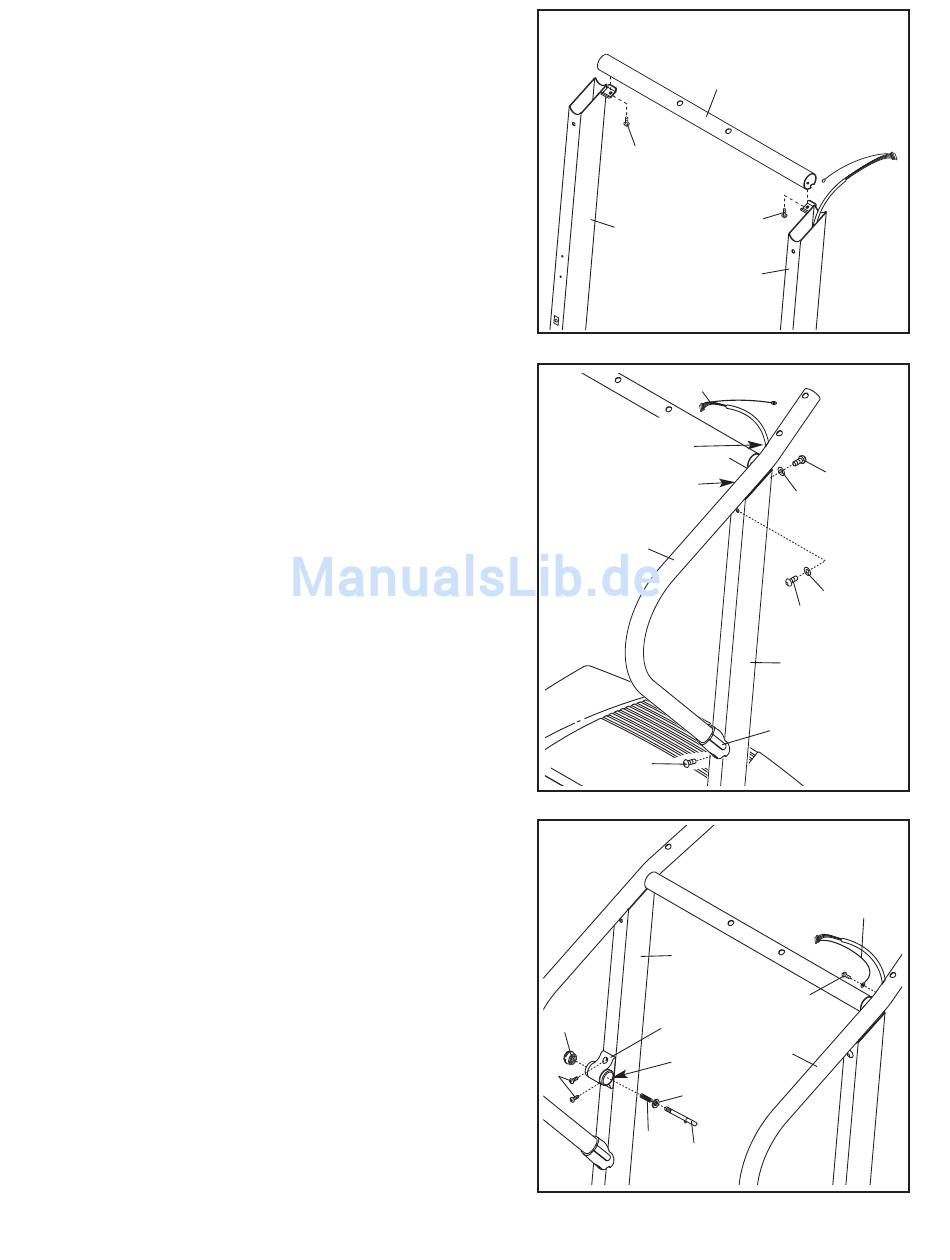

3. Mit hilfe einer zweiten Person, heben Sie den linken und
rechten Pfosten (25, 29) in eine vertikale Position hoch.
Öffnen Sie Teilebeutel B. Legen Sie die Querstange (40)
auf die Klammern auf den Pfosten (25, 29). Befestigen
Sie die Querstange mit den zwei Querstangenschrauben
(39) an den Klammern. Ziehen Sie die Querstangen-
schrauben noch nicht fest an.
4. Identifizieren Sie die linke Handstange (72), welche ein
großes Loch in der linken Seite hat. Führen Sie den
Drahthalter (42) in die Klammer an der rechten Hand-
stange hoch und aus dem großen Loch in der linken Seite
heraus. (Anmerkung: Es könnte helfen den Drahthalter
mit einer spitzen Flachzange aus dem Loch herauszuzie-
hen.) Drücken Sie eine Handstangenkappe (76) auf das
untere Ende der rechten Handstange, wie gezeigt.
Entfernen Sie irgendwelche Nylon-Bänder von der
Klammer.
Führen Sie die Klammer an der rechten Handstange (72)
so oben in den rechten Pfosten (29) ein, dass sich die
Handstangenkappe (76) gegen den Pfosten befindet, wie
gezeigt. Befestigen Sie die rechte Handstange und die
Handstangenkappe mit drei 1" Bolzen (37) und zwei
Unterlegscheiben (38) wie gezeigt. Ziehen Sie die
Bolzen noch nicht fest an.
5. Öffnen Sie Teilebeutel C. Befestigen Sie das Ende des
Erdungsdrahtes mit einer Silberne-Erdungsschraube (75)
in dem kleinen Loch an der Seite der rechten
Handstange (72).
Befestigen Sie das Verschluss (36) mit zwei 3/4"
Schrauben (61) am linken Pfosten (25).
Entfernen Sie den Verschlussknopf (30) vom Verschluss-
stift (35). Achten Sie darauf, dass sich der Verschluss-
stiftring (33) und die Feder (32) auf dem Verschluss-stift
befinden. Führen Sie den Verschlusstift in das
Verschluss (36) ein und ziehen den Verschlussknopf auf
dem Verschlussstift fest.
Befestigen Sie den linken Haltegriff (nicht abgebildet) auf
die gleiche Weise ein, wie in Schritt vier angegeben.
3
39
25
4
Großes
Klammer
72
37
5
30
61
32
7
40
39
29
42
Loch
37
38
38
37
29
76
Erdungsdraht
25
75
36
72
Großes
Loch
33
35
