MONTAGE

Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Laufgeräts auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die Montage
komplett fertiggestellt ist. Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel
behandelt. Während des Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des
Laufbandes oder Verpackung gelangt sein. Dies ist normal und wird die Leistung des Laufgerätes nicht beeinflus-
sen. Sollte sich Schmiermittel auf das Laufband befinden, dann wischen Sie es mit einem weichen Tuch und
einem milden, nicht-Schleifmittel Reiniger ab.
Für die Montage werden die inbegriffenen Inbussschlüssel , Ihr eigener Kreuzschraubenzieher
Drahtschere spitze Flachzange benötigt
Um die Montage-Hardware indentifizieren zu können, beziehen Sie sich auf das DIAGRAMM FÜR DIE
IDENTIFIZIERUNG DER TEILE in der Mitte dieser Bedienungsanleitung. Anmerkung: Die kleine Montage-
teile sind in separaten Teilebeuteln verpackt. Öffnen Sie die Teilebeutel erst wenn so angewiesen.

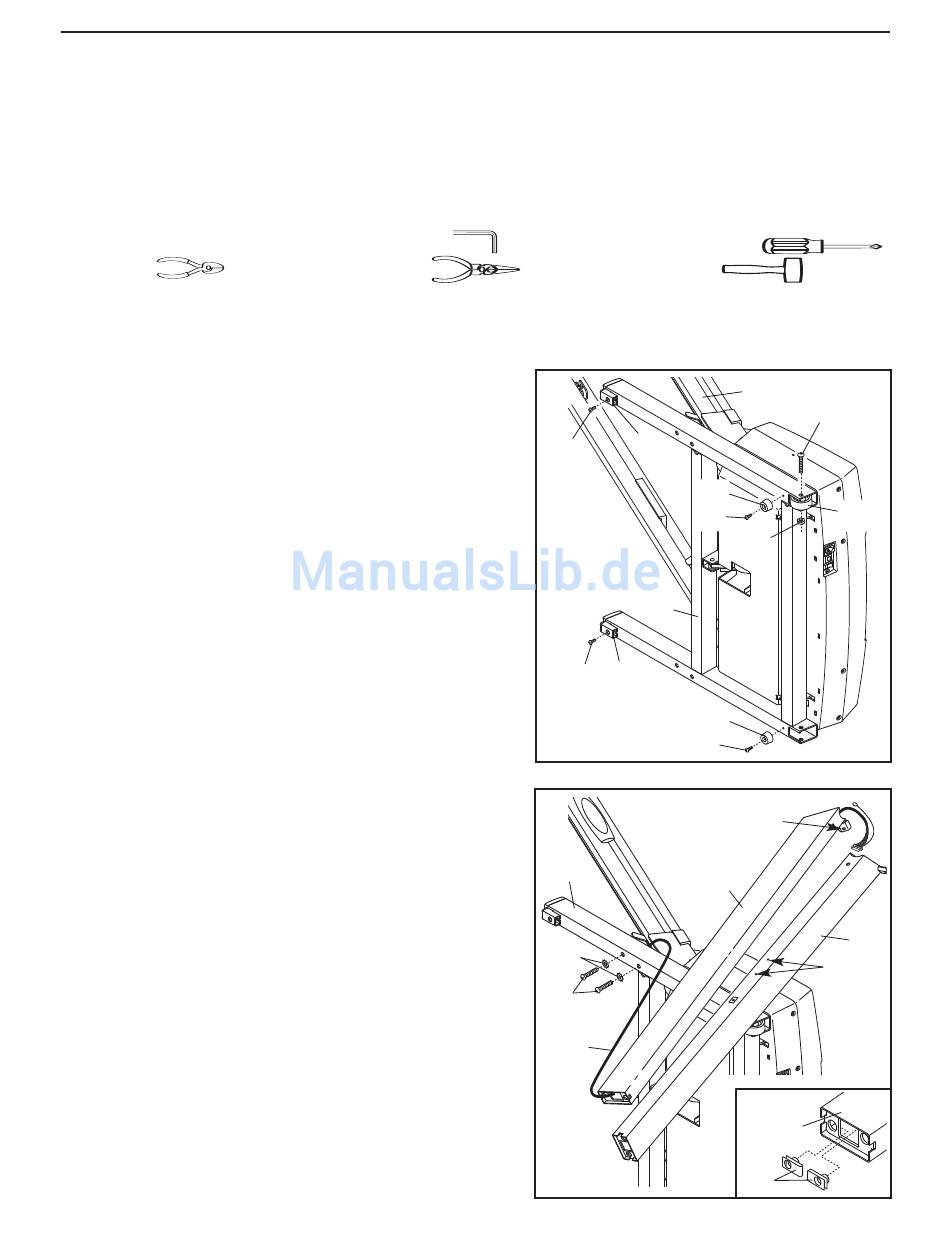

1. Achten Sie darauf, dass das Netzkabel nicht einge-
steckt ist.
Mit Hilfe einer zweiten Person, kippen Sie das Laufgerät
auf seine linke Seite, wie gezeigt. Legen Sie den
Rahmen (86) teilweise zusammen, so dass das
Laufgerät sicherer ist. Legen Sie das Laufgerät erst
ganz zusammen wenn die Montage komplett ist.
Öffnen Sie Teilebeutel A. Befestigen Sie die zwei
Basispolster (57) und die zwei Basisendkappen (65) mit
vier 1" gewindeschneidende Schrauben (58) unten an
der Basis (69). Befestigen Sie ein Rad (66) with einem
2" Bolzen (64) und einer Radmutter (13) an der Basis.
Hinweis: Ziehen Sie die 2" Bolzen nicht zu fest an. Das
Rad sollte sich frei drehen konnen.
Anmerkung: Es könnte helfen auf die Basisendkappen
mit einem Gummihammer zu klopfen während Sie die-
sen einführen.
2. Identifizieren Sie den rechten und linken Pfosten (29,
25); der linke Pfosten hat zwei kleine Löcher an den an-
gezeigten Stellen. Achten Sie darauf, dass es zwei "U"-
Muttern (45) im unteren Ende jedes Pfostens gibt (siehe
Zeichnung 2a).
Halten Sie den rechten Pfosten (29) nahe an die Basis
(69) und richten Sie den rechten Pfosten so aus,
dass sich die gezeigte Klammer in der gezeigten
Position befindet. Biegen Sie den Drahthalter (42) ge-
rade und führen sie ihn in das niedere Ende des rechten
Pfostens ein und dann aus dem oberen Ende heraus.
Achten Sie darauf, dass keine Drähte eingeklemmt
sind. Mit der Hand drehen Sie zwei 3" Bolzen (70) mit
Sternscheiben (63) unten in die Basis und in das untere
Ende des rechten Pfostens fest.
Mit Hilfe einer zweiten Person kippen Sie das Laufgerät
auf die andere Seite. Befestigen Sie den linken Pfosten
(25) wie oben beschrieben. (Anmerkung: Es gibt keinen
Drahthalter auf der linken Seite.) Befestigen Sie das an-
dere Rad (nicht gezeigt) an der Basis (69), wie in Schritt
1 beschrieben.
, und einen Gummihammer
1
65
58
65
58
2
69
63
70
42
6
.
86
64
57
58
13
69
57
58
Klammer
29
Loch
2a
29, 25
45
,
66
25
