Maxxus Gravity Pro 2.0 Montageanleitung Und Bedienungsanleitung Seite 9

Montage

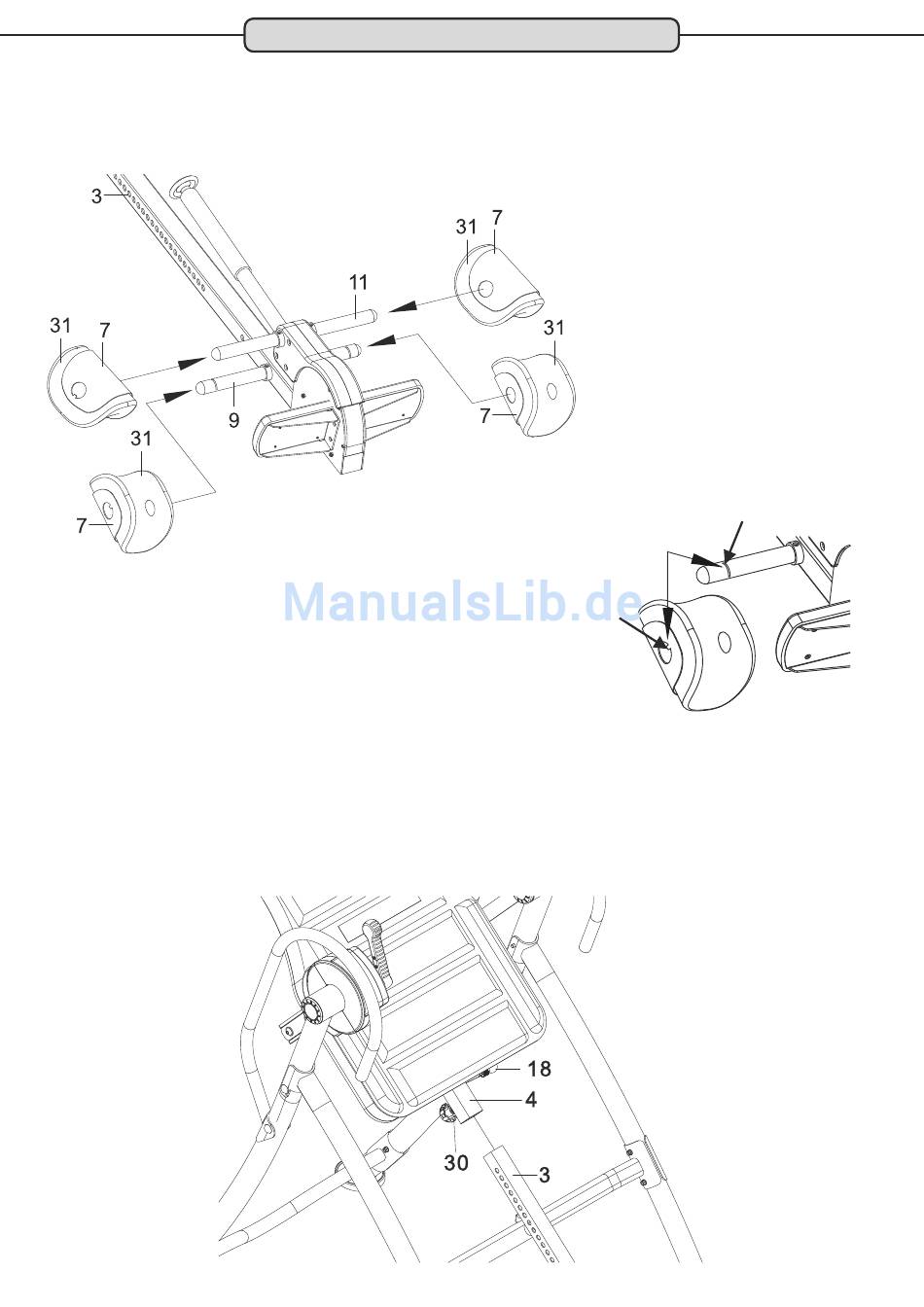

Schritt 5:
Schieben Sie nun die Beinhalter (31), wie in der Abbildung gezeigt auf das unter und obere Rohr der Beinhalterung (11 -
oben & 9 - unten) auf.
Achten Sie hierbei darauf das die Öffnung mit Arretierungszahn am Beinhalter (31) nach außen zeigt und in der
Arretierungsöffnung an den Rohren (9 & 11) einrastet.
Arretierungsöffnung
Arretierungszahn
Schritt 6:
Lösen Sie das Handrad (30) und ziehen Sie den Sicherungshebel (18) nach außen
Setzen Sie dann das Führungsrohr des Beinhalters (3) in die Aufnahme der Rückenlehne (4) ein. Lassen Sie den
Sicherungshebel in eines der Bohrlöcher der Längenverstellung einrasten.
Stellen Sie sicher, dass der Sicherungshebel (18) sicher eingerastet ist und drehen Sie das Handrad (30) fest an.
