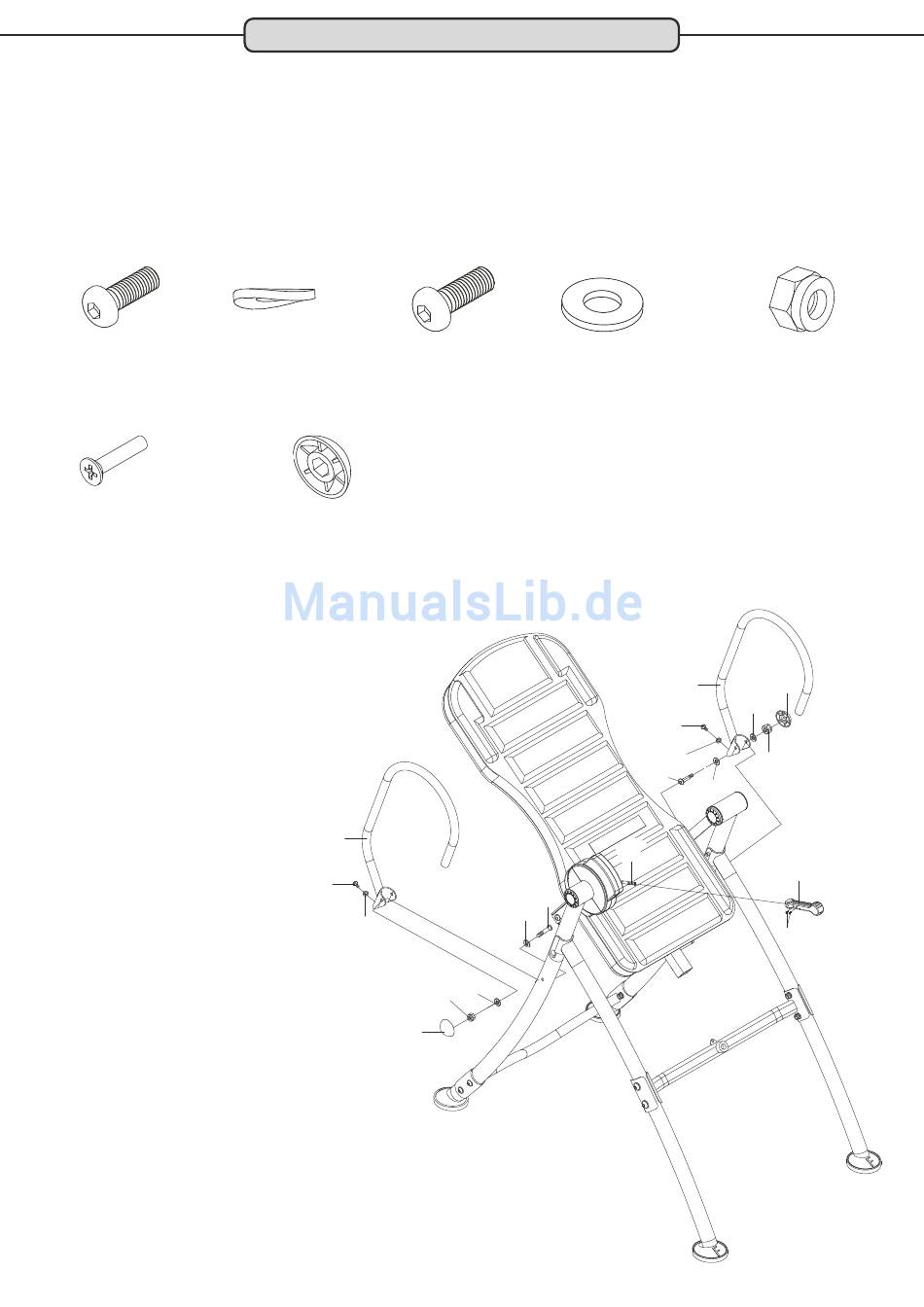

Schritt 4:
Befestigen Sie die beiden Handgriffe (29) am Basisrahmen. Verwenden Sie hierzu seitlich je eine Inbusschraube M8x60
(38), zwei Unterlegscheiben (13) und eine Sicherungsmutter M8 (15). Setzen Sie dann je eine runde Abdeckkappe (82)
auf die Sicherungsmutter (15).
Befestigen Sie die Handgriffe von hinten mit einer Inbusschraube M8x20 (10) und einer Wellscheibe (14).
Befestigen Sie dann den Handhebel des Bremssystems (34) mit zwei Flachkopfschrauben M4x20 (81) an der
Aufnahme des Bremssystem (33).
Inbusschraube (10) Wellscheibe (10)
M8x20
2 Stück
Flachkopfschraube (81)
M4x20
2 Stück
Inbusschraube (38)
Ø8,5xØ16x2,0
2 Stück
Abdeckkappe (82)
2 Stück
29
10
14
82
Montage
Unterlegscheibe (13)
M8x6 Ø8,5xØ20x1,5
2 Stück 4 Stück
38
13
13
15
Sicherungsmutter (15)
M8
2 Stück
82
29
13
10
14
15
38
13
33
34
81
