Montage

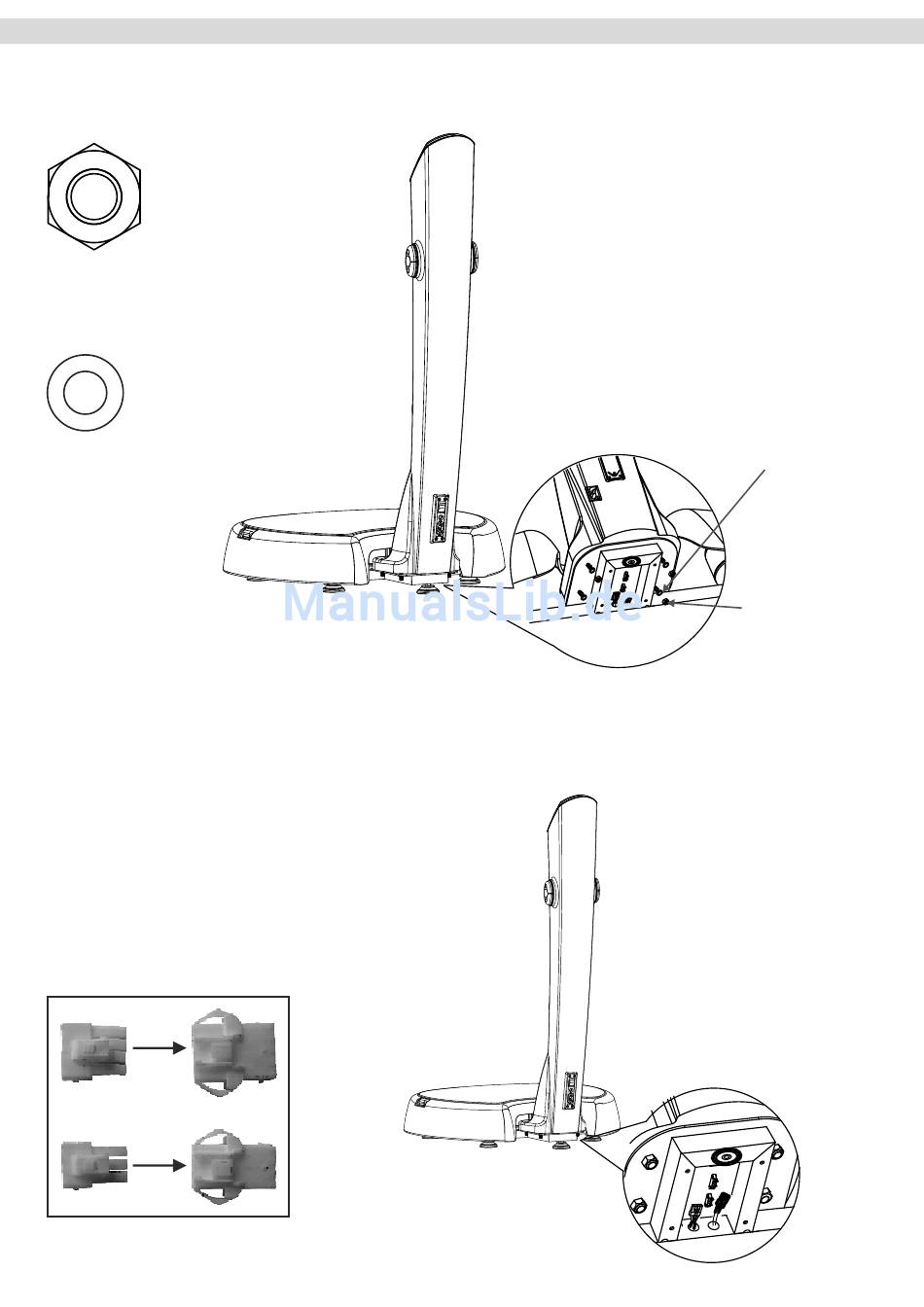

Schritt 1.1: Montage des Schaftes
Setzen Sie die Schraubbolzen, die sich am unteren Ende des Schaftes befinden,
in die entsprechenden Bohrlöcher der Aufnahmeplatte am Basisrahmen ein.
Mutter
M10
Menge: 4 Stück
Unterlegscheibe
M10
Menge: 4 Stück
Schritt 2: Verbinden der Kabel
Verbinden Sie nun die Kabel, die aus dem unteren Ende des Schaftes ragen,
mit den Kabeln, die aus dem Basisrahmen ragen. Achten Sie hierbei unbedingt auf die
richtige Belegung der Stecker. Siehe hierzu auch Abbildung unten links auf dieser Seite.
Achten Sie unbedingt beim Zusammenstecken der Kabel,
auf die richtige Steckerbelegung.
7
Unterlegscheibe M10
Mutter M10
