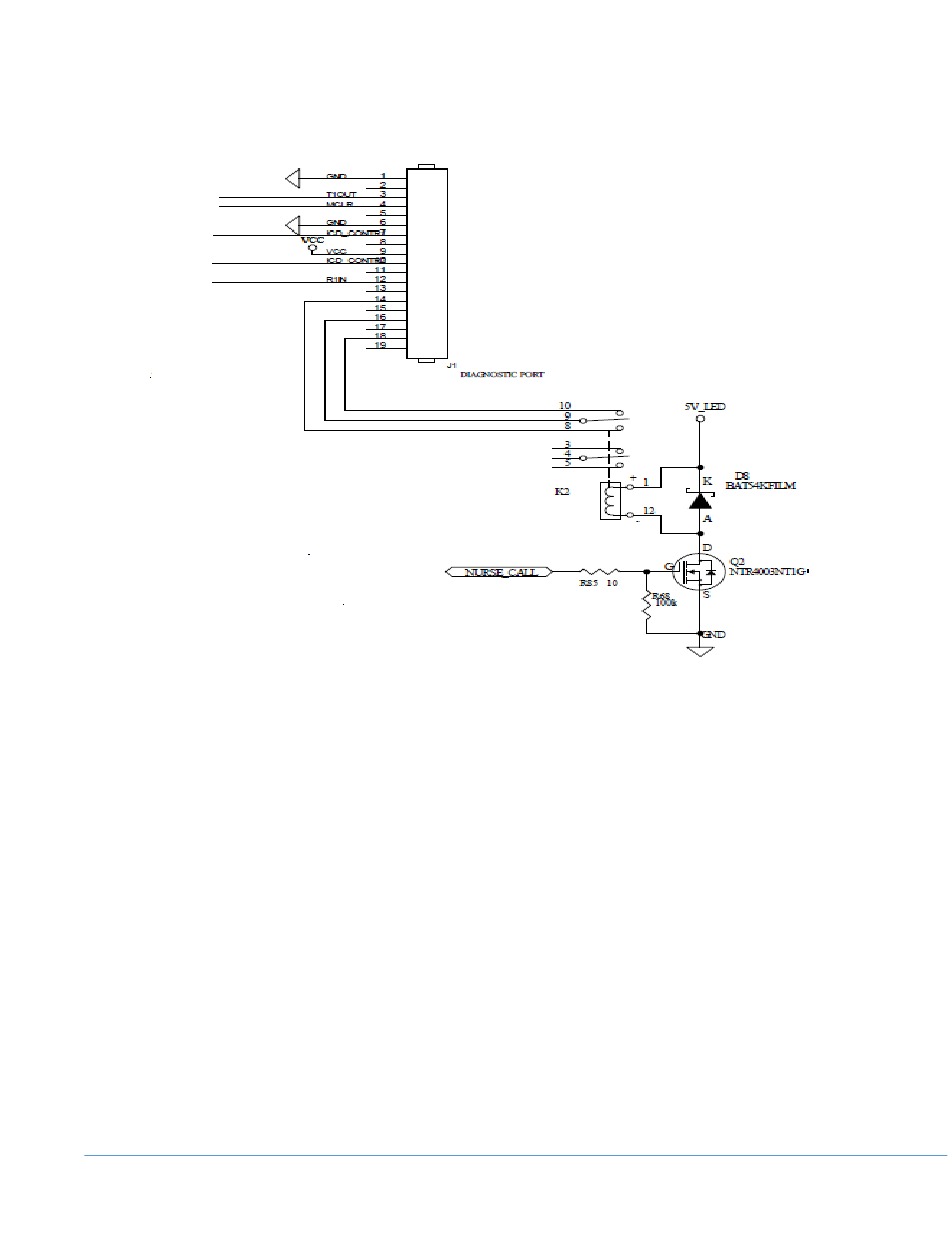

4.2 Abbildung 2: System-Schaltbild
5 Installationsanleitung
Nehmen Sie den Silikonstopfen in der Abdeckung des Sauerstoffsensors an der Rückseite des
Precision Flow
Hi-VNI heraus und stecken Sie den HDMI-Stecker 3100897 in die HDMI-
Buchse am Precision Flow
Hi-VNI. Schließen Sie das andere Ende des mit dem richtigen
Stecker versehenen Kabels am Schwesternruf-System des Krankenhauses an. Schaltbild und
Anschlussbild finden Sie in den Abbildungen 1, 1A und 2.
6 Alarme
Die Alarme von Precision Flow
Hi-VNI, die an die Schwesternruf-Station abgegeben werden,
sind in Tabelle 1 definiert. Darüber hinaus erkennt eine eingebettete Software Fehler im
Steuersystem, wenn einer der Zählerwerte des Sensors des Precision Flow
Hi-VNI mehr als 5
Sekunden lang außerhalb des zulässigen Bereichs liegt. Diese Fehlermeldungen des
Steuersystems bewirken, dass der „Alarm: allgemeiner Fehler" leuchtet, der Alarmton mittlerer
Priorität ertönt und ein numerischer Fehlercode (50 bis 83) in der Temperaturanzeige des LED-
Installationsanleitung für Precision Flow
Hi-VNI mit Schwesternruf und elektronischer
Revision D
Patientenakte
Dokument Nummer:
Seite 5 von 14
3101477-02-DE
