Patientenakte; Abbildung 1A: Anschlussbelegung 3,5-Mm-Klinkenstecker - Vapotherm Precision Flow Hi-VNI Installationsanleitung

• Spitzenkontakt für „normal geöffnet" (Pin 14 des HDMI-Steckers) bzw. linker Kanal des 3,5-
mm-Klinkensteckers (siehe Abb. 1A)
• Massekontakt (Pin 16 des HDMI-Steckers) bzw. Masse des 3,5-mm-Klinkensteckers (siehe
Abb. 1A)

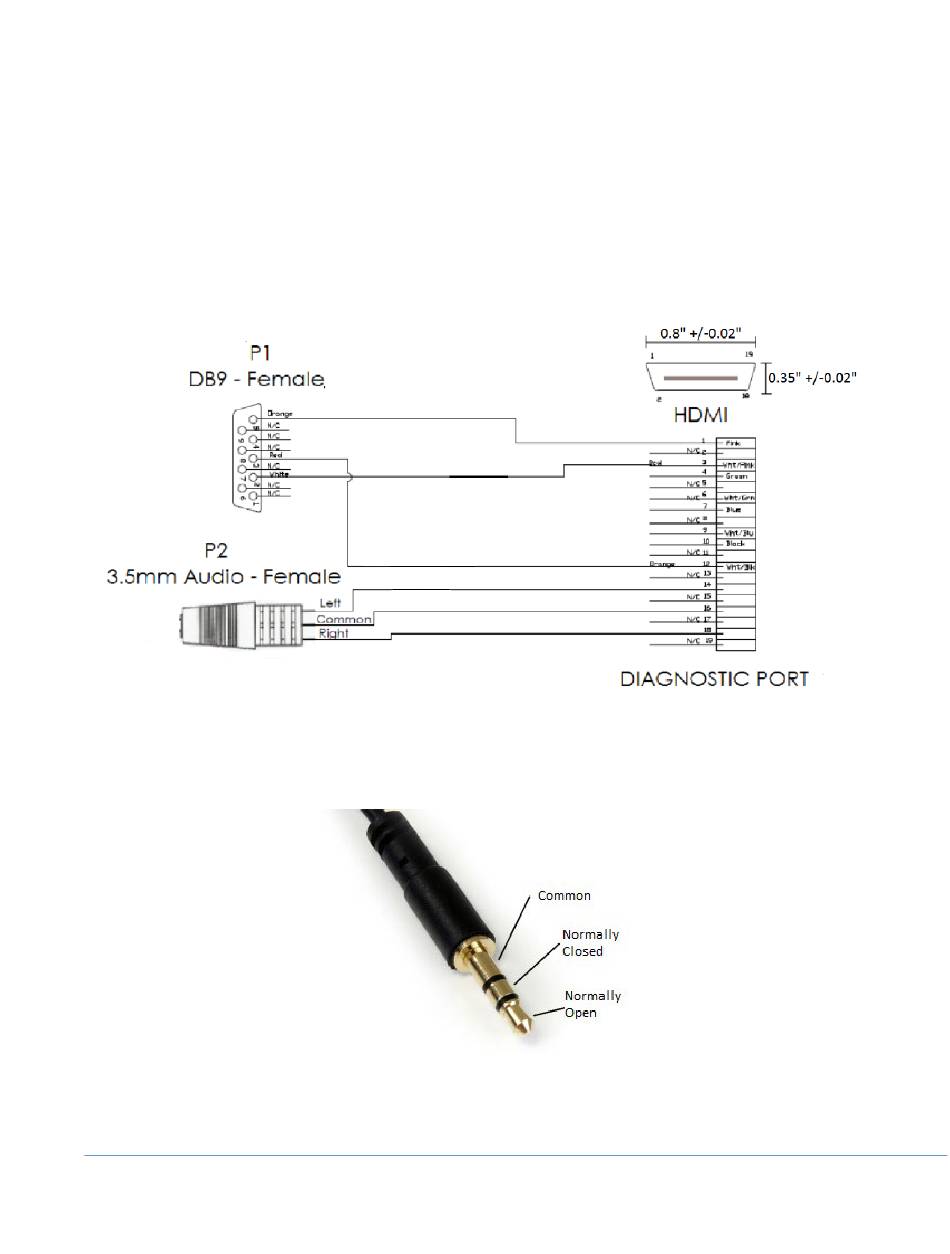

4.1 Abbildung 1: Diagramm des Kabels für Schwesternruf und elektronische

Patientenakte

Abbildung 1A: Anschlussbelegung 3,5-mm-Klinkenstecker

Installationsanleitung für Precision Flow Hi-VNI mit Schwesternruf und elektronischer

Revision D
Patientenakte
Dokument Nummer: Seite 4 von 14
3101477-02-DE
