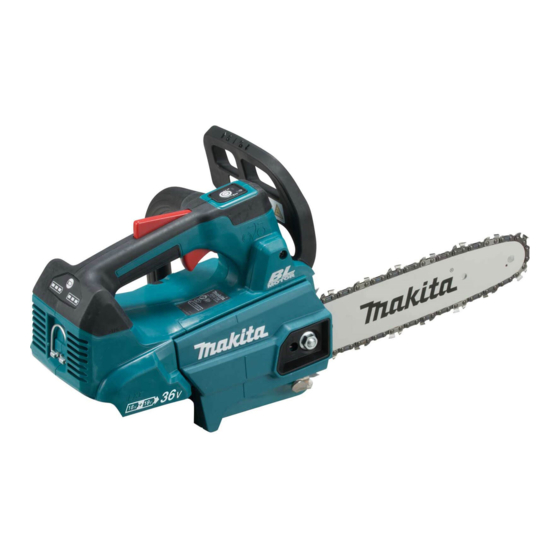

Makita DUC256Z Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Kettensäge
  5. DUC256Z
  6. Betriebsanleitung

Makita DUC256Z Betriebsanleitung

Akku-kettensäge
Vorschau ausblenden Andere Handbücher für DUC256Z:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 34

Quicklinks

EN
Cordless Chain Saw
Tronçonneuse sans Fil
FR
Akku-Kettensäge
DE
Motosega a batteria
IT
NL
Accukettingzaag
Electrosierra Inalámbrica
ES
Motosserra a Bateria
PT
DA
Akku-kædesav
EL
Φορητό αλυσοπρίονο
Akülü Ağaç Kesme
TR
DUC256
DUC306
DUC356
DUC406
DUC256C
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
BETRIEBSANLEITUNG
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING
MANUAL DE
INSTRUCCIONES
MANUAL DE INSTRUÇÕES
BRUGSANVISNING
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
KULLANMA KILAVUZU
8
20
34
48
62
76
90
104
117
133
